модель 2000 года
- Модель CS340
- Код модели CS340 (CS340ED)

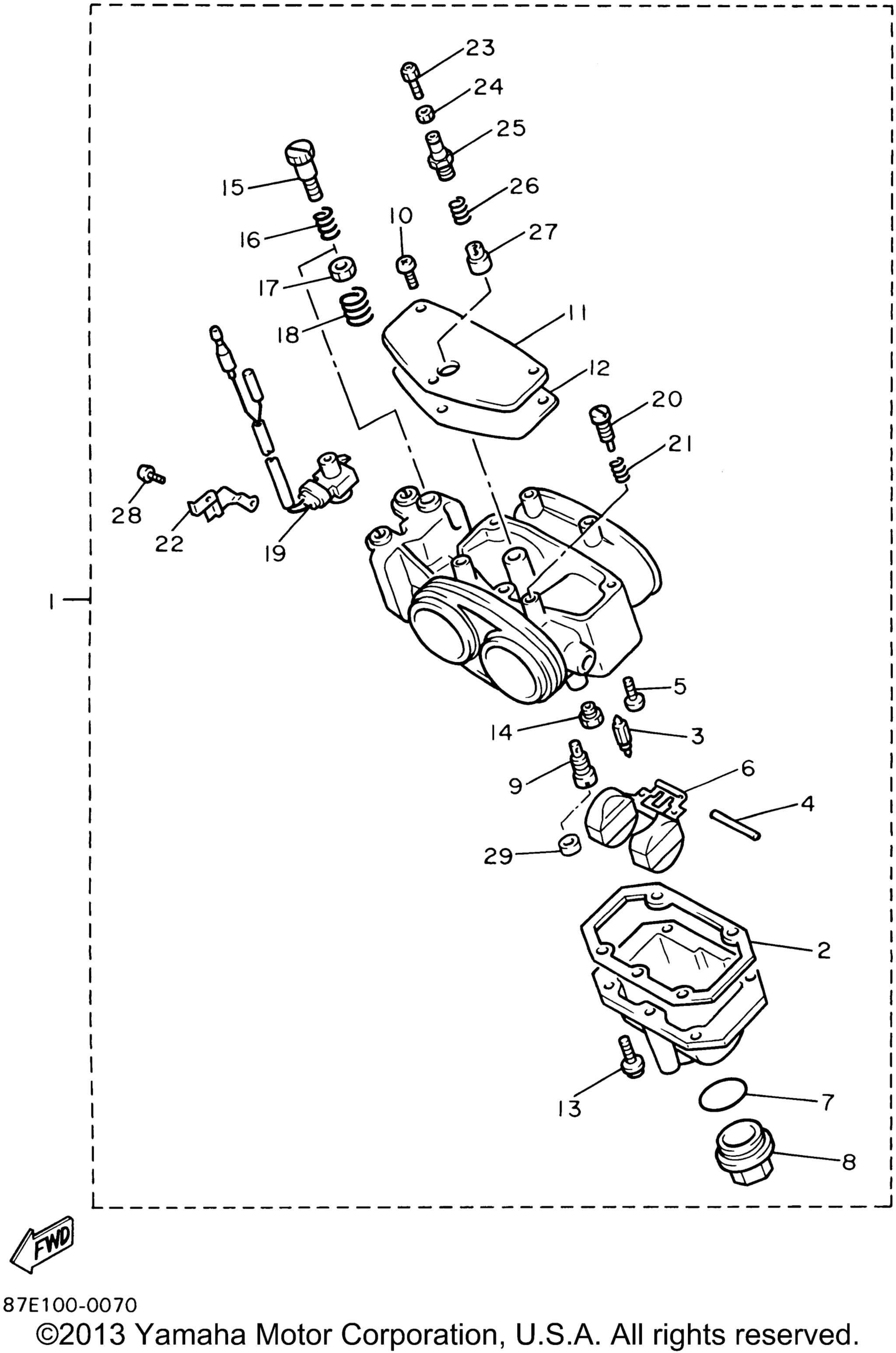

Схема карбюратора для CS340 (CS340ED)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly 1 art. 87D-14301-01-00
По запросу
2
. Gasket, Float Chamber art. 85L-14384-01-00
По запросу
3
. Valve, Needle art. 85L-14392-00-00
По запросу
4
. Pin, Float art. 6E5-14386-01-00
По запросу
5
. Screw, Bind art. 98980-04006-00
По запросу
6
. Float art. 87D-14385-00-00
По запросу
7
. O-Ring art. 85L-14147-00-00
По запросу
8
. Plug, Drain art. 85L-14191-00-00
По запросу
9
. Jet, Pilot (# 76) UR STD art. 85L-14342-38-00
По запросу
9
. Jet, Pilot (# 72) UR AP art. 85L-14342-36-00
По запросу
10
Винт, головка поддона art. 98507-05008-00
По запросу
11
. Cover, Mixing art. 85L-14157-00-00
По запросу
12
. Washer art. 85L-14227-00-00
По запросу
13
Винт Yamaha art. 98517-04016-00
от 987 ₽
14
. Jet, Main (#174) UR STD art. 288-14329-87-00
По запросу
14
. Jet, Main (160) UR AP art. 288-14343-80-00
По запросу
14
. Jet, Main (162) UR AP art. 288-14329-81-00
По запросу
14
. Jet, Main (166) UR AP art. 288-14329-83-00
По запросу
14
. Jet, Main (#168) UR AP art. 288-14329-84-00
По запросу
14
. Jet, Main (156) UR AP art. 288-14329-78-00
По запросу
14
. Jet, Main (#152) UR AP art. 288-14343-76-00
По запросу
14
. Jet, Main (#176) UR AP art. 288-14329-88-00
По запросу
14
. Jet, Main (#172) UR AP art. 288-14329-86-00
По запросу
14
. Jet, Main (#170) UR AP art. 288-14343-85-00
По запросу
15
. Screw, Throttle art. 85L-14321-00-00
По запросу
16
. Spring, Throttle Stop art. 85L-14333-00-00
По запросу
17
. Nut art. 85L-14358-00-00
По запросу
18
. Spring, Throttle Stop art. 85L-14133-00-00
По запросу
19
Переключатель карбюратора Yamaha art. 87S-8259A-01-00
от 9 776 ₽
20
. Screw, Air Adjusting art. 85L-14323-00-00
По запросу
21
. Spring, Air Adjusting art. 85L-14334-00-00
По запросу
22
. Plate art. 85L-14146-00-00
По запросу
23
. Screw, Cable Adjusting art. 288-14124-00-00
По запросу
24
. Nut, Cable Adjusting art. 85L-14161-00-00
По запросу
25
. Cap, Plunger art. 85L-14374-00-00
По запросу
26
. Spring, Plunger art. 85L-14335-01-00
По запросу
27
. Plunger, Starter art. 87D-14371-00-00
По запросу
28
. .Screw, Pan Head art. 98580-04008-00
По запросу
29
. .Plug art. 50M-14355-01-00
По запросу
