модель 2000 года
- Модель CS340
- Код модели CS340 (CS340ED)

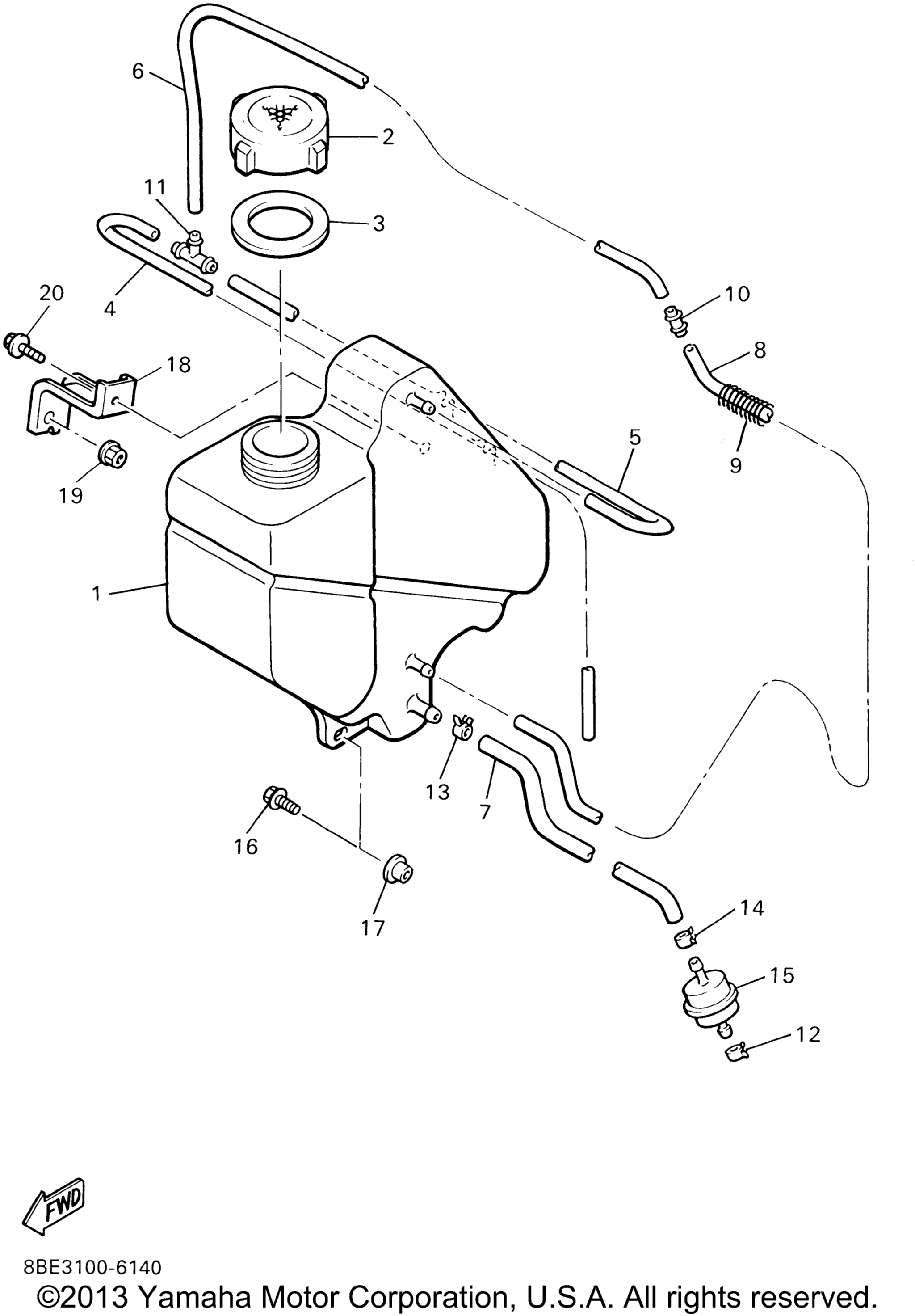

Схема масляного бака для CS340 (CS340ED)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Oil art. 85L-21751-03-00
По запросу
2
Body, Cap art. 8LU-21771-00-00
от 110 ₽
3
Кольцо уплотнительное Yamaha art. 90430-31003-00
от 935 ₽
4
Tube, Flexible Vinyl art. 91A30-05080-00
По запросу
5
Tube, Flexible Vinyl art. 91A30-05039-00
По запросу
6
Tube, Flexible Vinyl art. 91A30-05080-00
По запросу
7
Tube, Flexible Vinyl art. 91A30-07036-00
По запросу
8
Tube, Flexible Vinyl art. 91A30-05125-00
По запросу
9
Spring, Compression art. 90501-083J9-00
По запросу
10
Pipe, Joint 1 art. 8H8-24376-00-00
По запросу
11
Pipe, Joint 1 art. 801-24376-00-00
По запросу
12
Clip art. 90467-09026-00
По запросу
13
Clip art. 90467-11028-00
По запросу
14
Зажим Yamaha art. 90467-11009-00
от 1 092 ₽
15
Фильтр тонкой очистки масла Yamaha art. 8G8-13410-00-00
По запросу
16
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
17
Collar art. 90387-06681-00
По запросу
18
Bracket, Oil Tank 2 art. 85L-2193F-00-00
По запросу
19
Nut, Flange art. 95707-10500-00
По запросу
20
Болт с фланцем art. 95817-06012-00
По запросу
