модель 2000 года
- Модель CS340
- Код модели CS340 (CS340ED)

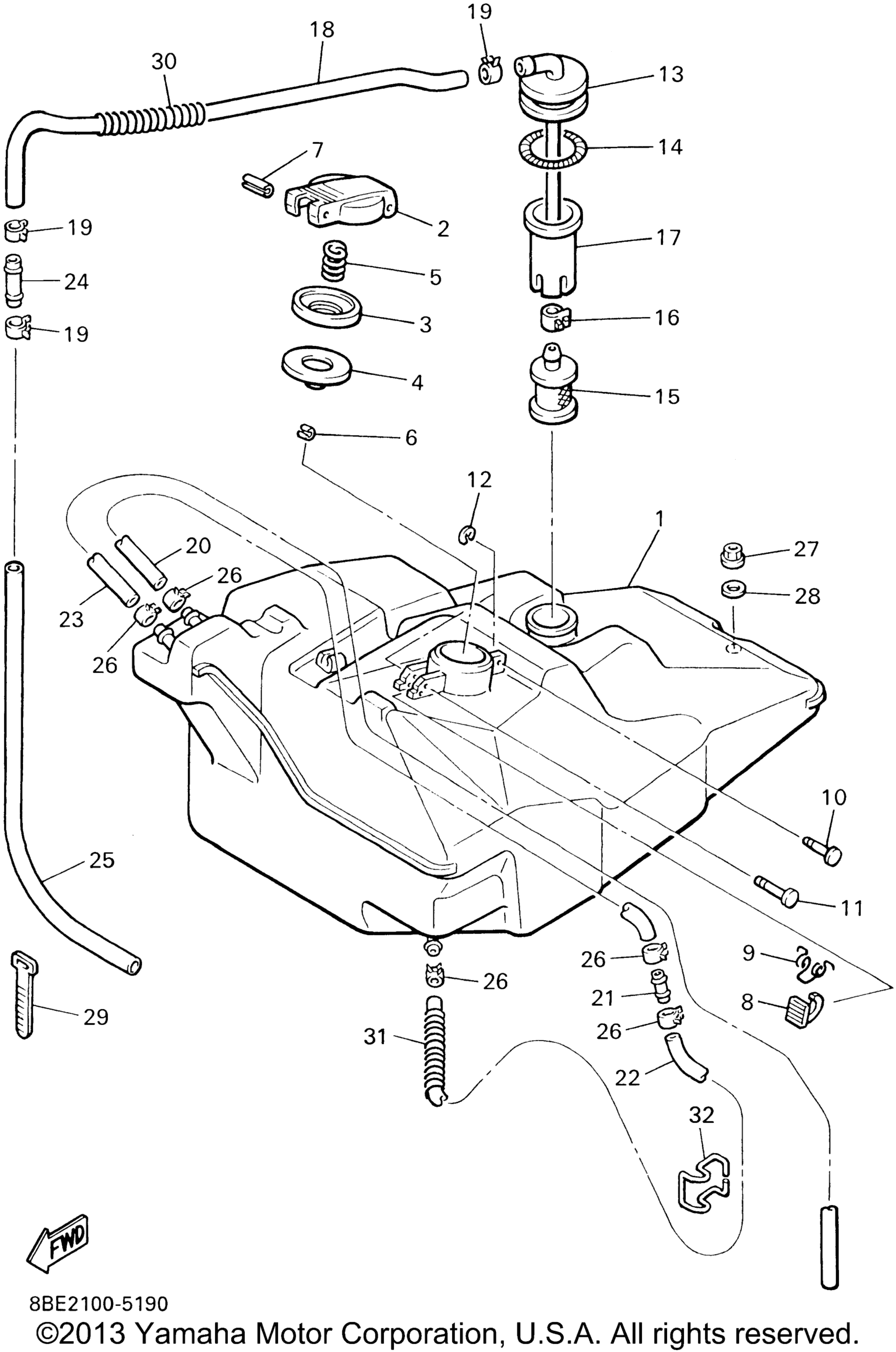

Схема топливного бака для CS340 (CS340ED)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 85L-24111-01-00
По запросу
2
Body, Cap art. 8W6-24611-00-00
По запросу
3
Disc, Cap art. 813-24613-01-00
По запросу
4
Gasket, Cap 1 art. 89A-24641-00-00
По запросу
5
Spring, Compression art. 90501-20130-00
По запросу
6
Pin, Spring art. 91690-30016-00
По запросу
7
Pin, Spring art. 91609-25050-00
По запросу
8
Hook art. 83M-24628-00-00
По запросу
9
Spring, Torsion art. 90508-10715-00
По запросу
10
Pin art. 90249-03175-00
По запросу
11
Pin art. 90249-03017-00
По запросу
12
Кольцо стопорное Yamaha art. 93430-02001-00
от 1 092 ₽
13
Pipe, Suction 1 art. 86M-24335-00-00
По запросу
14
Spring, Tension art. 90506-06261-00
По запросу
15
Фильтр топливный в бензобаке Yamaha art. 8H5-24560-00-00
По запросу
16
Clip art. 90467-11028-00
По запросу
17
Pipe, Suction 2 art. 8V0-24336-00-00
По запросу
18
Hose art. 90445-117F2-00
По запросу
19
Clip art. 90467-11028-00
По запросу
20
Hose (L520) art. 90699-50100-00
По запросу
21
Pipe, Joint 1 art. 8H8-24376-00-00
По запросу
22
Tube, Flexible Vinyl art. 91A20-05080-00
По запросу
23
Hose art. 91A20-05145-00
По запросу
24
Pipe, Joint 4 art. 878-24379-00-00
По запросу
25
Hose art. 90445-110F5-00
По запросу
26
Clip art. 90467-09026-00
По запросу
27
Nut, Nylon art. 95717-08300-00
По запросу
28
Washer, Plate art. 90201-08784-00
По запросу
29
Band art. 341-26397-01-00
По запросу
30
Spring, Compression art. 90501-084J1-00
По запросу
31
Spring, Compression art. 90501-083J8-00
По запросу
32
Clamp 1 art. 87D-24135-00-00
По запросу
