модель 2000 года
- Модель CS340
- Код модели CS340 (CS340ED)

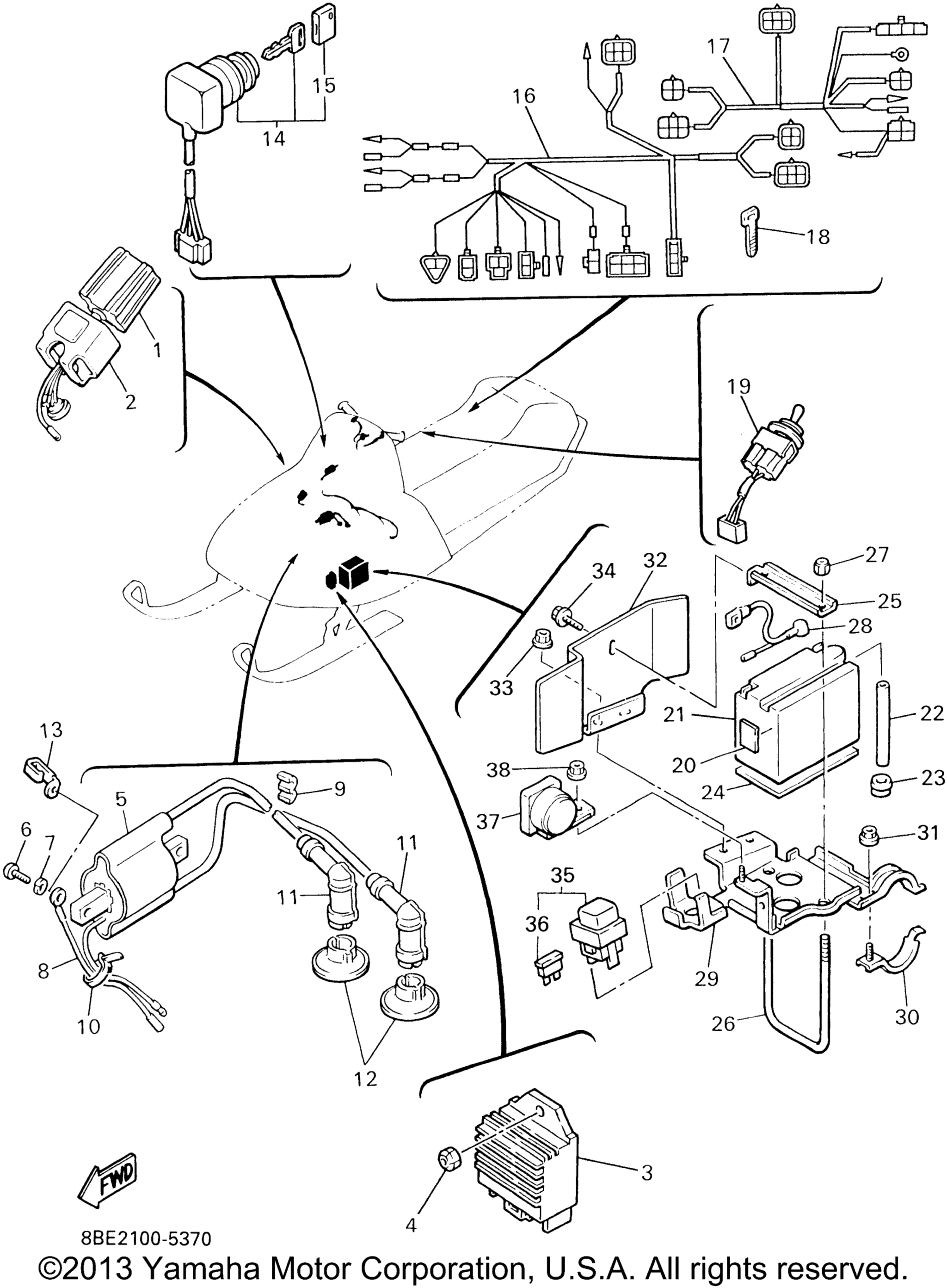

Схема электрооборудования 1 для CS340 (CS340ED)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 8AU-85540-00-00
По запросу
2
Чехол резиновый блока управления двигателем Yamaha Viking 540 88-16 г.в. art. 2A7-85546-00-00
По запросу
3
Rectifier & Regulator Assy art. 89A-81960-00-00
от 4 559 ₽
4
Гайка Yamaha art. 95707-06300-00
от 473 ₽
5
Ignition Coil Assy art. 85T-82310-07-00
По запросу
6
Винт Yamaha art. 98580-06020-00
от 830 ₽
7
Шайба Yamaha art. 92990-06600-00
от 420 ₽
8
Wire, Sub-Lead art. 87D-82318-00-00
По запросу
9
Clamp, Cord art. 861-82361-00-00
По запросу
10
Clamp art. 90465-08028-00
По запросу
11
Свечной колпачок Yamaha art. 85G-82370-20-00
от 1 901 ₽
12
Уплотнитель свечного колодца Yamaha art. 8G5-82372-00-00
По запросу
13
Clamp art. 90465-08277-00
По запросу
14
Main Switch Assy art. 8K1-82510-21-00
По запросу
15
. .Cap, Key art. 526-82579-00-00
По запросу
16
Wire Harness Assembly art. 8BE-82590-00-00
По запросу
17
Wire Harness Assembly 2 art. 8BE-82580-00-00
По запросу
18
Band art. 341-26397-01-00
По запросу
19
.Switch art. 8JD-82917-00-00
По запросу
20
Damper, 2 art. 22F-2139X-00-00
По запросу
21
Battery Assembly (Yb14l-A2) art. YB1-4LA20-00-00
По запросу
22
Hose art. 90445-08684-00
По запросу
23
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
24
Seat, Battery art. 82L-82122-00-00
По запросу
25
Plate, Battery Fitting art. 85N-82136-00-00
По запросу
26
Screw, Fitting art. 8J4-82133-00-00
По запросу
27
Гайка Yamaha art. 95707-06300-00
от 473 ₽
28
Wire, Plus Lead art. 89X-82115-00-00
По запросу
29
Bracket, Battery art. 85N-2199G-01-00
По запросу
30
Plate, Battery Fitting art. 8V0-82136-00-00
По запросу
31
Nut, Flange art. 95707-06500-00
По запросу
32
Shield, Heat art. 85N-2199H-00-00
По запросу
33
Nut, Flange art. 95707-06500-00
По запросу
34
Болт Yamaha art. 95817-06010-00
от 578 ₽
35
Fuse Holder Assy art. 8BE-82150-00-00
По запросу
36
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
37
Starter Relay Assy art. 8J9-81940-10-00
По запросу
38
Nut, Flange art. 95707-06500-00
По запросу
