модель 2000 года
- Модель CS340
- Код модели CS340 (CS340ED)

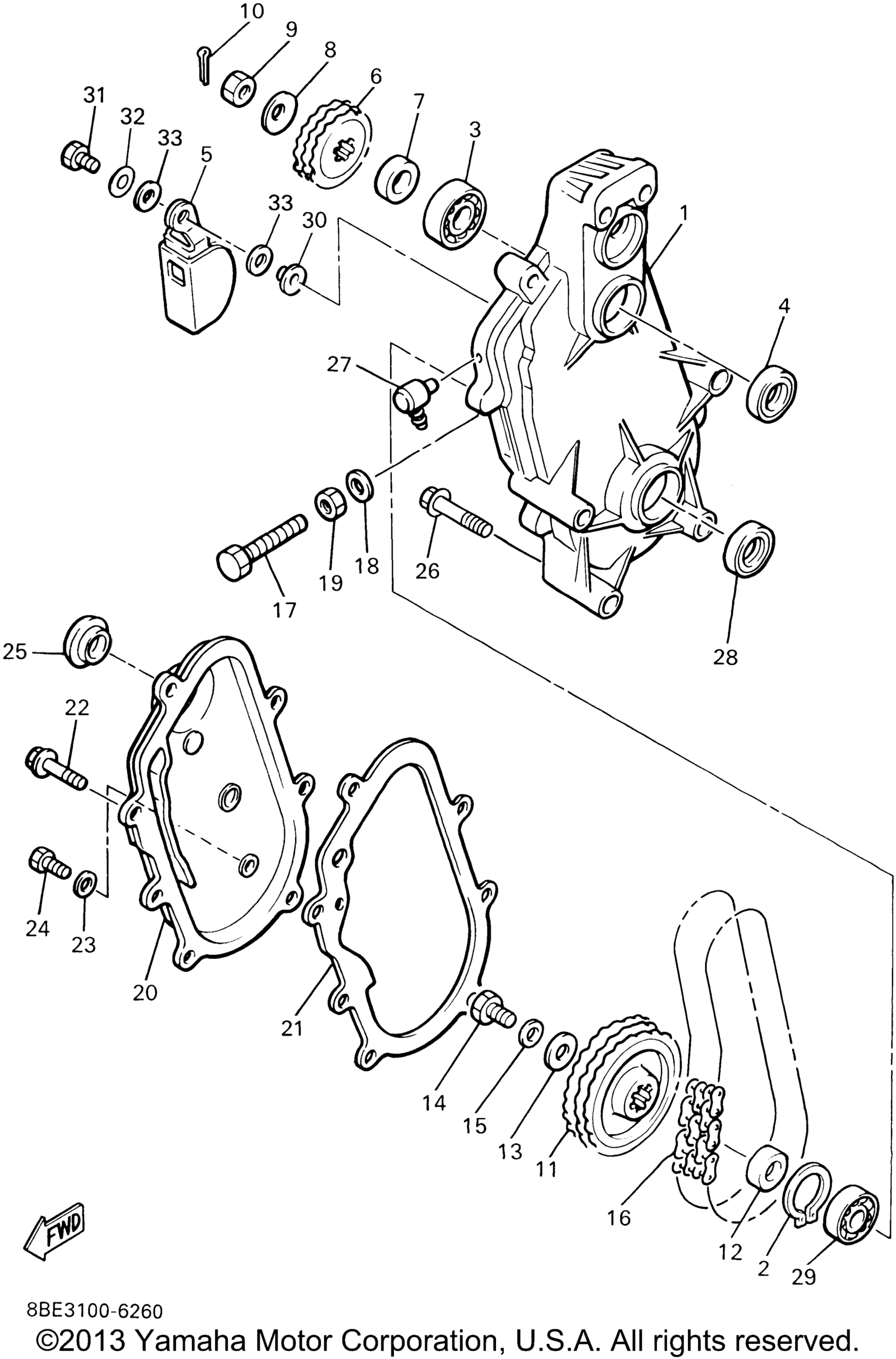

Схема track привод 2 для CS340 (CS340ED)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Chain art. 8V0-47541-01-00
По запросу
2
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
3
Bearing art. 93306-30407-00
от 490 ₽
4
Oil Seal art. 93102-25418-00
По запросу
5
Tensioner UR AP art. 85L-47611-90-00
По запросу
5
Tensioner UR STD art. 85L-47611-00-00
По запросу
6
Sprocket, Chain Drive (12T) UR STD art. 806-17682-20-00
По запросу
6
Sprocket, Chain Drive (10T) UR AP art. 802-17682-10-00
По запросу
6
Sprocket, Chain Drive (14T) UR AP art. 806-17682-40-00
По запросу
6
Sprocket, Chain Drive (13T) UR AP art. 806-17682-30-00
По запросу
6
Sprocket, Chain Drive (11T) UR AP art. 802-17682-20-00
По запросу
7
Collar art. 90387-190V2-00
По запросу
8
Washer, Plate art. 90201-122H1-00
По запросу
9
Nut, Self-Locking art. 90185-12119-00
По запросу
10
Pin, Cotter art. 91490-25030-00
По запросу
11
Sprocket, Chain Driven (23T) UR AP art. 85T-47548-30-00
По запросу
11
Sprocket, Chain Driven (22T) UR STD art. 85T-47548-20-00
По запросу
11
Sprocket, Chain Driven (24T) UR AP art. 85T-47548-40-00
По запросу
12
Collar art. 90387-256V3-00
По запросу
13
Washer, Plate art. 90201-100S7-00
По запросу
14
Болт Yamaha art. 97017-10025-00
от 450 ₽
15
Washer, Plate art. 92907-10600-00
По запросу
16
Chain art. 94880-01048-00
По запросу
17
Bolt art. 90101-10357-00
По запросу
18
Washer, Seal art. 90210-10004-00
По запросу
19
Гайка рулевой тяги правая резьба Yamaha art. 95317-10700-00
от 860 ₽
20
Cap, Housing art. 8V0-47543-00-00
По запросу
21
Gasket art. 86F-47592-01-00
По запросу
22
Bolt, Flange art. 95822-06025-00
По запросу
23
Шайба-прокладка Yamaha art. 90210-06006-00
По запросу
24
Bolt art. 97017-06010-00
По запросу
25
Заглушка корпуса КПП Yamaha art. 90338-30219-00
По запросу
26
.Bolt, Flange art. 90105-084A1-00
По запросу
27
Breather art. 583-15371-00-00
По запросу
28
Сальник Yamaha art. 93102-25081-00
от 2 530 ₽
Аналог
2 530 ₽
Требуется 1 шт.
29
Подшипник Yamaha art. 93306-20541-00
от 4 484 ₽
30
Collar art. 90387-08301-00
По запросу
31
Болт art. 97017-08025-00
По запросу
32
Шайба, пластина art. 92907-08600-00
По запросу
33
Шайба Yamaha art. 90201-094G1-00
По запросу
