модель 2017 года
- Модель SRX 120
- Код модели SRX120 (SRX120HL)

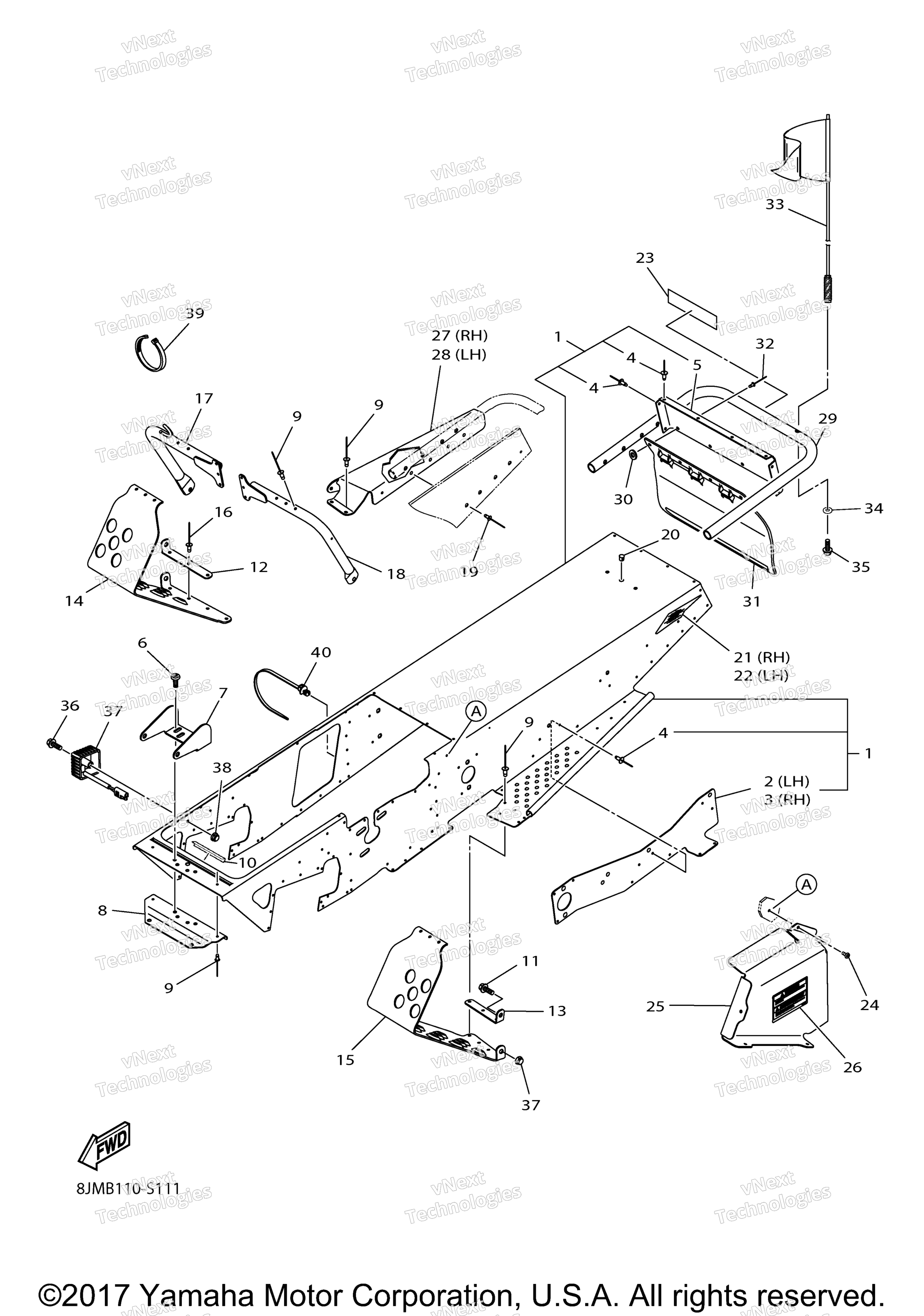

Схема рамы 2 для SRX120 (SRX120HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp art. 8JM-F1910-00-00
По запросу
2
. .Bracket, Main Track 1 art. 8JM-F1943-00-00
По запросу
3
. .Bracket, Main Track 2 art. 8JM-F1953-00-00
По запросу
4
. .Rivet, Round 1 art. 8JM-RA504-00-00
По запросу
5
. Reineforcement, Frame Rear 1 art. 8JM-F1923-10-00
По запросу
6
Screw, Tapping 1/4-20X0.5 art. 8JM-RA202-00-00
По запросу
7
Bracket, Front Hood art. 8JM-F1979-00-00
По запросу
8
Frame, Front End art. 8JM-F191D-00-00
По запросу
9
Rivet, Blind 1 UN art. 8JP-RA514-00-00
По запросу
10
Trim (3 Feet) UN art. 8JP-F15B3-00-00
По запросу
11
Bolt, Flange 1/4-20X0.75 art. 8JM-RA106-00-00
По запросу
12
Reinforcement, Frame Front 2 RIGHT art. 8JM-F1931-00-00
По запросу
13
Reineforcement, Frame Rear 1 LEFT art. 8JM-F1921-00-00
По запросу
14
Footrest 2 RIGHT art. 8JM-F7421-00-00
По запросу
15
Footrest 1 LEFT art. 8JM-F7411-00-00
По запросу
16
Rivet, 6 art. 8JP-RA515-00-00
По запросу
17
Reinforcement, Frame Side RIGHT art. 8JM-F192E-00-00
По запросу
18
Reinforcement, Frame Side LEFT art. 8JM-F1929-00-00
По запросу
19
Заклепка Yamaha art. 8JP-RA520-00-00
от 168 ₽
20
Plug, 2 art. 8JM-RA601-00-00
По запросу
21
Base, Reflector 3 art. 8JM-H511F-00-00
По запросу
22
Base, Reflector 2 art. 8JM-H511E-00-00
По запросу
23
Emblem, Yamaha art. 8JM-F153A-00-00
По запросу
24
Screw, Tapping 10-16X1/2 art. 8JM-RA203-00-00
По запросу
25
Cover, Pump Gear art. 8JM-E3327-00-00
По запросу
26
Label, Warning 2 art. 8JM-K7762-00-00
По запросу
27
Bumper, Rear 4 RIGHT art. 8JM-K7544-00-00
По запросу
28
Bumper, Rear 3 LEFT art. 8JM-K7543-00-00
По запросу
29
Bumper, Rear 1 art. 8JM-K7541-00-00
По запросу
30
..Washer, Plain 0.194 art. 8JM-RA411-00-00
По запросу
31
Flap art. 8JM-K7595-00-00
По запросу
32
Rivet, Blind 7 art. 8JM-RA508-10-00
По запросу
33
Flag Assy art. 8JM-RAY04-01-00
По запросу
34
Washer, Plain 516 art. 8JM-RA403-00-00
По запросу
35
Bolt, Flange 5/16-18X1.25 art. 8JM-RA104-00-00
По запросу
36
Bolt, Flange 1/4-20X1.5 art. 8JM-RA138-00-00
По запросу
37
Voltage Regulator Assy art. 8JM-H1910-00-00
По запросу
38
Nut, Flange Locking 1/4-20 art. 8JP-RA357-00-00
По запросу
39
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
40
Clamp, 3 UN art. 8JM-RAB02-00-00
По запросу
