модель 2017 года
- Модель SRX 120
- Код модели SRX120 (SRX120HL)

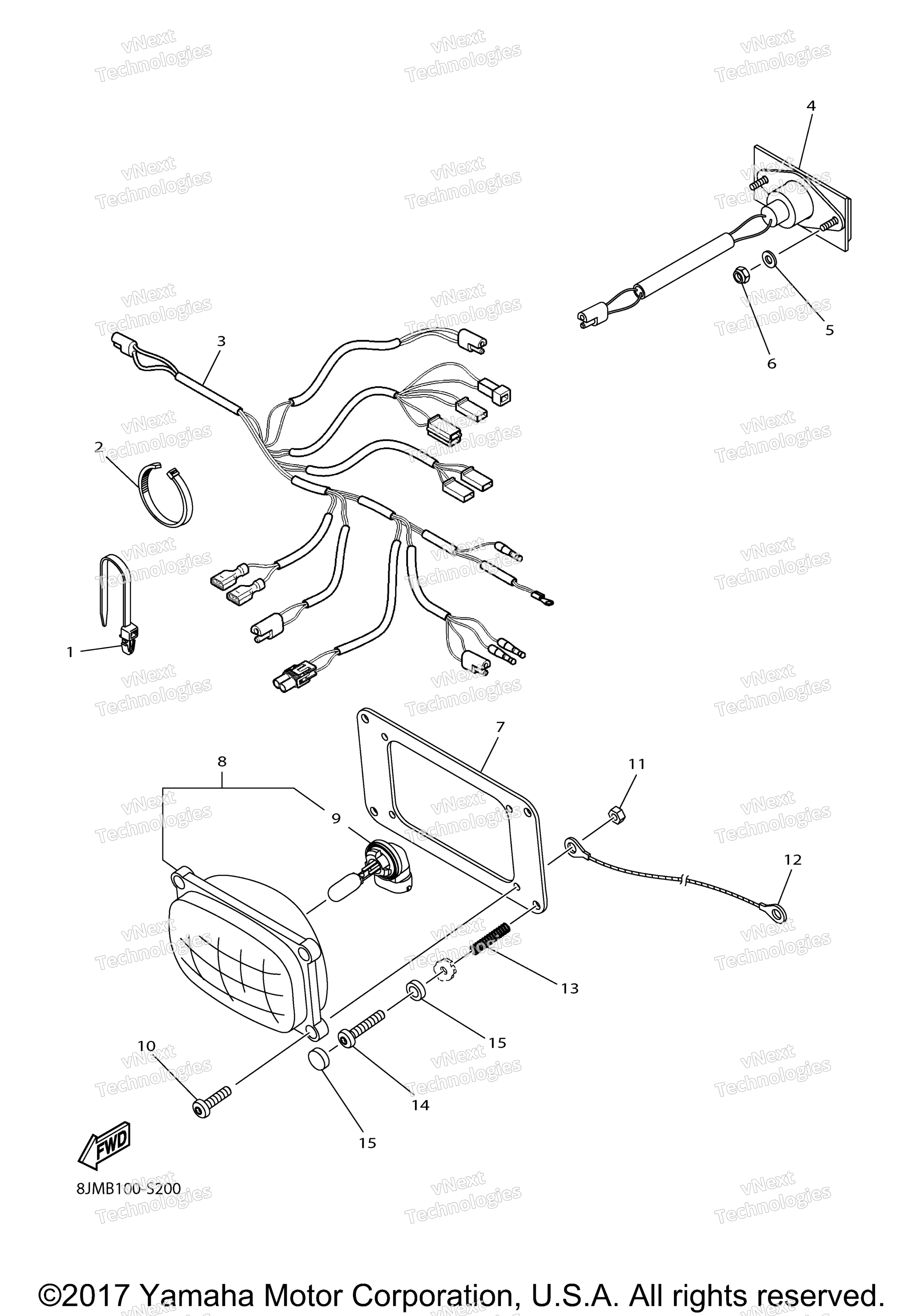

Схема головка Tail лампа для SRX120 (SRX120HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Clamp, 3 UN art. 8JM-RAB02-00-00
По запросу
2
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
3
Wire Harness Assy art. 8JM-H2590-10-00
По запросу
4
Taillight Unit Assy art. 8JM-H4710-10-00
По запросу
5
Washer, Flat M5 5.78X20x2.3 art. 8JM-RA465-00-00
По запросу
6
Nut, Flange Locking M5x0.8 art. 8JP-RA363-00-00
По запросу
7
Stay, Headlight 1 art. 8JM-H4118-00-00
По запросу
8
Headlight Unit Assy art. 8JM-H4310-00-00
По запросу
9
. .Bulb, Headlight (12V-37.5W) art. 8JM-H4314-00-00
По запросу
10
Screw, 10-24X1/2 art. 8JM-RA209-00-00
По запросу
11
Nut, Self-Locking. 10-24 art. 8JM-RA319-00-00
По запросу
12
Stopper, Shroud art. 8JM-K7118-00-00
По запросу
13
Spring, Compression 3 art. 8JM-RAD07-00-00
По запросу
14
Screw,10-24X2 art. 8JM-RA210-00-00
По запросу
15
Plug, 4 art. 8JM-RA603-00-00
По запросу
