модель 2017 года
- Модель SRX 120
- Код модели SRX120 (SRX120HL)

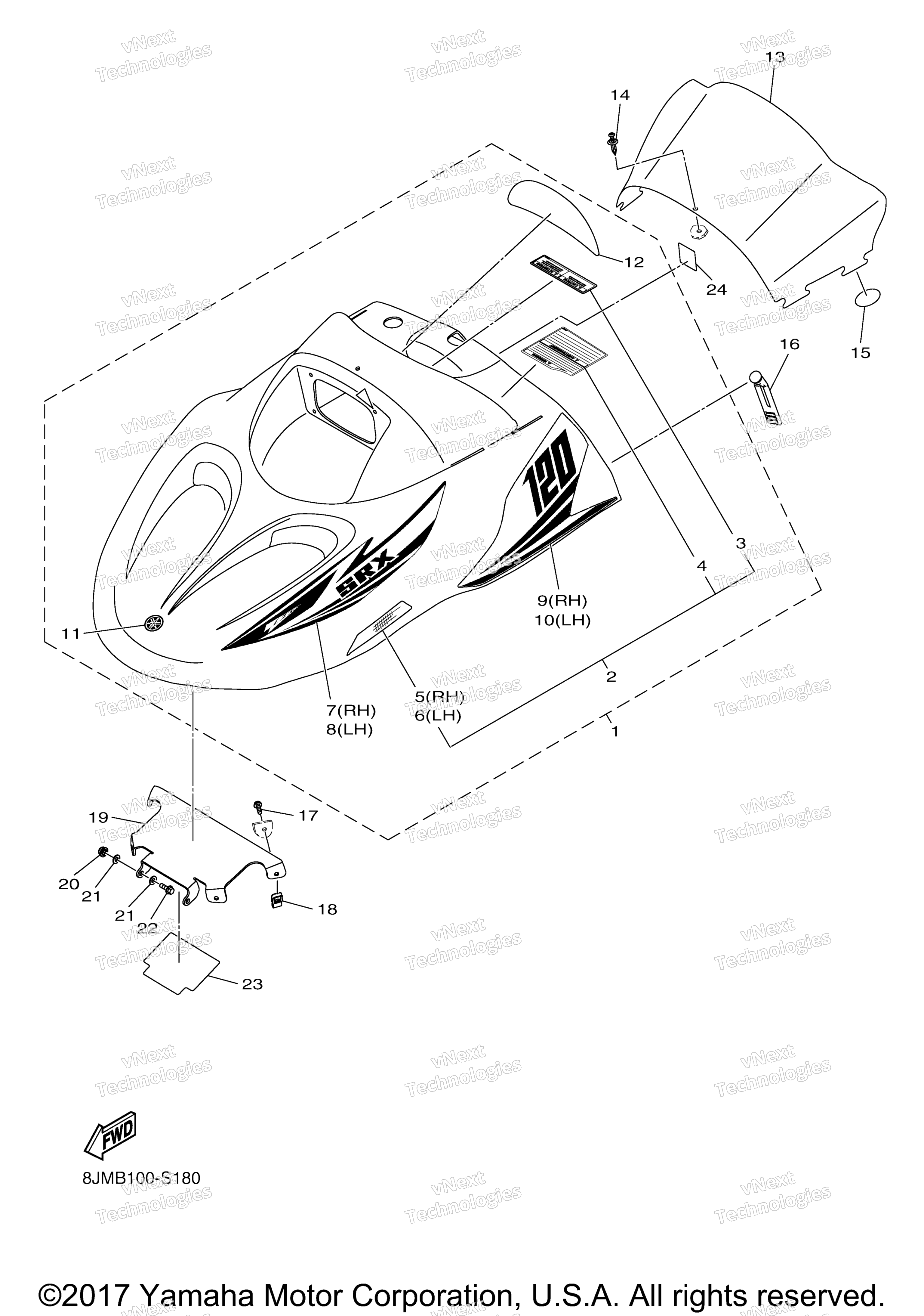

Схема shroud ветровое стекло для SRX120 (SRX120HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Shroud Assy art. 8JM-K7110-30-00
По запросу
2
. .Shroud art. 8JM-K7111-00-00
По запросу
3
. . ..Label, Caution art. 8JM-F6138-00-00
По запросу
4
. . ..Label, Warning 1 art. 8JM-K7761-00-00
По запросу
5
. . ..Reflector 2 art. 8JM-K716F-00-00
По запросу
6
. . ..Reflector 1 art. 8JM-K716E-00-00
По запросу
7
. .Graphic 2 art. 8JM-K711B-10-00
По запросу
8
. .Graphic 1 art. 8JM-K711A-10-00
По запросу
9
. .Graphic 4 art. 8JM-K711D-10-00
По запросу
10
. .Graphic 3 art. 8JM-K711C-10-00
По запросу
11
Логотип Yamaha art. 5KM-2175B-00-00
от 1 334 ₽
12
. .Panel, Meter art. 8JM-H3611-00-00
По запросу
13
Стекло ветровое Yamaha art. 8JM-K7211-00-00
По запросу
14
Rivet, 1 art. 8JM-RA506-00-00
По запросу
15
O-Ring, 1 art. 8JM-RAF00-00-00
По запросу
16
Body, Latch 1 art. 8JM-K7171-00-00
По запросу
17
Screw, 10-32X5/8 art. 8JM-RA207-00-00
По запросу
18
Nut, Spring 10-32 art. 8JM-RA316-00-00
По запросу
19
Bracket, Windshield art. 8JM-K7221-00-00
По запросу
20
Nut, Flange Locking 1/4-20 art. 8JP-RA357-00-00
По запросу
21
Washer, Plain 0.25 art. 8JM-RA410-00-00
По запросу
22
Bolt, Flange 1/4-20X5/8 art. 8JM-RA121-00-00
По запросу
23
Label, Caution art. 8JM-E417F-00-00
По запросу
24
Label,Fuel art. 8KC-F817K-00-00
По запросу
