модель 2017 года
- Модель SRX 120
- Код модели SRX120 (SRX120HL)

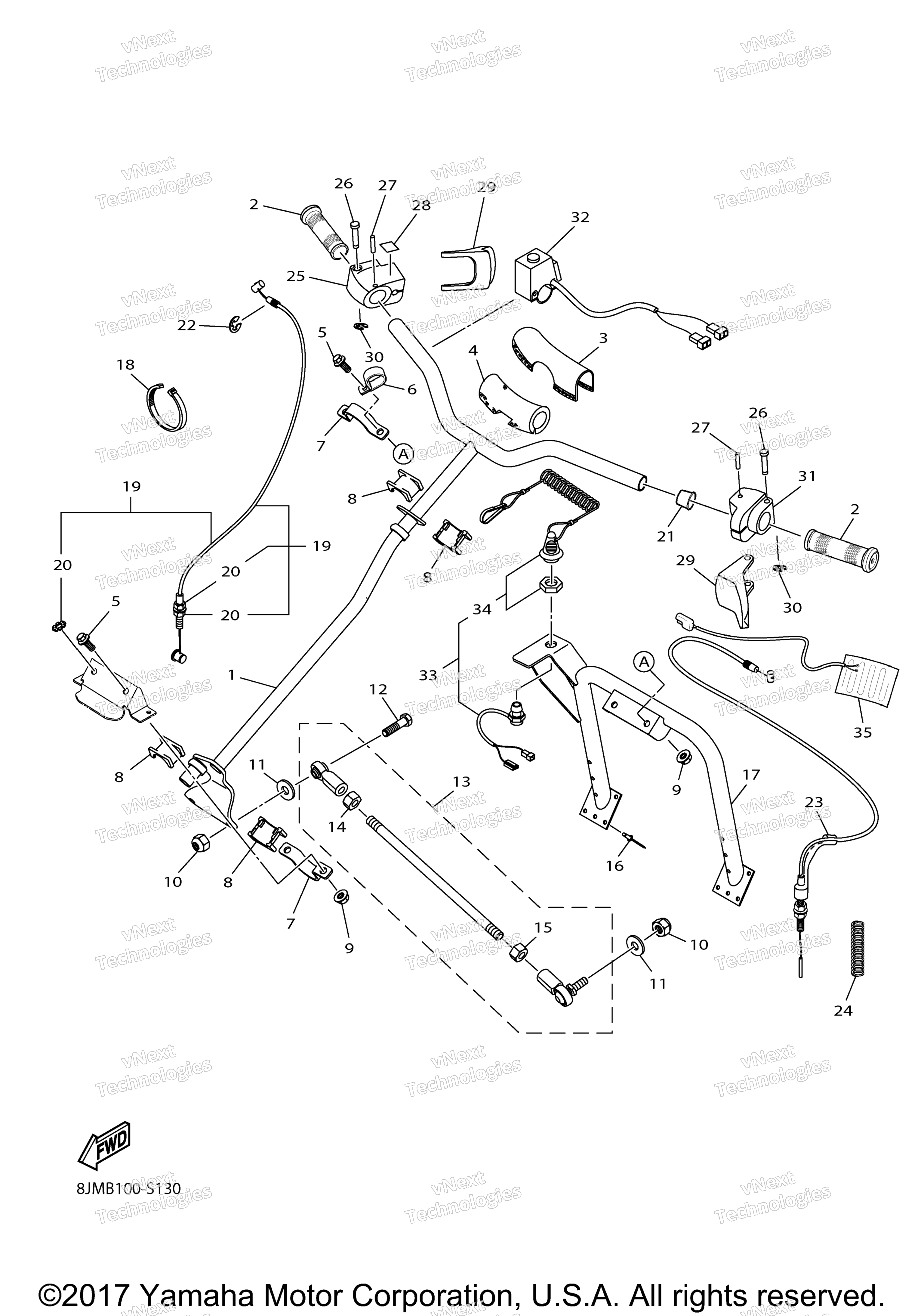

Схема рулевого управления для SRX120 (SRX120HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Column, Steering art. 8JM-F3811-00-00
По запросу
2
Grip art. 8JM-F6241-10-00
По запросу
3
Cover, Steering art. 8JM-F3818-00-00
По запросу
4
Pad, Steering art. 8JM-F3817-00-00
По запросу
5
Bolt, Flange 1/4-20X0.75 art. 8JM-RA106-00-00
По запросу
6
Clamp, 2 art. 8JM-RAB01-10-00
По запросу
7
Holder, Bearing art. 8JM-F3872-00-00
По запросу
8
Bearing, Steering art. 8JM-F3812-00-00
По запросу
9
Nut, Flange Locking 1/4-20 art. 8JP-RA357-00-00
По запросу
10
Nut, Self-Locking 5/16-24 art. 8JM-RA306-00-00
По запросу
11
Washer, Plain 516 art. 8JM-RA403-00-00
По запросу
12
Bolt, Hexagon 5/16-24X1.5 art. 8JM-RA113-00-00
По запросу
13
Tie Rod Assy art. 8JM-F3830-00-00
По запросу
14
. .Nut, Hexagon 5/16-24 Lh LH THREAD art. 8JM-RA307-00-00
По запросу
15
. .Nut, Hexagon 5/16-24 RH THREAD art. 8JM-RA308-00-00
По запросу
16
.Rivet, 5 art. 8JP-RA514-00-00
По запросу
17
Steering Gate Comp art. 8JM-F3870-00-00
По запросу
18
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
19
Cable, Throttle 1 art. 8JM-F6311-00-00
По запросу
20
. Washer, Toothed Lock 1/4 art. 8JM-RA407-00-00
По запросу
21
Nut art. 8JR-F3856-10-00
По запросу
22
Circlip, 3 art. 8JM-RAH02-00-00
По запросу
23
Cable, Brake art. 8JM-F6340-00-00
По запросу
24
Spring, Return 1 art. 8JM-F5735-00-00
По запросу
25
Holder, Lever 2 art. 8JM-H2921-00-00
По запросу
26
Pin, 3 art. 8JM-RAY07-00-00
По запросу
27
Pin, 4 art. 8JM-RAY08-00-00
По запросу
28
Label art. 8JM-H2108-00-00
По запросу
29
Lever 1 art. 8JM-H3912-00-00
По запросу
30
Circlip, 3 art. 8JM-RAH02-00-00
По запросу
31
Holder, Lever 1 art. 8JM-H2911-00-00
По запросу
32
Engine Stop Switch Assy art. 8JM-H2575-00-00
По запросу
33
Stop Switch Assy art. 8JM-H2550-00-00
По запросу
34
. .Cap, Switch art. 8JM-H2552-00-00
По запросу
35
Grip, Warmer art. 8JM-F626A-00-00
По запросу
