модель 2017 года
- Модель SRX 120
- Код модели SRX120 (SRX120HL)

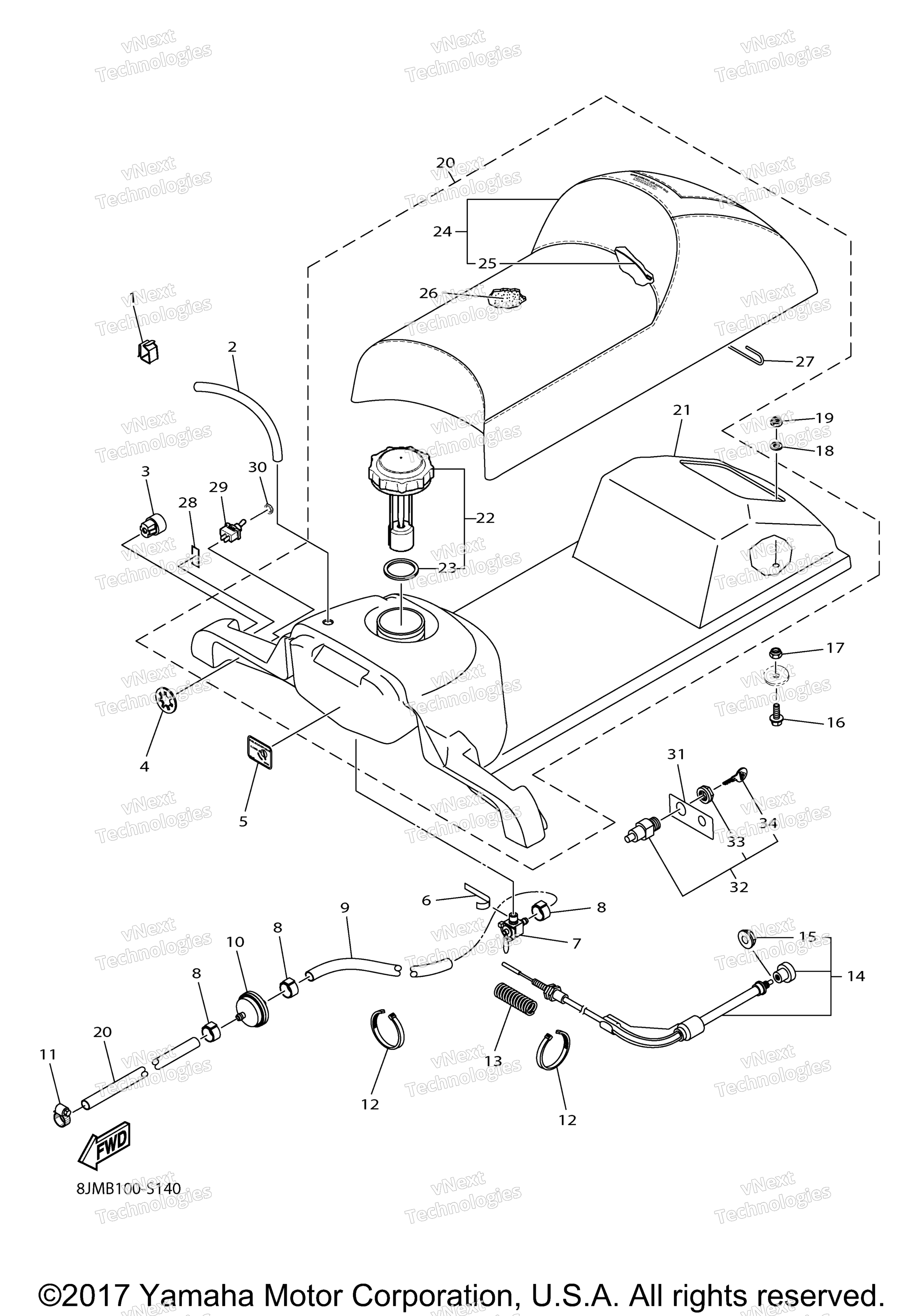

Схема сиденья для SRX120 (SRX120HL)
Схема
Детали
Номер
Наименование детали
Цена
1
Clip, 1 art. 8JM-RAC00-00-00
По запросу
2
Hose, 7 UN art. 8JM-RA902-10-00
По запросу
3
Guide, Wire art. 8JM-F1339-00-00
По запросу
4
Nut art. 8JM-RA309-00-00
По запросу
5
Label art. 8JM-F415C-00-00
По запросу
6
Tape UN art. 8JM-F744H-00-00
По запросу
7
Fuel Cock Comp art. 8JM-F4540-00-00
По запросу
8
Clip, 3 art. 8JM-RAC02-00-00
По запросу
9
Hose, 13 (25 Feet) UN art. 8JM-RA902-10-00
По запросу
10
Filter, Fuel art. 8JM-F4501-01-00
По запросу
11
Hose Clamp Assy. 1 art. 8JM-RAA00-00-00
По запросу
12
Clamp, 2 (8 Inch) UN art. 8JM-RAB01-00-00
По запросу
13
Spring, Compression 2 art. 8JM-RAD06-00-00
По запросу
14
Starter Cable Assy art. 8JM-F6330-00-00
По запросу
15
. .Nut, Plastic M24-1.5 art. 8JM-RA310-00-00
По запросу
16
Bolt, Flange 1/4-20X0.75 art. 8JM-RA106-00-00
По запросу
17
Nut, Self-Locking 1/4-20 art. 8JM-RA311-00-00
По запросу
18
Washer, Plain 1/4 art. 8JM-RA406-00-00
По запросу
19
Nut, Cap 1/4-20 art. 8JM-RA312-00-00
По запросу
20
Single Seat Assy art. 8JM-F4710-10-00
По запросу
21
. .Tank, Fuel art. 8JM-F4111-10-00
По запросу
22
. .Body, Cap art. 8JM-F4611-00-00
По запросу
23
. . .Gasket, Cap 1 art. 8JM-F4641-00-00
По запросу
24
. .Seat Cover Comp art. 8JM-F470F-00-00
По запросу
25
. . ..Wire art. 8JM-F473J-00-00
По запросу
26
. .Cushion art. 8JM-F4713-00-00
По запросу
27
. .Wire art. 8JM-F473W-00-00
По запросу
28
Label art. 8JM-F178A-00-00
По запросу
29
Switch Assy art. 8JM-H1860-00-00
По запросу
30
Nut, 1 art. 8JM-RA345-00-00
По запросу
31
Indicator 1 art. 8JM-K7741-00-00
По запросу
32
Body Switch Comp art. 8JM-H194E-00-00
от 1 901 ₽
33
. .Nut, Plastic 5/8-32 art. 8JM-RA317-00-00
По запросу
34
. .Key, Main Switch art. 8JM-H2511-00-00
По запросу
