модель 2012 года
- Модель DVX 90
- Код модели Оранжевый [A2012KSB2BUSK]

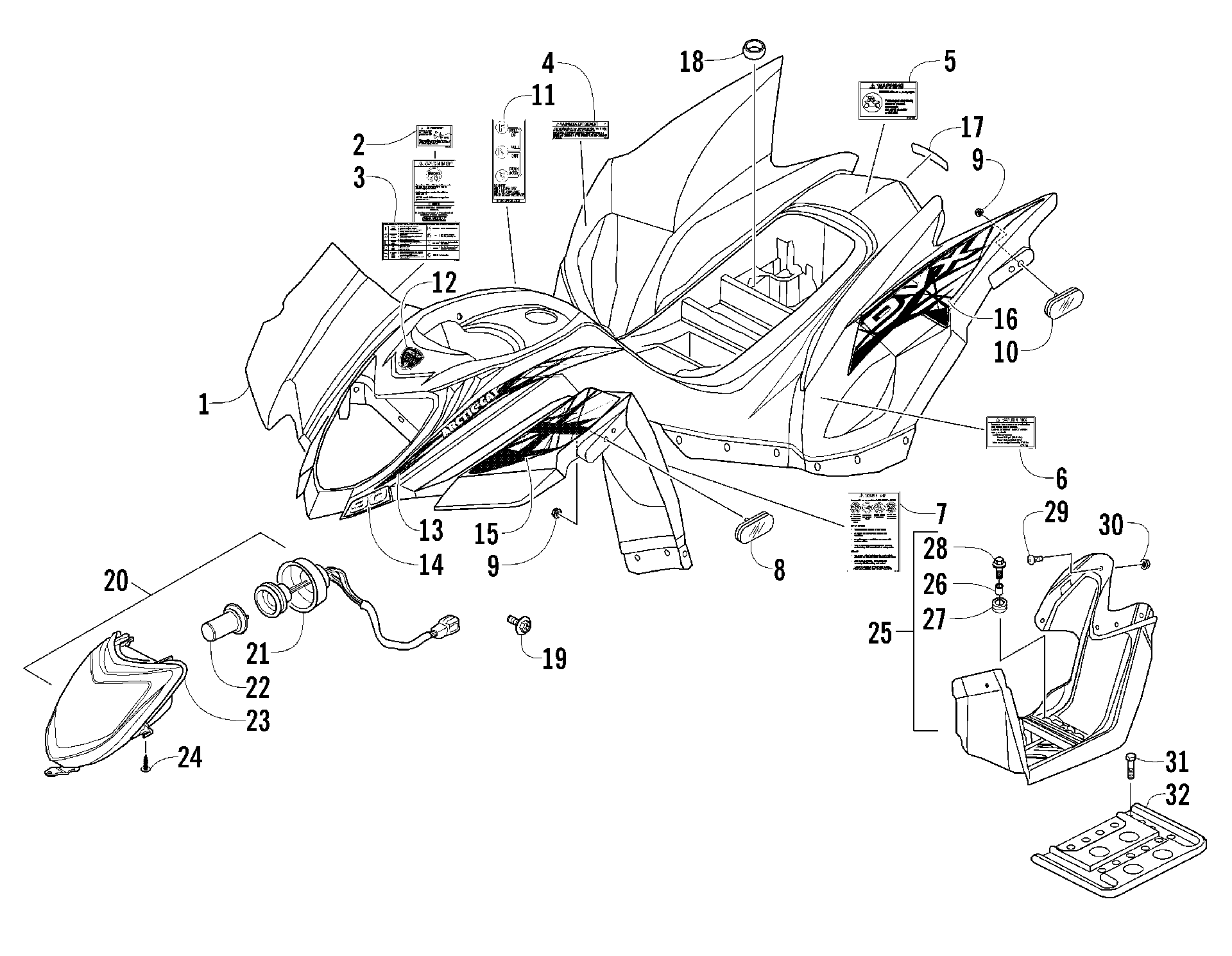

Схема узла панели кузова и фары [96369] для Оранжевый [A2012KSB2BUSK]
Схема
Детали
![Узел панели кузова и фары [96369]](/upload/schemas/633e9748b70979.07816367.gif)
Номер
Наименование детали
Цена
1
BODY,MAIN-W/DECALS (ORANGE) (inc. 2-10) art. 3306-743
По запросу
2
DECAL,WARNING HILL (MINI) art. 0411-836
По запросу
3
DECAL,WARNING-RVS/PRE-RIDE/Y12 art. 2411-136
По запросу
4
Decal, Warning - Not for Highways art. 1411-577
По запросу
5
DECAL,WARNING-PASSENGER art. 1411-809
По запросу
6
DECAL,WARNING-TIRE/LOAD (MINI) art. 1411-938
По запросу
7
Decal, Warning - General art. 1411-932
По запросу
8
REFLECTOR,FRONT (OVAL) art. 3313-359
По запросу
9
NUT FLANGE 5MM(G) art. 3304-774
По запросу
10
REFLECTOR,REAR (OVAL) art. 3313-360
По запросу
11
DECAL,SHIFT art. 2411-052
По запросу
12
Эмблема "Arctic Cat 50th Anniversary" черная art. 9611-399
от 3 675 ₽
13
Decal, Side - Forward Right art. 2411-598
По запросу
13
Decal, Side - Forward Left art. 2411-599
По запросу
14
DECAL,FRONT-90 (DVX) art. 2411-589
По запросу
15
DECAL,FENDER-FRONT-LH (90 DVX) art. 2411-597
По запросу
15
DECAL,FENDER-FRONT-RH (90 DVX) art. 2411-596
По запросу
16
DECAL,FENDER-REAR-LH (90 DVX) art. 2411-601
По запросу
16
DECAL,FENDER-REAR-RH (90 DVX) art. 2411-600
По запросу
17
DECAL,REAR-ARCTIC CAT (90 DVX) art. 2411-888
По запросу
18
RUBBER REAR FENDER art. 3303-232
По запросу
19
BOLT WASHER 6*16 art. 3304-587
По запросу
20
LIGHT ASSY R HEAD (inc. 21-23) art. 3304-280
По запросу
21
SOCKET COMP art. 3304-282
По запросу
22
BULB HEAD LIGHT art. 3303-846
По запросу
23
UNIT HEAD LIGHT art. 3304-281
По запросу
24
SCREW TAPPING 5*16 (CIRCLE HEAD) art. 3304-650
По запросу
25
MUDGUARD ASSY R FLOOR (inc. 26-27) art. 3306-144
По запросу
25
MUDGUARD ASSY L FLOOR (inc. 26-27) art. 3306-145
По запросу
26
COLLAR FLOOR art. 3303-233
По запросу
27
RUBBER WIND SCREEN art. 3303-227
По запросу
28
BOLT WASHER 6*20 art. 3304-586
По запросу
29
SCREW SPECIAL 6*20 art. 3305-703
По запросу
30
NUT LOCK art. 3304-431
По запросу
31
BOLT FLANGE 8*16 art. 3304-543
По запросу
32
FOOTREST-LH art. 3304-495
По запросу
32
FOOTREST-RH art. 3304-494
По запросу
