модель 2012 года
- Модель DVX 90
- Код модели Оранжевый [A2012KSB2BUSK]

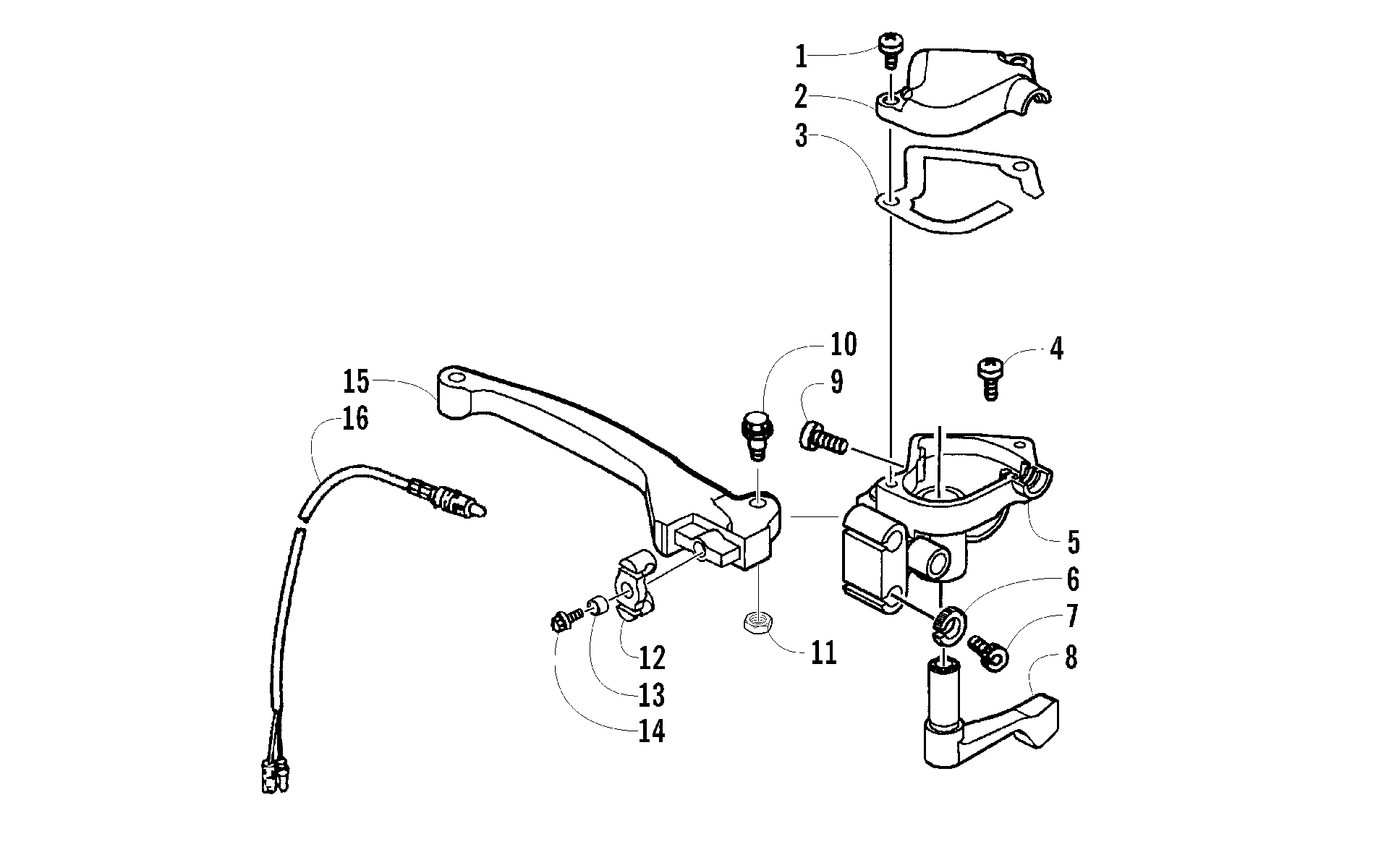

Схема дросселя CONTROL ASSEMBLY [92719] для Оранжевый [A2012KSB2BUSK]
Схема
Детали
![Дроссель CONTROL ASSEMBLY [92719]](/upload/schemas/633eb457bc87a3.94326896.gif)
Номер
Наименование детали
Цена
0
THROTTLE CONTROL ASSY(replaces 3305-979) art. 3307-096
По запросу
1
SCREW PAN 4*16 art. 3303-315
По запросу
2
COVER, THROTTLE CONTROL art. 3303-207
По запросу
3
PACKING art. 3303-209
По запросу
4
SOCKET BOLT 6*20 (BLACK) art. 3303-397
По запросу
5
BRACKET HANDLE R art. 3303-204
По запросу
6
NUT FIXING art. 3303-271
По запросу
7
BOLT WIRE ADJUST art. 3303-208
По запросу
8
LEVER CHOKE art. 3303-200
По запросу
9
SCREW PAN 5*24 art. 3305-980
По запросу
10
BOLT HNDL COVER PIVOT (M6*22) art. 3303-255
По запросу
11
NUT U 6MM art. 3303-262
По запросу
12
EQUALIZER BRK CABLE art. 3303-201
По запросу
13
SPACER art. 3303-202
По запросу
14
BOLT FLANGE 6*16 art. 3305-344
По запросу
15
LEVER R STRG HNDL art. 3306-054
По запросу
16
SW ASSY FR STOP art. 3303-140
По запросу
