модель 2012 года
- Модель DVX 90
- Код модели Оранжевый [A2012KSB2BUSK]

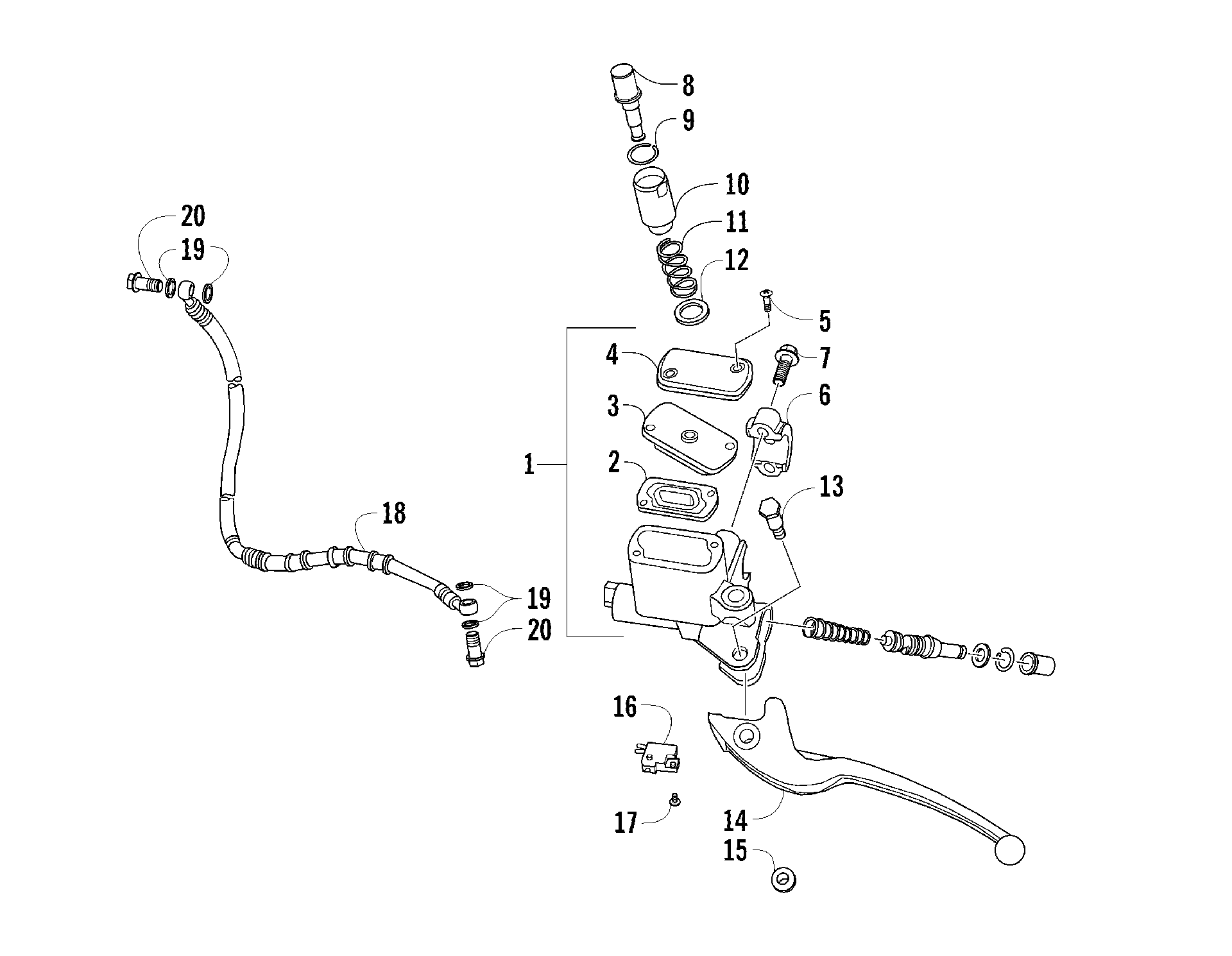

Схема узла ручного гидротормоза [94224] для Оранжевый [A2012KSB2BUSK]
Схема
Детали
![Узел ручного гидротормоза [94224]](/upload/schemas/633ea467713772.35598158.gif)
Номер
Наименование детали
Цена
1
CYLINDER SET RR MASTER (inc. 2-4) art. 3305-982
По запросу
2
DIAPHRAGM art. 3305-309
По запросу
3
PLATE DIAPHRAGM art. 3306-225
По запросу
4
CAP MASTER CYLINDER art. 3303-174
По запросу
5
SCREW FLAT 4*12 art. 3303-318
По запросу
6
HOLDER M/C art. 3305-983
По запросу
7
BOLT SOCKET SPECIAL 6*23 art. 3305-297
По запросу
8
BUTTON PARKING art. 3305-993
По запросу
9
CLIP art. 3305-992
По запросу
10
COVER PARING art. 3305-991
По запросу
11
SPRING RETURN art. 3305-990
По запросу
12
WASHER SPRING art. 3305-989
По запросу
13
BOLT HANDLE LEVER **(0) C.98.04.02 art. 3303-254
По запросу
14
LEVER L STRG HANDLE art. 3306-207
По запросу
15
Nut, Flange art. 3304-654
По запросу
16
SW ASSY RR STOP art. 3303-141
По запросу
17
SCREW WASHER 4*12 art. 3303-321
По запросу
18
HOSE ASSY RR BRAKE art. 3305-278
По запросу
19
WASHER OIL BOLT **(1) C.98.06.01. art. 3303-284
По запросу
20
OIL BOLT 10*22 **6110-M1 (RB 3307-067)(replaces 3303-257) art. 3307-067
По запросу
