модель 2012 года
- Модель DVX 90
- Код модели Оранжевый [A2012KSB2BUSK]

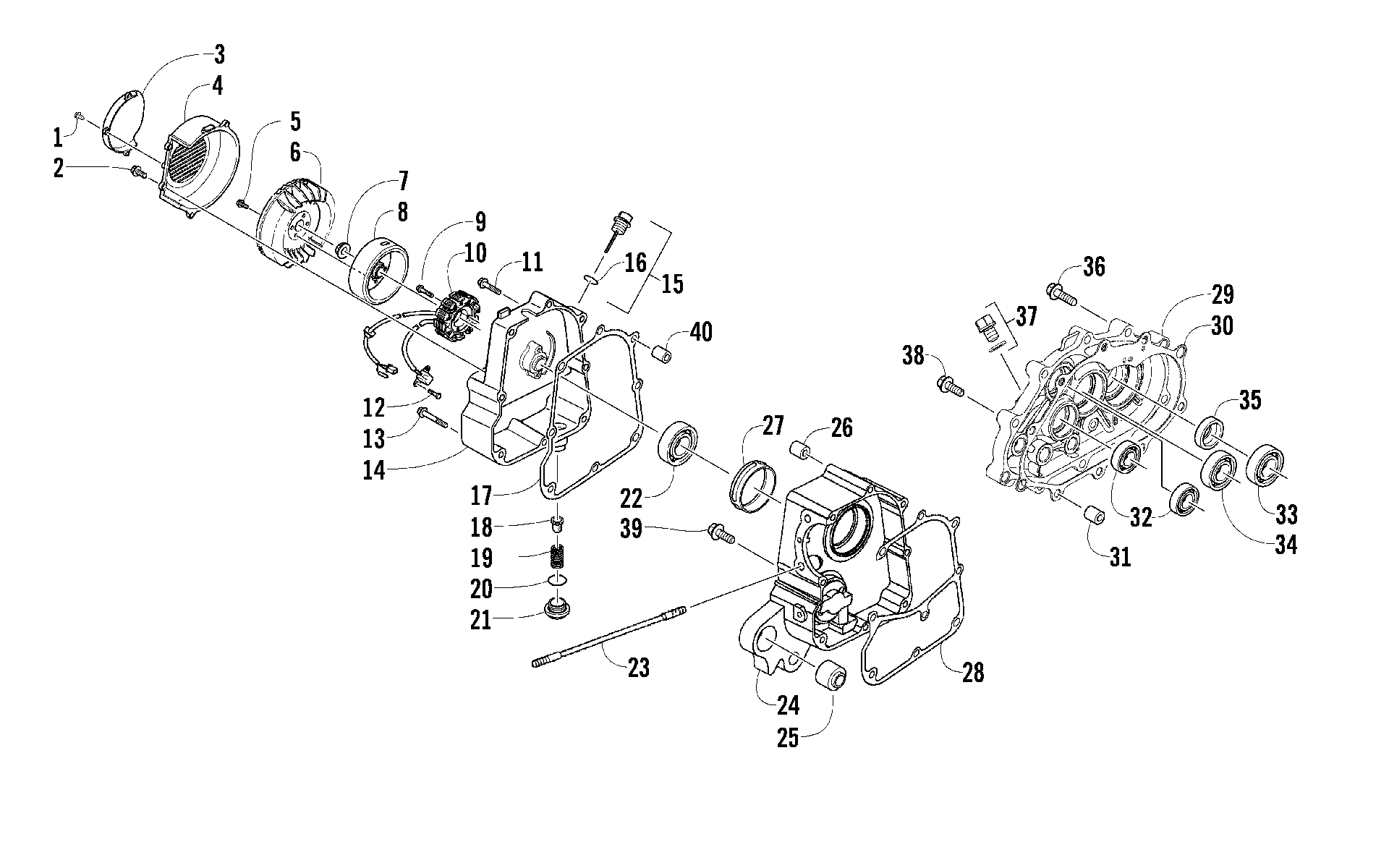

Схема узла правой половины картера и крышки [92731] для Оранжевый [A2012KSB2BUSK]
Схема
Детали
![Узел правой половины картера и крышки [92731]](/upload/schemas/633eafa9295fb8.11942821.gif)
Номер
Наименование детали
Цена
1
SCREW TAPPING 5X16 (SQUARE HEAD) art. 3304-585
По запросу
2
BOLT FLANGE SH 6*25 art. 3303-384
По запросу
3
SCREW PAN 5*20 art. 3303-317
По запросу
4
COVER ASSY FAN art. 3305-910
По запросу
5
BOLT FLANGE 6*16MM(replaces 3303-382) art. 3307-061
По запросу
6
FAN COMP COOLING **(0) C.98.08.12. art. 3303-075
По запросу
7
NUT FLANGE 10MM (RB 3307-058)(replaces 3303-333) art. 3307-058
По запросу
8
FLYWHEEL COMP **C.2003.08.14 (D402) (A) - D402 art. 3303-127
По запросу
8
FLYWHEEL COMP (D406) (B) - D406 art. 3303-414
По запросу
9
BOLT FLANGE SH 6*20 art. 3303-383
По запросу
10
STATOR COMP (D402) (O) - D402 art. 3304-641
По запросу
10
STATOR COMP (D406) (A) - D406 art. 3305-254
По запросу
10
STATOR COMP (D414) (B) - D414 art. 3305-256
По запросу
11
BOLT FLANGE 6X85 art. 3304-580
По запросу
12
BOLT HEX 5*12(replaces 3303-308) art. 3307-059
По запросу
13
BOLT FLANGE SH 6*100 art. 3303-390
По запросу
14
COVER R CRANKCASE **(0) C.2003.01.03 art. 3303-007
По запросу
15
GAUGE ASSY OIL LEVEL (inc. 16) art. 3303-050
По запросу
16
O-RING 18*3 art. 3304-102
По запросу
17
GASKET R COVER A art. 3303-012
По запросу
18
SCREEN OIL FILTER art. 3303-691
По запросу
19
SPG OIL FILTER SCREEN art. 3303-692
По запросу
20
O-RING 30.8MM art. 3304-096
По запросу
21
HOLE CAP TAPPET ADJUSTING **9000 C.97.09 art. 3303-021
По запросу
22
OIL SEAL 19.8*30*5 **9000-M2 art. 3303-296
По запросу
23
BOLT A STUD 8*182.5 art. 3303-247
По запросу
24
CRANK CASE SET RIGHT (inc. 25-27) art. 3303-400
По запросу
25
RUBBER BUSH ENG HANGER art. 3303-402
По запросу
26
CONE TYPE PLUG 6*7 art. 3304-065
По запросу
27
Insert Not a Service Part art. -N/A-
По запросу
28
GASKET CRANK CASE A art. 3303-003
По запросу
29
CASE,TRANSMISSION art. 3305-806
По запросу
30
GASKET,TRANSMISSION art. 3305-807
По запросу
31
PIN DOWEL 10*16 art. 3303-342
По запросу
32
BRG BALL RADIAL/6201 art. 3303-596
По запросу
33
BEARING,BALL art. 3305-821
По запросу
34
BRG BALL RADIAL 6302 art. 3304-909
По запросу
35
OIL SEAL 22X32X6 art. 3305-808
По запросу
36
BOLT FLANGE 8*40 art. 3303-615
По запросу
37
BOLT DRAIN PLUG SPECIAL art. 3304-052
По запросу
38
BOLT FLANGE 8*35(C) art. 3305-468
По запросу
39
BOLT FLANGE SH 6*45 art. 3303-387
По запросу
40
PIN DOWEL 8*14 art. 3303-341
По запросу
