модель 2012 года
- Модель DVX 90
- Код модели Оранжевый [A2012KSB2BUSK]

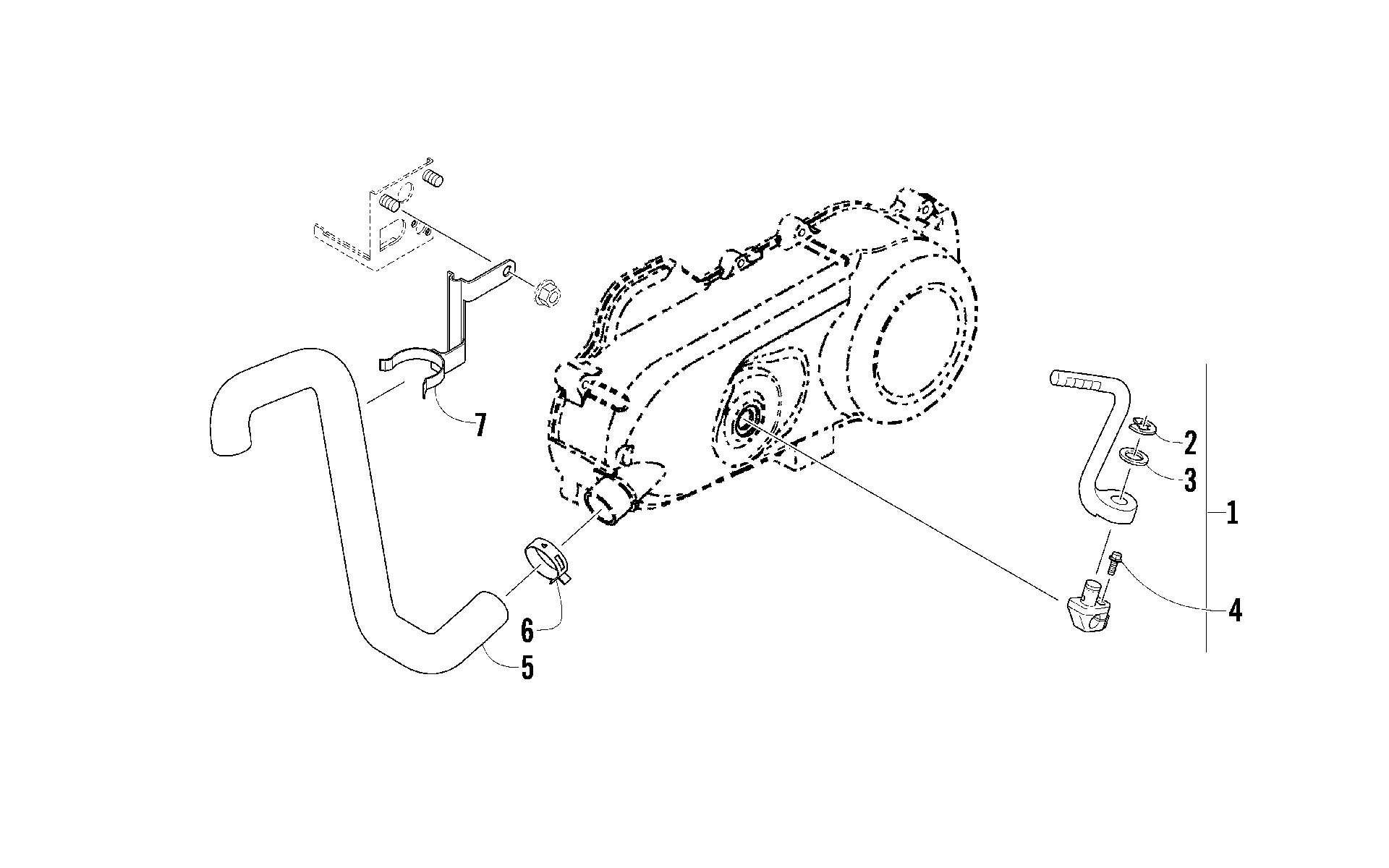

Схема узла кикстартера и воздуховода охлаждения [90940] для Оранжевый [A2012KSB2BUSK]
Схема
Детали
![Узел кикстартера и воздуховода охлаждения [90940]](/upload/schemas/633ea649242d31.86318657.gif)
Номер
Наименование детали
Цена
1
ARM ASSY KICK STARTER (inc. 2-3) art. 3303-123
По запросу
2
E-RING 10mm art. 3305-247
По запросу
3
Washer(replaces 3304-138) art. 3323-163
По запросу
4
BOLT FLANGE 6*22 art. 3304-551
По запросу
5
DUCT L COVER art. 3303-010
По запросу
6
CLIP HOSE art. 3303-074
По запросу
7
BAND ASSY AIR/C TUBE art. 3303-287
По запросу
