модель 2008 года
- Модель Raptor 250
- Код модели RAPTOR 250 SPECIAL EDITION (YFM25RSPX)

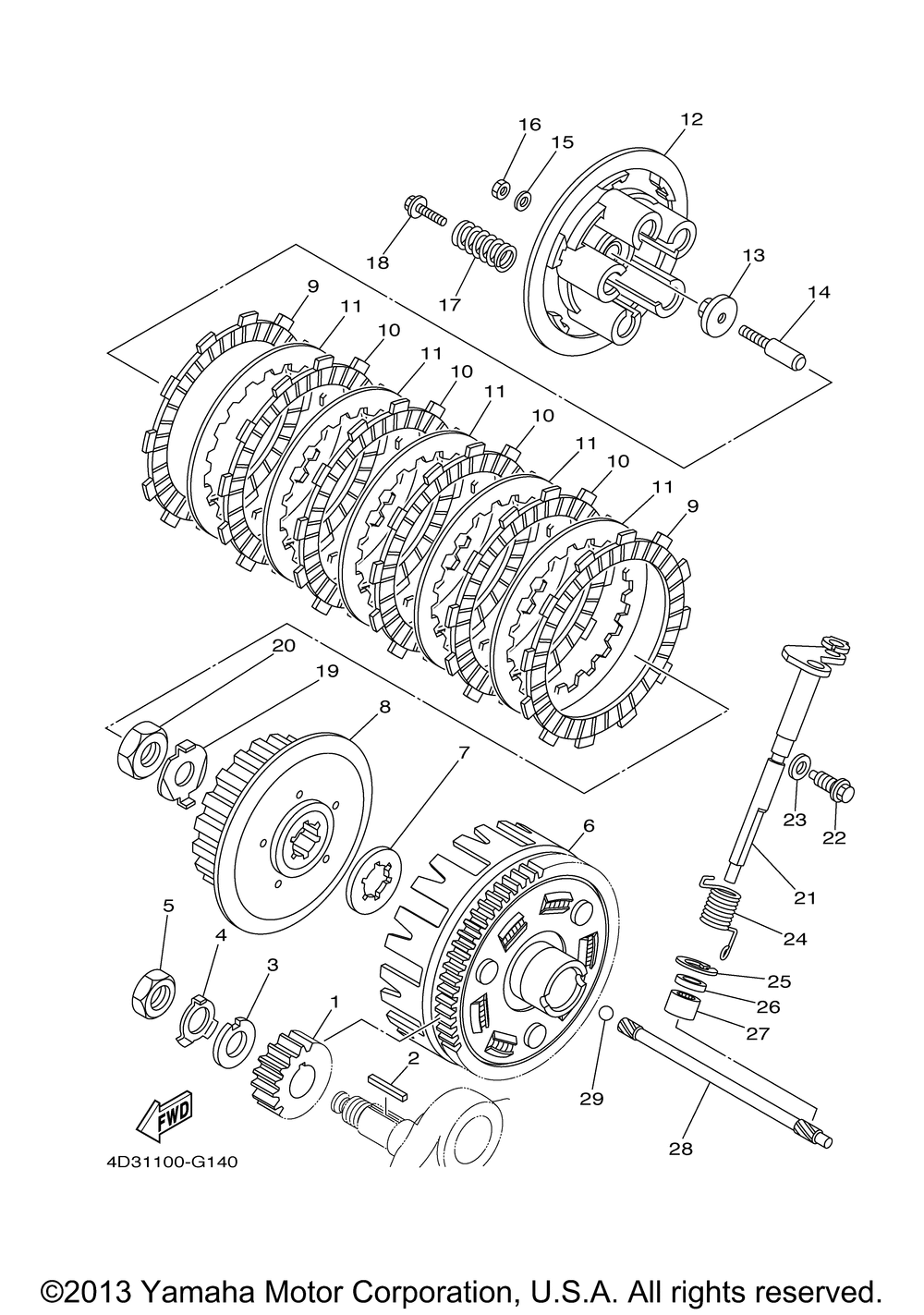

Схема сцепления для RAPTOR 250 SPECIAL EDITION (YFM25RSPX)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, PRIMARY DRIVE art. 4D3-16111-00-00
По запросу
2
KEY, STRAIGHT(3UR) art. 90282-05077-00
По запросу
3
WASHER, CLAW art. 90214-16063-00
По запросу
4
WASHER, LOCK art. 90215-16293-00
По запросу
5
NUT art. 90170-16003-00
По запросу
6
PRIMARY DRIVEN GEAR art. 4D3-16150-00-00
По запросу
7
PLATE,THRUST 1 art. 30X-16154-00-00
По запросу
8
BOSS, CLUTCH art. 4D3-16371-00-00
По запросу
9
Диск сцепления Yamaha art. 3XJ-16321-00-00
от 6 000 ₽
10
PLATE, FRICTION art. 5DH-16321-00-00
от 690 ₽
11
PLATE, CLUTCH 1 art. 3XJ-16324-01-00
По запросу
12
PLATE, PRESSURE 1 art. 4GY-16351-00-00
По запросу
13
PLATE,PUSH art. 1W1-16358-01-00
По запросу
14
ROD, PUSH 1 art. 5XT-16356-00-00
По запросу
15
Шайба Yamaha art. 92990-06200-00
от 473 ₽
16
Гайка Yamaha art. 95380-06600-00
от 630 ₽
17
Пружина сцепления Yamaha art. 90501-231E9-00
По запросу
18
Болт Yamaha art. 90159-06029-00
По запросу
19
WASHER,LOCK art. 90215-16289-00
По запросу
20
Гайка Yamaha art. 90170-16326-00
По запросу
21
PUSH LEVER COMP. art. 4D3-16381-00-00
По запросу
22
BOLT art. 90109-08105-00
По запросу
23
GASKET art. 90430-08119-00
от 578 ₽
24
SPRING, TORSION art. 90508-203B3-00
По запросу
25
Кольцо стопорное Yamaha art. 99009-20500-00
от 326 ₽
26
Сальник Yamaha art. 93102-12224-00
По запросу
27
BEARING art. 93317-11287-00
По запросу
28
ROD, PUSH 2 art. 4GY-16357-00-00
По запросу
29
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
