модель 2008 года
- Модель Raptor 250
- Код модели RAPTOR 250 SPECIAL EDITION (YFM25RSPX)

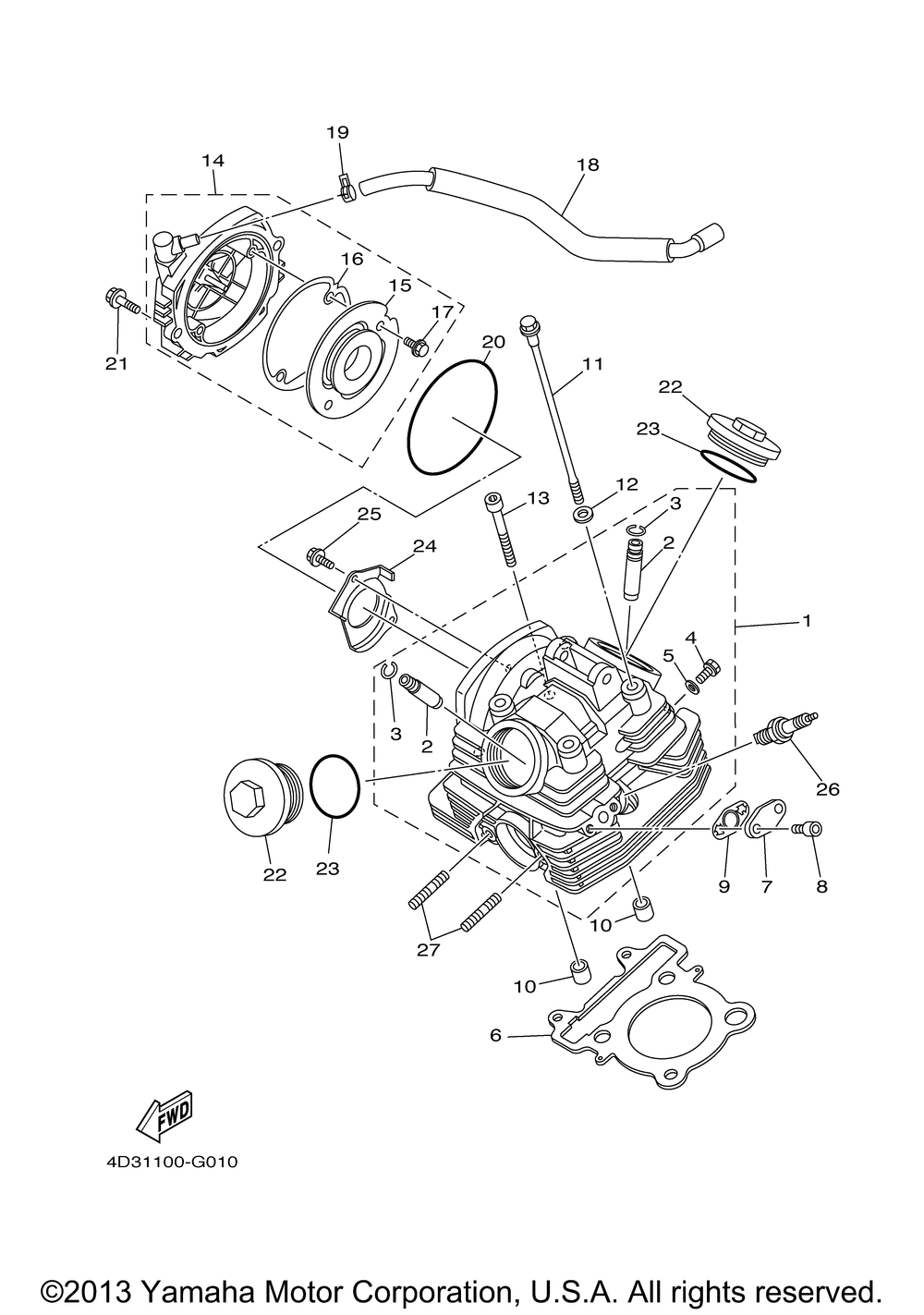

Схема головки блока цилиндров для RAPTOR 250 SPECIAL EDITION (YFM25RSPX)
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER HEAD ASSY art. 3C5-11102-00-00
По запросу
2
GDE,INTK VLV 1 O/S art. 5H0-11133-11-00
По запросу
3
Внешнее стопорное кольцо art. 93440-10085-00
По запросу
4
SCREW, HEXAGON art. 90153-06002-00
По запросу
5
Шайба Yamaha art. 90430-06014-00
По запросу
6
GASKET, CYLINDER HEA art. 5XT-11181-00-00
По запросу
7
PLATE 2 art. 4D3-1112F-00-00
По запросу
8
Болт Yamaha art. 91312-06016-00
от 788 ₽
9
GASKET art. 5XT-14815-00-00
По запросу
10
Направляющая цилиндра Yamaha art. 99530-14016-00
По запросу
11
BOLT, FLANGE art. 90105-08160-00
По запросу
12
WASHER,PLATE(replaces 90201-08609-00) art. 90201-080L7-00
По запросу
13
BOLT(replaces 91312-08045-00) art. 91317-08045-00
По запросу
14
COVER, CYLINDER HEAD art. 4D3-11190-00-00
По запросу
15
PLATE, BREATHER art. 5XT-11165-00-00
По запросу
16
GASKET, CYLINDER HEA art. 4D3-11196-00-00
По запросу
17
Болт Yamaha art. 95022-06010-00
По запросу
18
PIPE, BREATHER 1 art. 4D3-11166-00-00
По запросу
19
CLIP,SCISSOR(replaces 90467-12053-00) art. 90467-11044-00
По запросу
20
Кольцо резиновое Yamaha art. 93211-05471-00
от 1 491 ₽
21
Болт Yamaha art. 95022-06020-00
По запросу
22
COVER, CYLINDER HEAD art. 4D3-11186-00-00
По запросу
23
O-RING art. 93210-54001-00
По запросу
24
PLATE art. 5XT-1111F-00-00
По запросу
25
Болт Yamaha art. 95022-06012-00
По запросу
26
DR7EA NGK SPLUG 10(replaces NGK-DR7EA-00-00) art. DR7-EA000-00-00
По запросу
27
BOLT, STUD art. 90116-08023-00
По запросу
