модель 2008 года
- Модель Raptor 250
- Код модели RAPTOR 250 SPECIAL EDITION (YFM25RSPX)

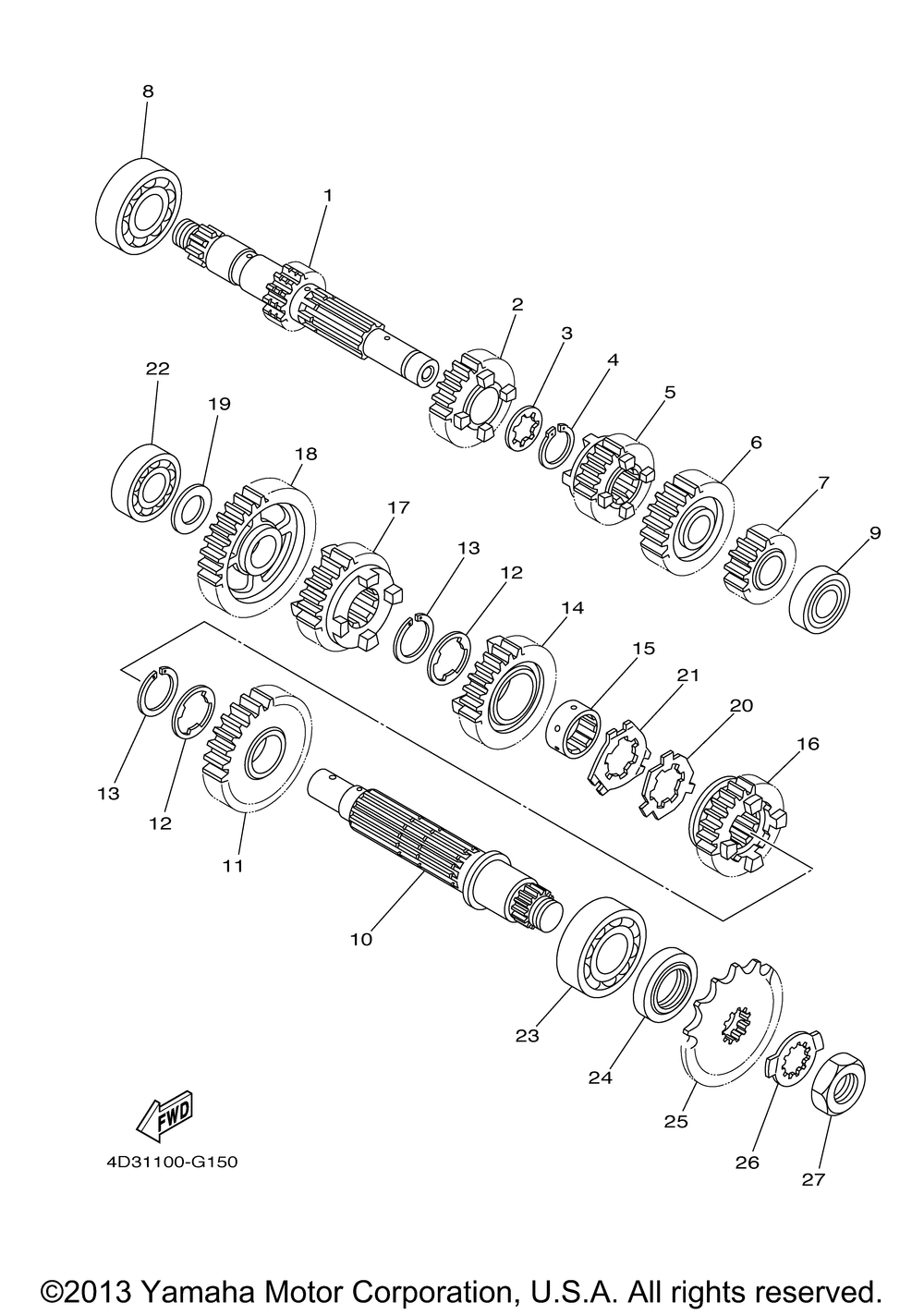

Схема трансмиссии для RAPTOR 250 SPECIAL EDITION (YFM25RSPX)
Схема
Детали
Номер
Наименование детали
Цена
1
AXLE, MAIN art. 4D3-17411-00-00
По запросу
2
GEAR, 4TH PINION (24 art. 4D3-17141-00-00
По запросу
3
WASHER,SPEC'L SHAPE art. 90209-18208-00
По запросу
4
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
5
GEAR, 3RD PINION (21 art. 4D3-17131-00-00
По запросу
6
GEAR, 5TH PINION (29 art. 4D3-17151-00-00
По запросу
7
GEAR, 2ND PINION (18 art. 4D3-17121-00-00
По запросу
8
BEARING(replaces 93306-20427-00) art. 93306-20447-00
По запросу
9
BEARING art. 93306-00320-00
По запросу
10
DRIVE AXLE ASSY art. 4D3-17402-00-00
По запросу
11
GEAR, 2ND WHEEL (33T art. 4D3-17221-00-00
По запросу
12
WASHER,SPEC'L SHAPE art. 90209-22191-00
По запросу
13
Стопорное кольцо Yamaha art. 93440-25084-00
от 525 ₽
14
GEAR, 3RD WHEEL (29T art. 4D3-17231-00-00
По запросу
15
COLLAR art. 90387-22017-00
По запросу
16
GEAR, 5TH WHEEL (28T art. 4D3-17251-00-00
По запросу
17
GEAR, 4TH WHEEL (24T art. 4D3-17241-00-00
По запросу
18
GEAR, 1ST WHEEL (37T art. 4D3-17211-00-00
По запросу
19
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
20
WASHER, CLAW art. 90214-22004-00
По запросу
21
WASHER, CLAW art. 90214-22005-00
По запросу
22
Подшипник Yamaha art. 93306-20332-00
По запросу
23
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
24
OIL SEAL,SD-TYPE art. 93102-25226-00
По запросу
25
Звезда ведущая Yamaha art. 9383R-14236-00
от 4 179 ₽
26
WASHER,LOCK art. 90215-23265-00
По запросу
27
NUT,SPEC'L SHAPE art. 90179-18552-00
По запросу
