модель 2008 года
- Модель Raptor 250
- Код модели RAPTOR 250 SPECIAL EDITION (YFM25RSPX)

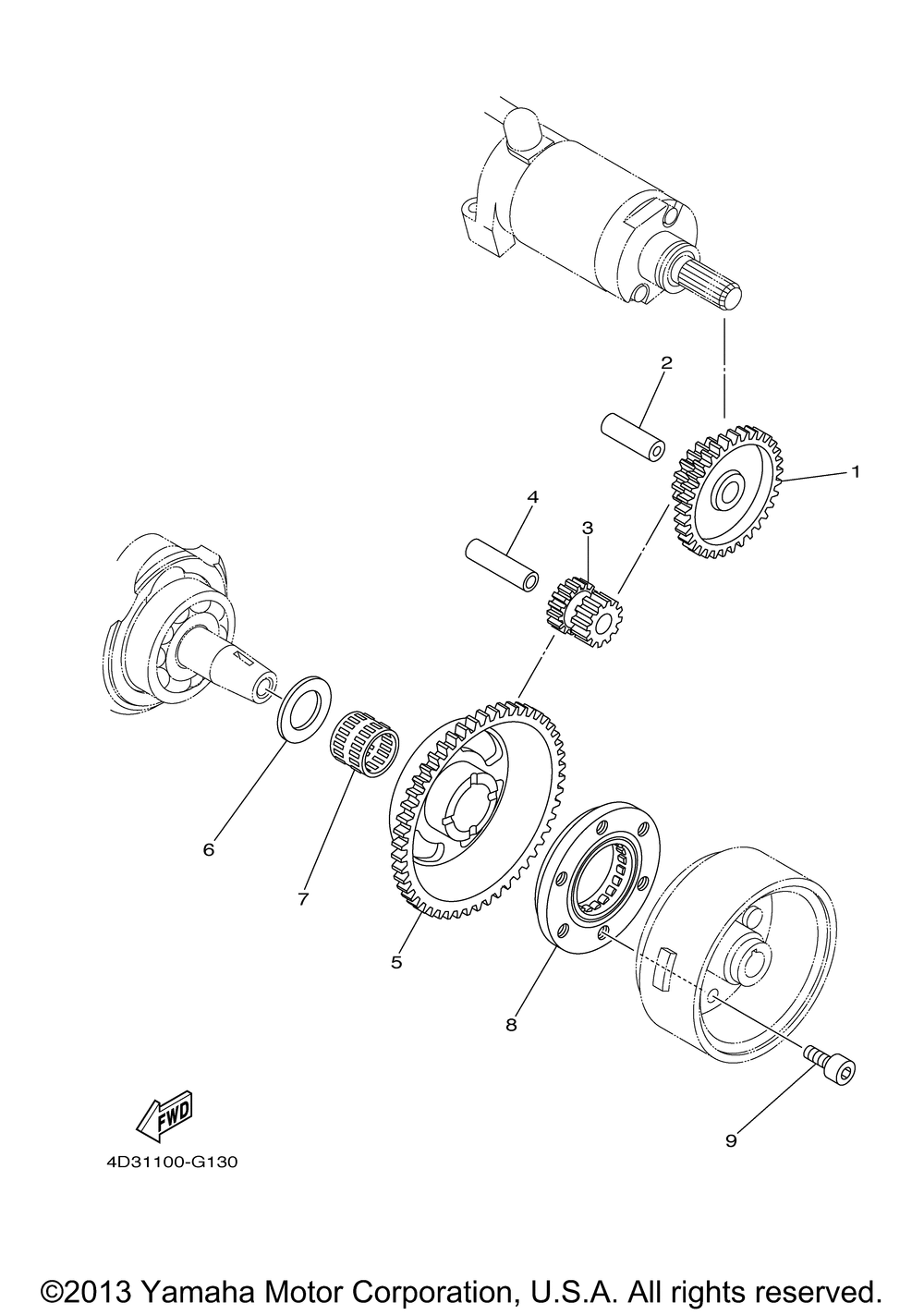

Схема сцепления стартера для RAPTOR 250 SPECIAL EDITION (YFM25RSPX)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, IDLER 1 art. 5XT-15512-00-00
По запросу
2
SHAFT 1 art. 1VJ-15521-00-00
По запросу
3
GEAR, IDLER 2 art. 5XT-15517-00-00
По запросу
4
SHAFT 1 art. 36Y-15521-01-00
По запросу
5
GEAR 3 art. 5XT-15515-00-00
По запросу
6
WASHER,PLATE art. 90201-25291-00
По запросу
7
BEARING,CYL.#10 art. 93310-225N0-00
По запросу
8
STARTER ONE-WAY AS art. 5BP-15590-00-00
По запросу
9
BOLT(replaces 90110-08053-00) art. 91317-08016-00
По запросу
