модель 2008 года
- Модель Raptor 250
- Код модели RAPTOR 250 SPECIAL EDITION (YFM25RSPX)

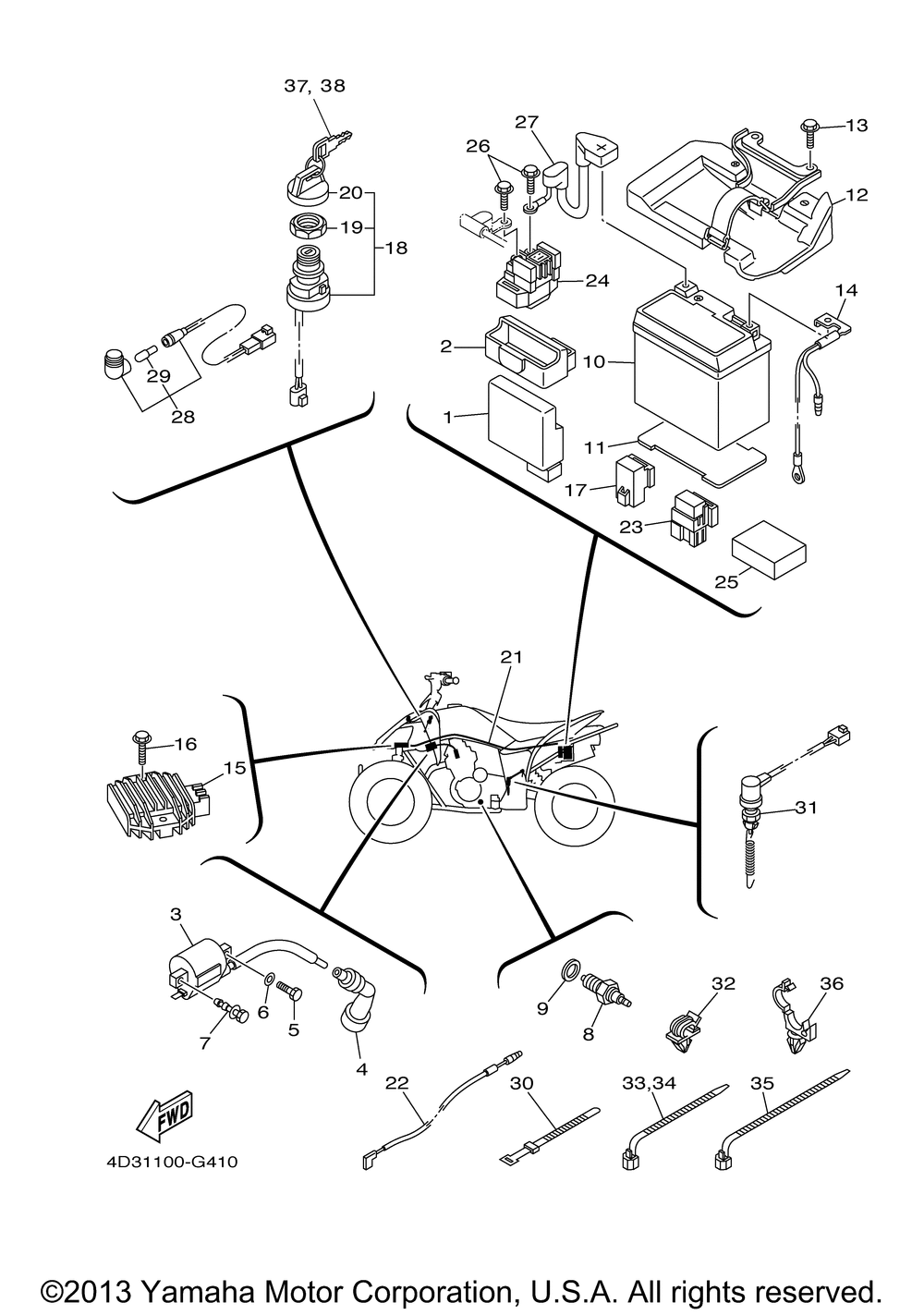

Схема электрооборудования 1 для RAPTOR 250 SPECIAL EDITION (YFM25RSPX)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. UNIT ASSY art. 4D3-85540-00-00
По запросу
2
BAND art. 4D3-85546-00-00
По запросу
3
IGNITION COIL ASSY(replaces 3NS-82310-10-00) art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
4
PLUG CAP ASY art. 3NS-82370-00-00
По запросу
5
Болт art. 97017-06020-00
По запросу
6
Шайба Yamaha art. 92990-06600-00
от 420 ₽
7
Болт art. 90109-06723-00
По запросу
8
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
9
Прокладка art. 90430-10148-00
По запросу
10
YTZ7S HE YUASA BATT(replaces BTY-YTZ7S-HE-00) art. YTZ-7SHE0-00-00
По запросу
11
SEAT, BATTERY art. 4D3-82122-00-00
По запросу
12
BATTERY PLATE COMP art. 4D3-82106-00-00
По запросу
13
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
14
WIRE, MINUS LEAD art. 4D3-82116-00-00
По запросу
15
Реле регулятор Yamaha art. 5GT-81960-00-00
от 9 900 ₽
16
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
17
RELAY ASY.(replaces 1RL-81950-92-00) art. 12R-81950-02-00
По запросу
18
MAIN SWITCH ASSY(replaces 5LP-82510-00-00) art. 5LP-82510-01-00
По запросу
19
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
20
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
21
Проводка в сборе Yamaha Raptor 250 art. 4D3-82590-00-00
от 29 000 ₽
22
WIRE, LEAD art. 4D3-82541-00-00
По запросу
23
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
24
STARTER RELAY ASSY art. 4D3-81940-00-00
По запросу
25
DAMPER art. 4D3-8252R-00-00
По запросу
26
Болт Yamaha art. 95022-06008-00
от 168 ₽
27
WIRE, PLUS LEAD art. 4D3-82115-00-00
По запросу
28
PILOT LIGHT ASSY art. 4D3-83530-00-00
По запросу
29
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
30
Зажим пластиковый art. 437-83936-01-00
По запросу
31
STOP SWITCH ASSY art. 4D3-82530-00-00
По запросу
32
CLAMP art. 90464-07011-00
По запросу
33
Зажим art. 90464-15195-00
По запросу
34
Зажим art. 90464-15195-00
По запросу
35
Зажим art. 90464-15195-00
По запросу
36
Зажим Yamaha art. 90464-20010-00
По запросу
37
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
38
KEY BLANK (B-TYPE) art. 90890-56002-00
По запросу
