модель 2013 года
- Модель Raptor 125
- Код модели RAPTOR 125 (YFM125RDW/YFM125RDL)

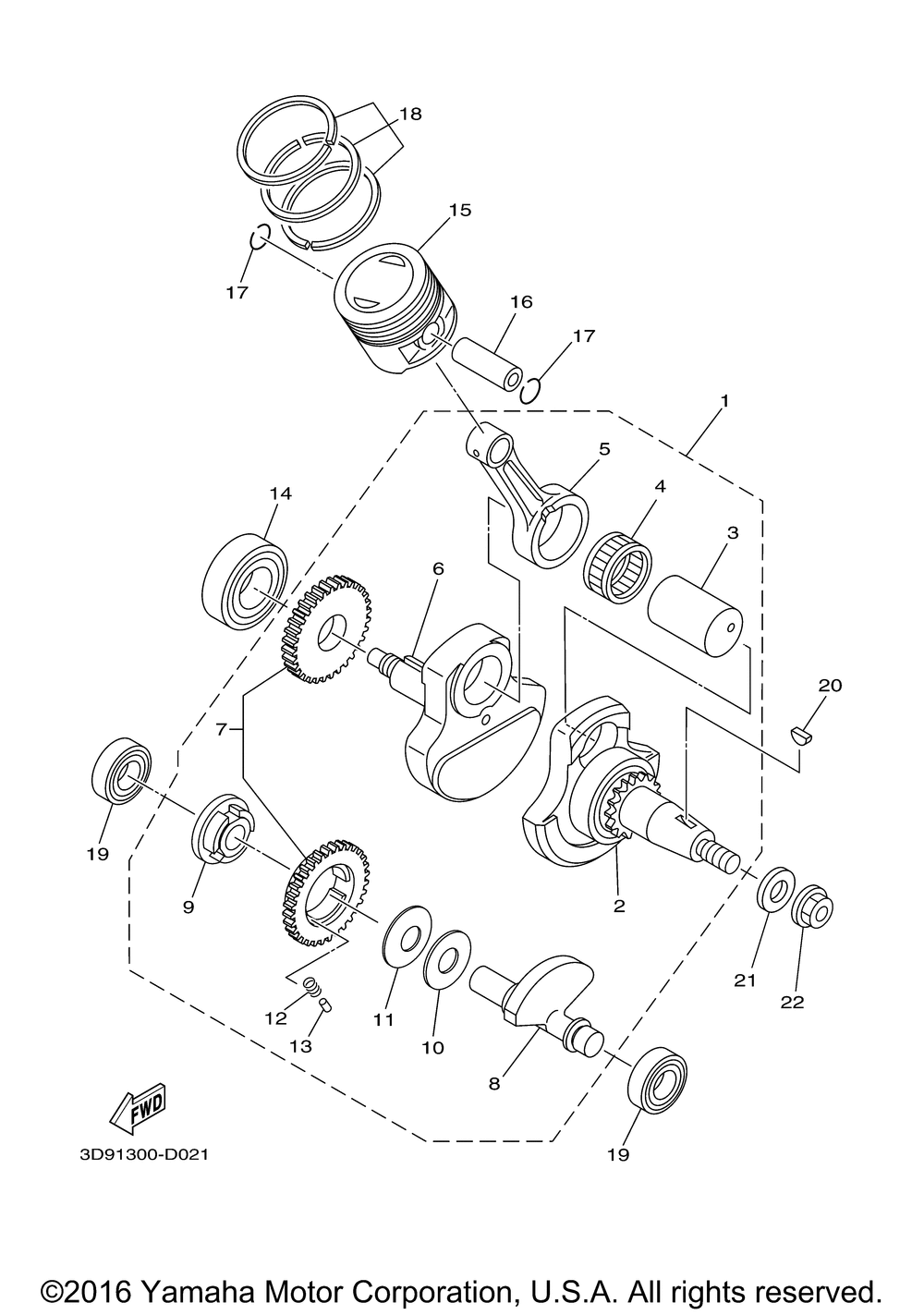

Схема коленвала и поршней для RAPTOR 125 (YFM125RDW/YFM125RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKSHAFT ASSY art. 3D9-W1140-00-00
По запросу
2
CRANK 1 art. 3D9-W1141-00-00
По запросу
3
PIN, CRANK 1 art. 5VL-E1681-00-00
По запросу
4
BEARING art. 93310-629Y3-00
По запросу
5
ROD, CONNECTING(replaces 5VL-E1651-00-00) art. 2MP-E1651-00-00
По запросу
6
CRANK 2 art. 5VL-E1422-00-00
По запросу
7
GEAR, BALANCE WELGHT art. 5VL-Y1153-20-00
По запросу
8
WEIGHT 1 art. 5VL-E1454-10-00
По запросу
9
BOSS, BUFFER art. 5VL-E1496-00-00
По запросу
10
PLATE, ABSORBER art. 5VL-E1533-00-00
По запросу
11
WASHER, CONICAL SPRI art. 90208-26800-00
По запросу
12
SPRING, COMPRESSION art. 90501-16001-00
По запросу
13
PIN, DOWEL(replaces 93604-08800-00) art. 93604-08071-00
По запросу
14
BEARING art. 93306-205XJ-00
По запросу
15
PISTON (STD)(replaces 5VL-E1631-00-00) art. 5VL-E1631-10-00
По запросу
16
PIN, PISTON art. 5VL-E1633-00-00
По запросу
17
Кольцо стопорное поршневого пальца Yamaha art. 93450-16068-00
от 882 ₽
18
PISTONRING SET(replaces 5VL-Y1161-00-00) art. 5VL-W1161-00-00
По запросу
19
BEARING art. 93306-202XN-00
По запросу
20
KEY,WOODRUFF art. 90280-03017-00
По запросу
21
WASHER,PLATE art. 90201-122H1-00
По запросу
22
NUT, FLANGE(replaces 90179-12863-00) art. 95702-12500-00
По запросу
