модель 2013 года
- Модель Raptor 125
- Код модели RAPTOR 125 (YFM125RDW/YFM125RDL)

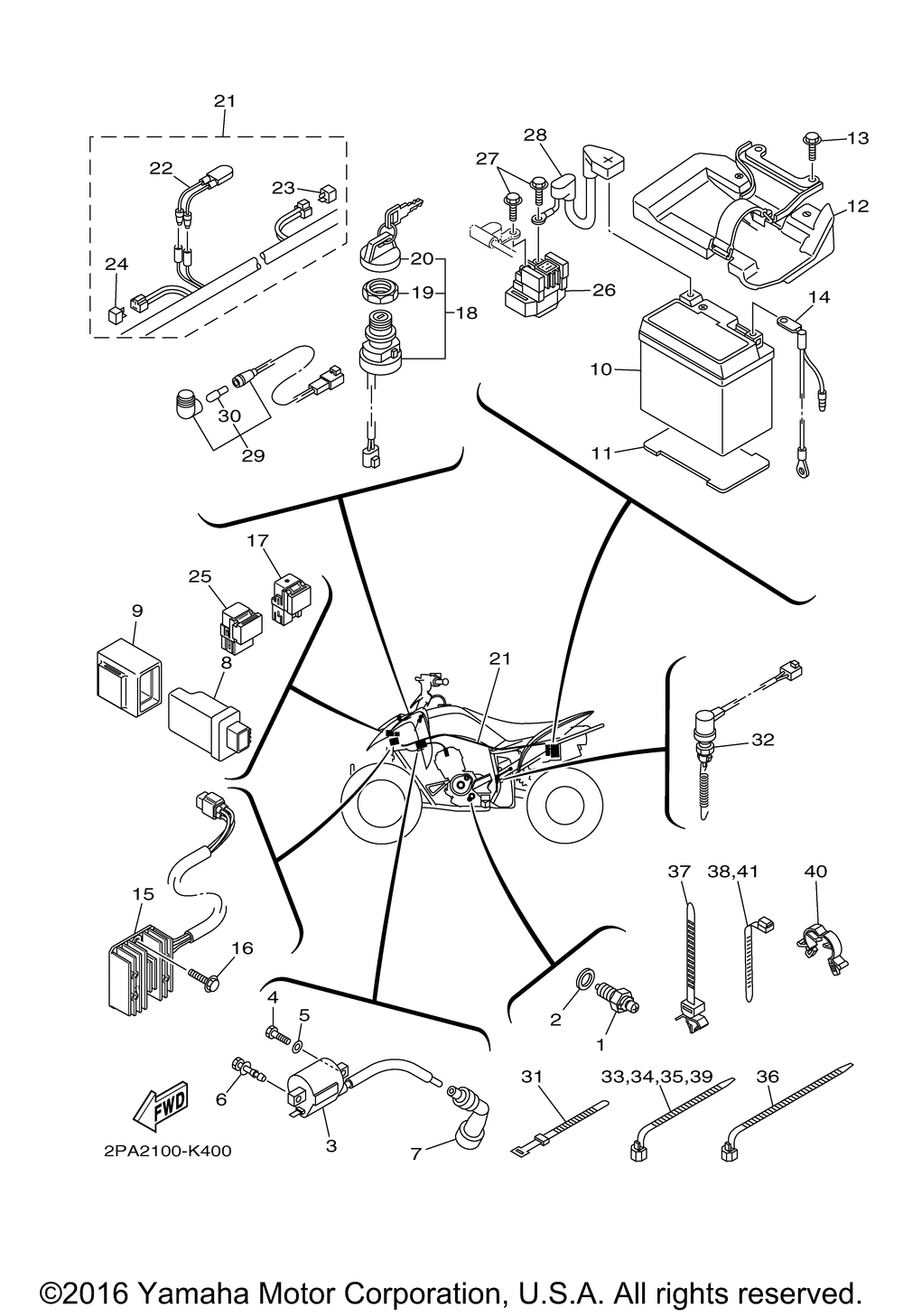

Схема электрооборудования 1 для RAPTOR 125 (YFM125RDW/YFM125RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
NEUTRAL SWITCH ASS art. 5VL-H2540-11-00
По запросу
2
GASKET art. 90430-10819-00
По запросу
3
IGNITION COIL ASSY(replaces 4BE-82310-10-00) art. 3KJ-82310-12-00
от 3 490 ₽
Аналог
Катушка зажигания Yamaha 3KJ-82310-12-00
art. 3KJ-82310-13-00
5 975 ₽
Требуется 1 шт.
Подписаться
4
Болт art. 97017-06020-00
По запросу
5
Шайба Yamaha art. 92990-06600-00
от 420 ₽
6
Болт art. 90109-06723-00
По запросу
7
PLUG CAP ASSY art. 2PA-82370-00-00
По запросу
8
C.D.I. UNIT ASSY art. 2PA-85540-00-00
По запросу
9
BAND(replaces 2PA-85546-00-00) art. 5VL-H5546-00-00
По запросу
10
YTZ7S HE YUASA BATT(replaces 1S4-82100-10-00) art. YTZ-7SHE0-00-00
По запросу
11
SEAT, BATTERY art. 4D3-82122-00-00
По запросу
12
BATTERY PLATE COMP art. 4D3-82106-10-00
По запросу
13
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
14
WIRE, MINUS LEAD art. 2PA-H2116-00-00
По запросу
15
RECTIFIER & REGULATO art. 2PA-81960-00-00
По запросу
16
BOLT, FLANGE(replaces 95802-06014-00) art. 95817-06014-00
По запросу
17
Реле 4 ножки Yamaha art. 8FP-81950-01-00
от 3 938 ₽
18
MAIN SWITCH ASSY(replaces 5LP-82510-00-00) art. 5LP-82510-01-00
По запросу
19
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
20
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
21
WIRE HARNESS ASSY art. 2PA-82590-00-00
По запросу
22
THERMO SWITCH ASSY art. 4D3-82560-00-00
По запросу
23
Диод Yamaha art. 4WA-81980-00-00
По запросу
24
Диод электрический art. 3WP-81980-00-00
По запросу
25
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
26
STARTER RELAY ASSY art. 4D3-81940-00-00
По запросу
27
Болт Yamaha art. 95022-06008-00
от 168 ₽
28
WIRE, PLUS LEAD art. 4D3-82115-00-00
По запросу
29
PILOT LIGHT ASSY art. 4D3-83530-00-00
По запросу
30
Лампочка 12В Yamaha art. 3FV-83517-00-00
от 935 ₽
31
Зажим пластиковый art. 437-83936-01-00
По запросу
32
STOP SWITCH ASSY art. 4D3-82530-00-00
По запросу
33
Зажим art. 90464-15195-00
По запросу
34
Зажим art. 90464-15195-00
По запросу
35
Зажим art. 90464-15195-00
По запросу
36
Зажим art. 90464-15195-00
По запросу
37
Хомут с фиксатором art. 90464-10112-00
По запросу
38
CLAMP art. 90464-13077-00
По запросу
39
Зажим art. 90464-15195-00
По запросу
40
CLAMP art. 90464-23239-00
По запросу
41
CLAMP art. 90464-13077-00
По запросу
