модель 2013 года
- Модель Raptor 125
- Код модели RAPTOR 125 (YFM125RDW/YFM125RDL)

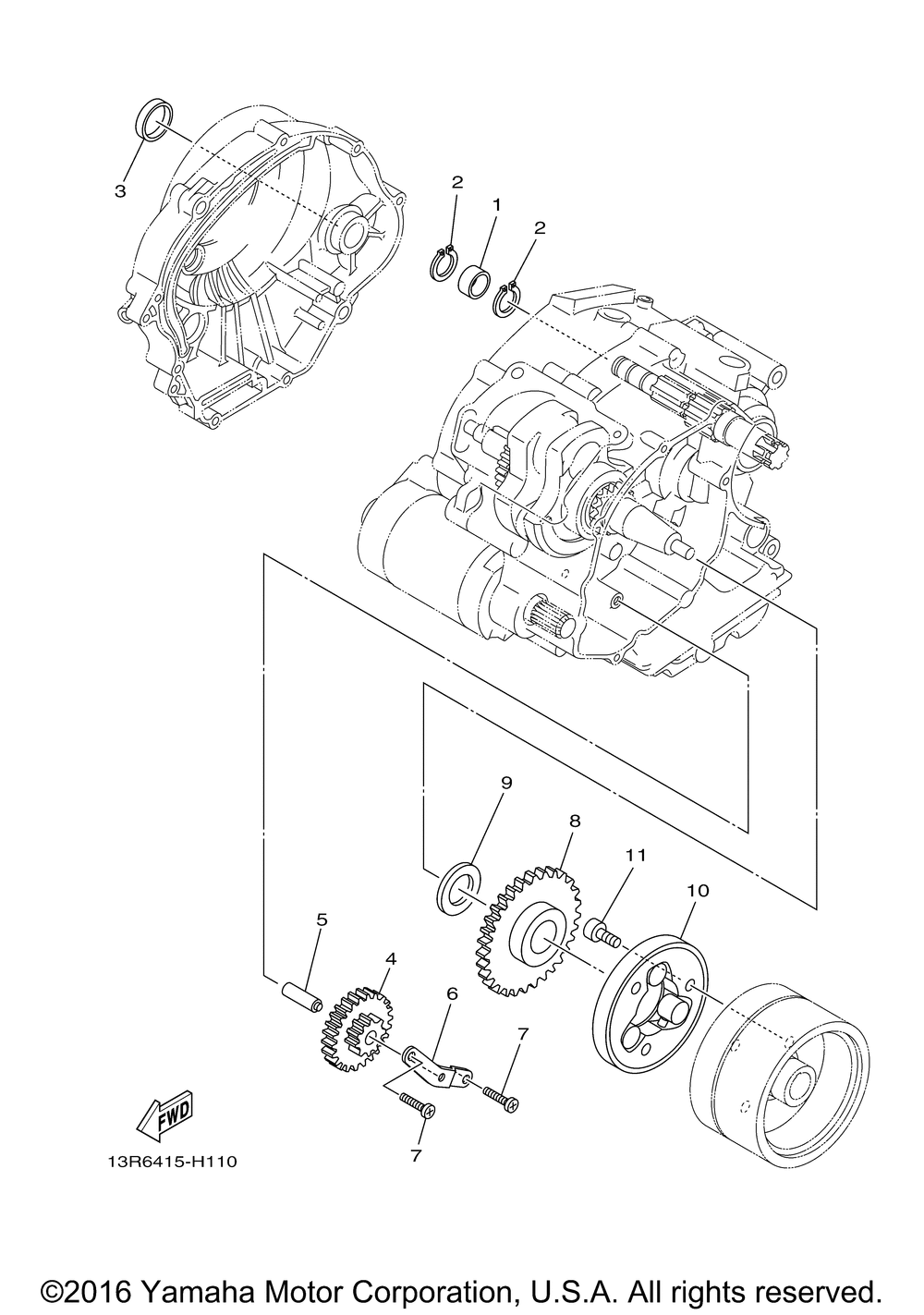

Схема сцепления стартера для RAPTOR 125 (YFM125RDW/YFM125RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
BUSH, BIMETAL FORMED(replaces 90387-15803-00) art. 90384-15805-00
По запросу
2
Стопорное кольцо Yamaha art. 99009-15400-00
от 788 ₽
3
PLUG art. 90338-30816-00
По запросу
4
GEAR, IDLER 1(replaces 5VL-E5512-00-00) art. 3LN-15512-00-00
По запросу
5
SHAFT 1 art. 5VL-E5521-00-00
По запросу
6
PLATE, IDLE GEAR art. 5VL-E5532-00-00
По запросу
7
SCREW, PAN HEAD art. 98512-06012-00
По запросу
8
GEAR, IDLER 2 art. 5VL-E5517-00-00
По запросу
9
WASHER, PLATE art. 90201-258D7-00
По запросу
10
STARTER CLUTCH OUT(replaces 4FP-E5580-00-00) art. 2MP-E5580-00-00
По запросу
11
BOLT(replaces 91312-08016-00) art. 91317-08016-00
По запросу
