модель 2013 года
- Модель Raptor 125
- Код модели RAPTOR 125 (YFM125RDW/YFM125RDL)

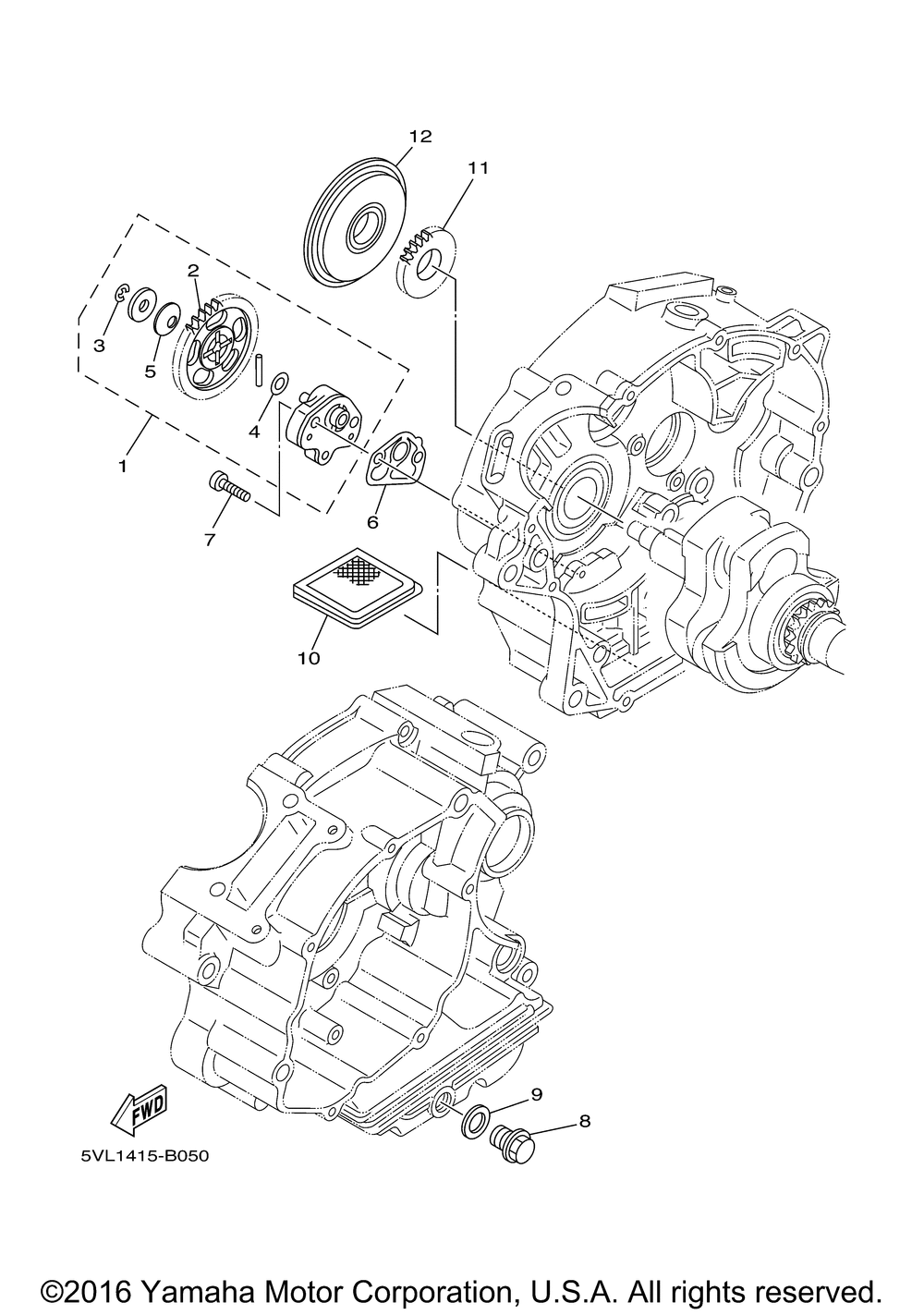

Схема масляного насоса для RAPTOR 125 (YFM125RDW/YFM125RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
OIL PUMP ASSY art. 5VL-E3300-01-00
По запросу
2
GEAR, PUMP DRIVEN art. 5VL-E3325-00-00
По запросу
3
CIRCLIP(replaces 99002-05600-00) art. 99080-05600-00
По запросу
4
WASHER,PLATE art. 90201-07641-00
По запросу
5
WASHER, CONICAL SP art. 90208-07052-00
По запросу
6
GASKET, PUMP COVER art. 5VL-E3329-00-00
По запросу
7
SCREW, FLAT FILLISTE(replaces 90155-06800-00) art. 90155-06002-00
По запросу
8
PLUG,STRAIGHT SCREW art. 90340-12097-00
По запросу
9
Кольцо уплотнительное Yamaha 90430-12227-00 art. 90430-12207-00
от 935 ₽
10
(replaces 4FP-E3411-00-00) art. 22F-13411-01-00
По запросу
11
GEAR, PUMP DRIVE art. 5VL-E3324-00-00
По запросу
12
FILTER,ROTARY art. 5VL-E3451-00-00
По запросу
