модель 2013 года
- Модель Raptor 125
- Код модели RAPTOR 125 (YFM125RDW/YFM125RDL)

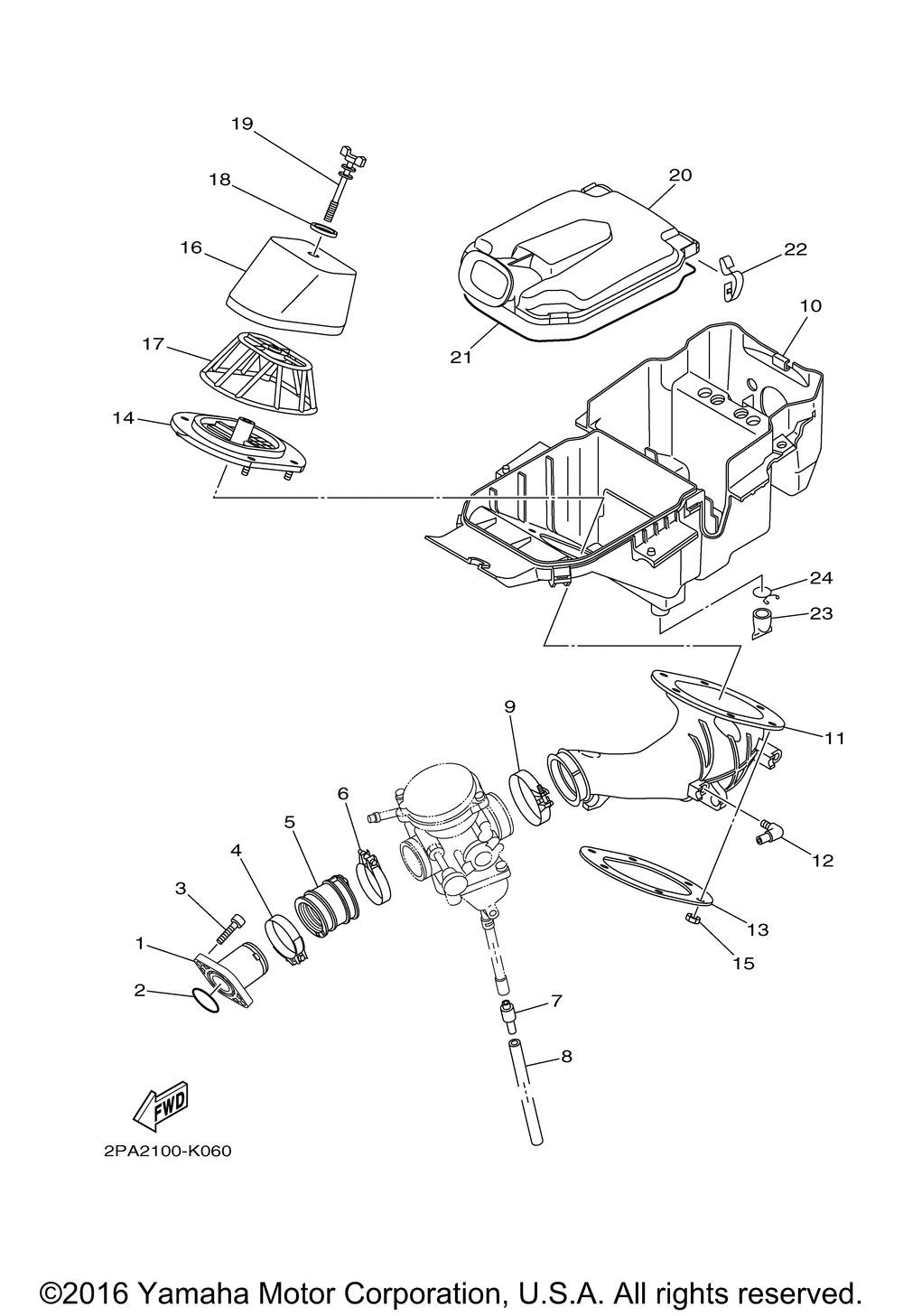

Схема впускной системы для RAPTOR 125 (YFM125RDW/YFM125RDL)
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, CARBURETOR art. 2PA-E3586-00-00
По запросу
2
Кольцо резиновое Yamaha art. 93210-30611-00
от 1 491 ₽
3
Болт Yamaha art. 91314-06020-00
от 263 ₽
4
BAND art. 2PA-13474-00-00
По запросу
5
JOINT, CARBURETOR 2 art. 2PA-13596-00-00
По запросу
6
HOSE CLAMP ASSY art. 90450-47002-00
По запросу
7
Трубка соединительная art. 24W-14193-00-00
По запросу
8
TUBE, FLEXIBLE (3NV)(replaces 91A20-07010-00) art. 91A21-07020-00
По запросу
9
HOSE CLAMP ASSY art. 90450-58003-00
По запросу
10
CASE, AIR CLEANER 1 art. 4D3-14411-00-00
По запросу
11
JOINT, AIR CLEANER 1 art. 4D3-14453-00-00
По запросу
12
PIPE art. 31A-14419-00-00
По запросу
13
PLATE art. 2XJ-14477-00-00
По запросу
14
HOLDER, GUIDE art. 4D3-14459-00-00
По запросу
15
NUT,U(replaces 95602-05100-00) art. 95617-05100-00
По запросу
16
ELEMENT,AIR CLNR(replaces 2XJ-14451-00-00) art. 2XJ-14451-01-00
По запросу
17
GUIDE,ELEMENT art. 2XJ-14458-00-00
По запросу
18
WASHER,SPEC'L SHAPE art. 90209-06096-00
По запросу
19
BOLT, WING(replaces 90122-06035-00) art. 90122-06005-00
По запросу
20
CAP, CLEANER CASE 1 art. 4D3-14412-00-00
По запросу
21
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
22
Зажим Yamaha art. 5TH-14436-00-00
от 900 ₽
23
Сливная пробка вариатора Yamaha art. 59V-14457-00-00
По запросу
24
Зажим сливной пробки корпуса воздушного фильтра Yamaha art. 90467-220A1-00
По запросу
