модель 2017 года
- Модель Raptor 700
- Код модели RAPTOR 700R SE (YFM70RSSHB)

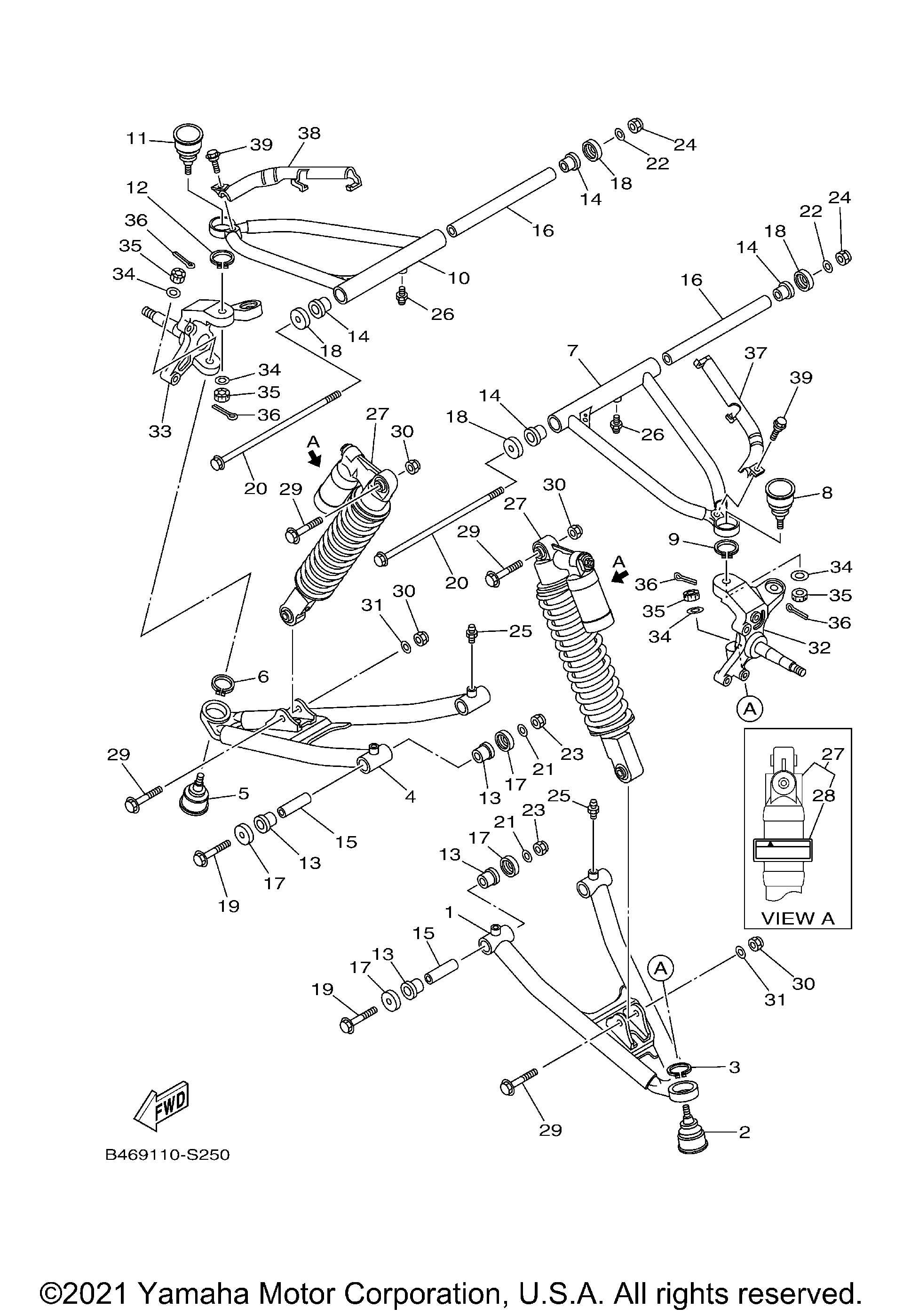

Схема передней подвески и колеса для RAPTOR 700R SE (YFM70RSSHB)
Схема
Детали
Номер
Наименование детали
Цена
1
FRONT LOWER ARM COMP. (LEFT)(replaces 1PE-F3570-80-00) art. 1PE-F357A-80-00
По запросу
2
Шаровая опора Yamaha art. 5LP-23579-00-00
от 1 190 ₽
Аналог
3 900 ₽
Требуется 1 шт.
Аналог
3 310 ₽
Требуется 1 шт.
3
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
4
FRONT LOWER ARM COMP. (RIGHT)This item has been discontinued and may not be available. Contact us for more information. art. 1PE-F3580-80-00
По запросу
5
Шаровая опора Yamaha art. 5LP-23579-00-00
от 1 190 ₽
Аналог
3 900 ₽
Требуется 1 шт.
Аналог
3 310 ₽
Требуется 1 шт.
6
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
7
FRONT UPPER ARM COMP. (LEFT) art. 2LS-F3540-20-00
По запросу
8
Шаровая опора Yamaha art. 5LP-23579-00-00
от 1 190 ₽
Аналог
3 900 ₽
Требуется 1 шт.
Аналог
3 310 ₽
Требуется 1 шт.
9
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
10
FRONT UPPER ARM COMP. (RIGHT)(replaces 2LS-F3550-20-00) art. 2LS-F355A-20-00
По запросу
11
Шаровая опора Yamaha art. 5LP-23579-00-00
от 1 190 ₽
Аналог
3 900 ₽
Требуется 1 шт.
Аналог
3 310 ₽
Требуется 1 шт.
12
Стопорное кольцо Yamaha art. 99009-30400-00
от 525 ₽
13
Втулка рычага Yamaha art. 90381-15088-00
от 2 405 ₽
Аналог
2 657 ₽
Требуется 8 шт.
Аналог
3 161 ₽
Требуется 8 шт.
Аналог
Ремкомплект переднего верхнего рычага Yamaha
art. WE341005
3 329 ₽
Требуется 8 шт.
Подписаться
14
Втулка рычага Yamaha art. 90381-15088-00
от 2 405 ₽
Аналог
2 657 ₽
Требуется 4 шт.
Аналог
3 161 ₽
Требуется 4 шт.
Аналог
Ремкомплект переднего верхнего рычага Yamaha
art. WE341005
3 329 ₽
Требуется 4 шт.
Подписаться
15
Втулка подвески Yamaha art. 90387-101R3-00
от 2 120 ₽
Аналог
2 657 ₽
Требуется 4 шт.
16
Втулка металлическая рычага подвески Yamaha art. 90387-100Y6-00
По запросу
17
Крышка-cальник задней цапфы Yamaha art. 1UY-23517-01-00
от 725 ₽
18
Крышка-cальник задней цапфы Yamaha art. 1UY-23517-01-00
от 725 ₽
19
BOLT, FLANGE art. 90105-10135-00
По запросу
20
Болт верхнего рычага Yamaha art. 90105-10651-00
По запросу
21
WASHER, PLATE art. 90201-10037-00
По запросу
22
WASHER, PLATE art. 90201-10037-00
По запросу
23
NUT, SELF-LOCKING art. 90185-10012-00
от 725 ₽
24
NUT, SELF-LOCKING art. 90185-10012-00
от 725 ₽
25
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
26
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
27
Амортизатор передний Yamaha art. B46-F3390-00-00
По запросу
28
. .LABEL, WARNING art. 1HP-F2259-01-00
По запросу
29
Болт крепления амортизатора Yamaha art. 90105-10131-00
По запросу
30
NUT, SELF-LOCKING art. 90185-10012-00
от 725 ₽
31
Шайба Yamaha art. 90201-10035-00
от 525 ₽
32
Левый поворотный кулак art. 1S3-23501-01-00
По запросу
33
Правый поворотный кулак Yamaha art. 1S3-23502-01-00
По запросу
34
Шайба Yamaha art. 90209-10229-00
По запросу
35
Гайка Yamaha art. 90171-10001-00
от 368 ₽
36
PIN, COTTER(replaces 91402-20020-00) art. 91490-20025-00
По запросу
37
HOLDER, BRAKE HOSE 1 art. 2LS-F5875-00-00
По запросу
38
HOLDER, BRAKE HOSE 2 art. 2LS-F5876-00-00
По запросу
39
Болт Yamaha art. 90109-06264-00
По запросу
