модель 2017 года
- Модель Raptor 700
- Код модели RAPTOR 700R SE (YFM70RSSHB)

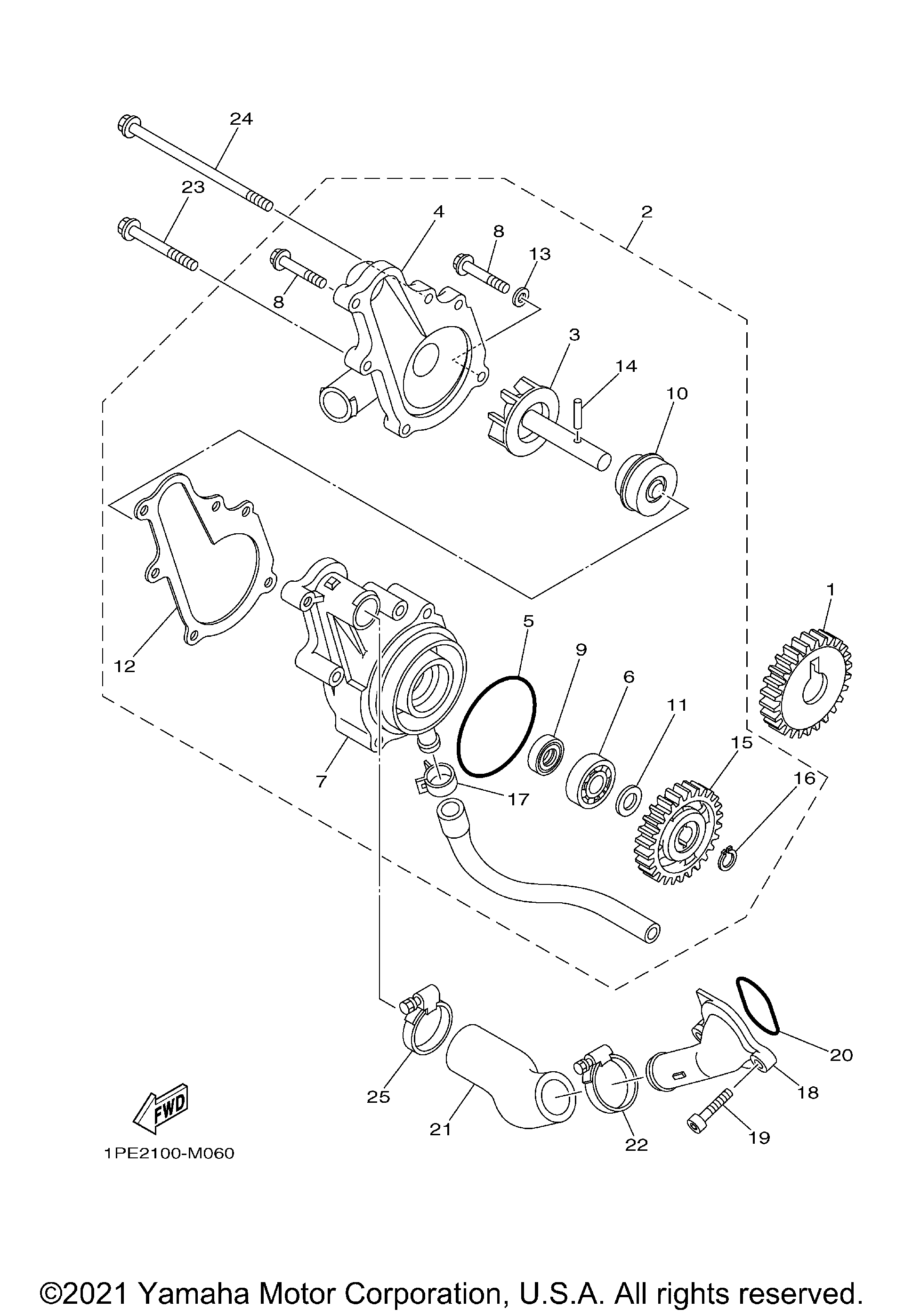

Схема водяной помпы для RAPTOR 700R SE (YFM70RSSHB)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, DRIVE art. 1S3-12436-00-00
По запросу
2
Водяная помпа Yamaha art. 1S3-12420-00-00
По запросу
3
Вал водяной помпы Yamaha art. 1S3-12450-00-00
По запросу
4
. .COVER, HOUSING art. 1S3-12422-00-00
от 8 930 ₽
5
. .O-RING art. 93210-61750-00
По запросу
6
Подшипник Yamaha art. 93306-00105-00
от 2 352 ₽
7
. .HOUSING, WATER PUMP art. 1S3-12421-00-00
По запросу
8
. BOLT, FLANGE art. 95022-06025-00
По запросу
9
Сальник Yamaha art. 93101-12173-00
от 290 ₽
10
Сальник водяной помпы Yamaha art. 4C8-12438-00-00
от 5 051 ₽
11
. .WASHER, PLATE art. 90201-12541-00
По запросу
12
Прокладка водяной помпы Yamaha art. 1S3-12428-00-00
от 997 ₽
13
Шайба Yamaha art. 90430-06014-00
По запросу
14
. .PIN, DOWEL art. 93603-16219-00
По запросу
15
Шестерня водяной помпы Yamaha art. 5VK-12459-00-00
По запросу
16
Стопор Yamaha art. 99009-12400-00
от 578 ₽
17
. .CLIP(replaces 90467-13062-00) art. 90467-14117-00
По запросу
18
JOINT 1 art. 1S3-12469-00-00
от 5 640 ₽
Аналог
Крышка термостата Nicenc для Yamaha Raptor 700 06-25 ( 1S3-12469-00-00 + 1S3-12413-00-00 )
art. 3121023601
5 640 ₽
Требуется 1 шт.
19
Болт Yamaha art. 91314-06020-00
от 263 ₽
20
Кольцо уплотнительное водяной помпы Yamaha art. 93210-33006-00
от 630 ₽
21
HOSE 2 art. 1S3-12577-00-00
По запросу
22
Хомут патрубка охлаждения Yamaha art. 90450-32015-00
По запросу
23
Болт Yamaha art. 95022-06050-00
По запросу
24
BOLT, FLANGE art. 95022-06110-00
По запросу
25
Хомут патрубка охлаждения Yamaha art. 90450-32015-00
По запросу
