модель 2017 года
- Модель Raptor 700
- Код модели RAPTOR 700R SE (YFM70RSSHB)

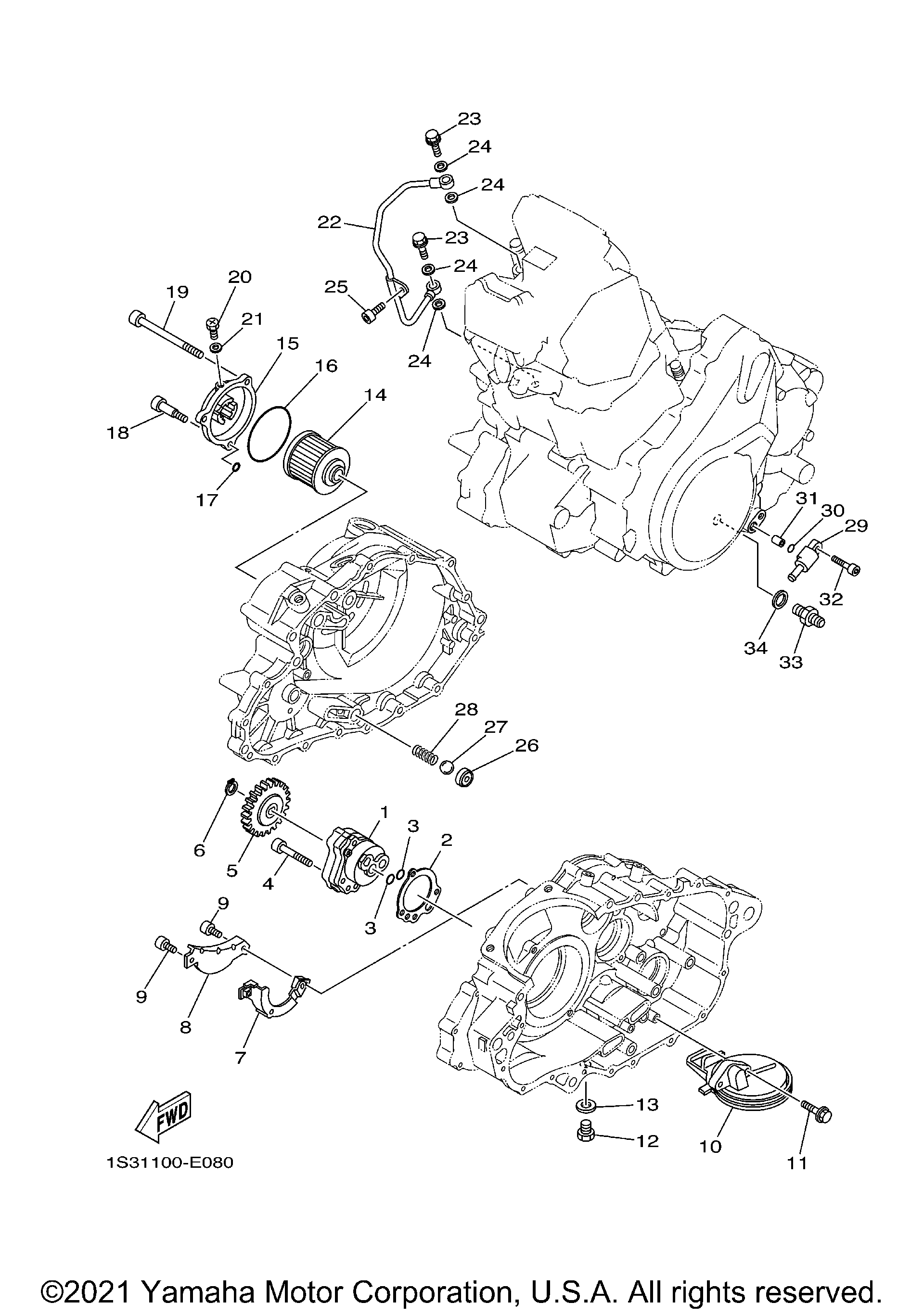

Схема масляного насоса для RAPTOR 700R SE (YFM70RSSHB)
Схема
Детали
Номер
Наименование детали
Цена
1
Масляный насос Yamaha art. 5LP-13300-00-00
По запросу
2
Прокладка масляного насоса Yamaha art. 5LP-13329-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-13361-00
от 500 ₽
4
BOLT, HEXAGON SOCKET HEAD art. 91312-06035-00
По запросу
5
Шестерня масляного насоса Yamaha art. 3AJ-13325-00-00
По запросу
6
Стопорное кольцо Yamaha art. 99009-11400-00
По запросу
7
COVER, PUMP 2 art. 1S3-13356-00-00
По запросу
8
COVER, PUMP GEAR art. 1S3-13327-00-00
По запросу
9
BOLT, HEXAGON SOCKET HEAD(replaces 90110-05030-00) art. 91312-05008-00
По запросу
10
STRAINER HOUSING ASSY art. 1S3-13410-00-00
По запросу
11
Болт Yamaha art. 95022-06020-00
По запросу
12
Болт заливной горловины редуктора Yamaha art. 90340-14029-00
от 1 187 ₽
13
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
14
Фильтр масляный Yamaha art. 4X7-13440-90-00
от 460 ₽
15
Крышка масляного фильтра Yamaha art. 1S3-13447-00-00
По запросу
16
Уплотнительное кольцо Yamaha art. 93210-64297-00
По запросу
17
Уплотнительное кольцо Yamaha art. 93210-07135-00
По запросу
18
BOLT art. 90109-06169-00
По запросу
19
BOLT, HEXAGON SOCKET HEAD art. 91312-06095-00
По запросу
20
SCREW art. 90149-05018-00
По запросу
21
GASKET art. 90430-05126-00
По запросу
22
PIPE, DELIVERY 2 art. 1S3-13171-00-00
По запросу
23
BOLT, UNION art. 90401-10024-00
По запросу
24
Шайба Yamaha art. 90430-10188-00
По запросу
25
Болт Yamaha art. 91317-06012-00
По запросу
26
Втулка Yamaha art. 583-13113-00-00
По запросу
27
Шарик подшипника Yamaha art. 93503-08007-00
от 473 ₽
28
SPRING, COMPRESSION art. 90501-043E0-00
По запросу
29
PIPE, OIL 1 art. 1S3-13416-00-00
По запросу
30
Уплотнительное кольцо Yamaha art. 93210-10197-00
По запросу
31
Палец Yamaha art. 99530-10114-00
По запросу
32
BOLT, FLANGE art. 95022-06025-00
По запросу
33
JOINT art. 1S3-13132-00-00
По запросу
34
Шайба медная Yamaha art. 90430-14043-00
от 788 ₽
