модель 2017 года
- Модель Raptor 700
- Код модели RAPTOR 700R SE (YFM70RSSHB)

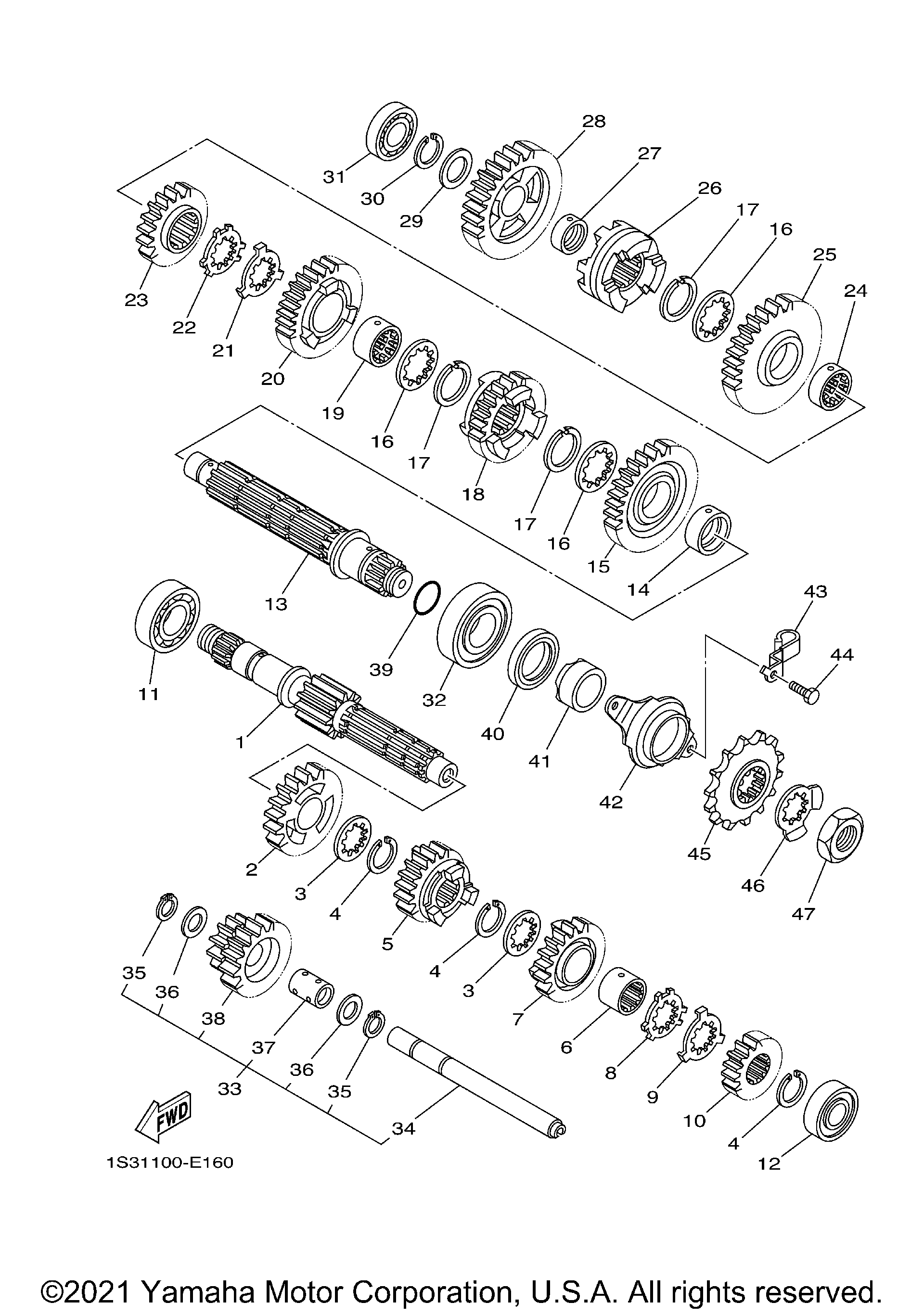

Схема трансмиссии для RAPTOR 700R SE (YFM70RSSHB)
Схема
Детали
Номер
Наименование детали
Цена
1
MAIN AXLE ASSY art. 1S3-17401-00-00
По запросу
2
Шестерня 5-ой передачи Yamaha Raptor 700 art. 1S3-17151-00-00
По запросу
3
WASHER art. 90209-22008-00
По запросу
4
Стопорное кольцо Yamaha art. 93440-25084-00
от 525 ₽
5
Шестерня 3-ей передачи КПП Yamaha art. 1S3-17131-00-00
По запросу
6
COLLAR art. 90387-22006-00
По запросу
7
GEAR, 4TH PINION (22T) art. 1S3-17141-00-00
По запросу
8
WASHER, CLAW art. 90214-22003-00
По запросу
9
WASHER, CLAW art. 90214-22002-00
По запросу
10
GEAR, 2ND PINION (14T) art. 1S3-17121-00-00
По запросу
11
Подшипник Yamaha art. 93306-20541-00
от 4 484 ₽
12
Подшипник Yamaha art. 93306-00431-00
По запросу
13
DRIVE AXLE ASSY art. 1S3-17402-00-00
По запросу
14
COLLAR art. 90387-28008-00
По запросу
15
GEAR, 2ND WHEEL (28T) art. 1S3-17221-00-00
По запросу
16
WASHER art. 90209-26008-00
По запросу
17
CIRCLIP art. 93440-28062-00
По запросу
18
GEAR, 4TH WHEEL (25T) art. 1S3-17241-00-00
По запросу
19
COLLAR art. 90387-26005-00
По запросу
20
GEAR, 3RD WHEEL (25T) art. 1PE-17231-00-00
По запросу
21
WASHER, CLAW art. 90214-26002-00
По запросу
22
WASHER, CLAW art. 90214-26003-00
По запросу
23
Шестерня 5 передачи Yamaha art. 1S3-17251-00-00
от 9 900 ₽
24
COLLAR art. 90387-26004-00
По запросу
25
Шестерня КПП 38 зубьев Yamaha art. 1S3-17211-00-00
от 12 432 ₽
26
CLUTCH, DOG art. 1S3-17285-00-00
По запросу
27
COLLAR art. 90387-20021-00
По запросу
28
GEAR, REVERSE WHEEL 2 (29T) art. 1S3-17253-00-00
По запросу
29
WASHER, PLATE (T=1.0) art. 90201-20276-00
По запросу
30
Стопорное кольцо Yamaha art. 99009-20400-00
от 450 ₽
31
Подшипник art. 93306-00423-00
По запросу
32
Подшипник Yamaha art. 93306-27803-00
По запросу
33
COUNTER AXLE ASSY art. 1S3-17430-00-00
По запросу
34
. .AXLE, IDLE art. 1S3-17432-00-00
По запросу
35
Стопорное кольцо Yamaha art. 93440-15012-00
от 990 ₽
36
. .WASHER, PLATE(replaces 90201-152P4-00) art. 90201-15701-00
По запросу
37
. .COLLAR art. 90387-1504G-00
По запросу
38
. .GEAR, REVERSE WHEEL1(12T/24T art. 1S3-17243-00-00
По запросу
39
O-RING art. 93210-25001-00
По запросу
40
Сальник Yamaha art. 93102-35393-00
По запросу
41
COLLAR art. 90387-28009-00
По запросу
42
PLATE, COVER art. 1S3-17471-00-00
По запросу
43
CLAMP art. 90461-10011-00
По запросу
44
BOLT, HEXAGON(replaces 97022-06014-00) art. 97012-06014-00
По запросу
45
Звезда ведущая Yamaha art. 9383G-14231-00
По запросу
46
WASHER, LOCK art. 90215-25003-00
По запросу
47
Гайка Yamaha art. 90179-22011-00
По запросу
