модель 2017 года
- Модель Raptor 700
- Код модели RAPTOR 700R SE (YFM70RSSHB)

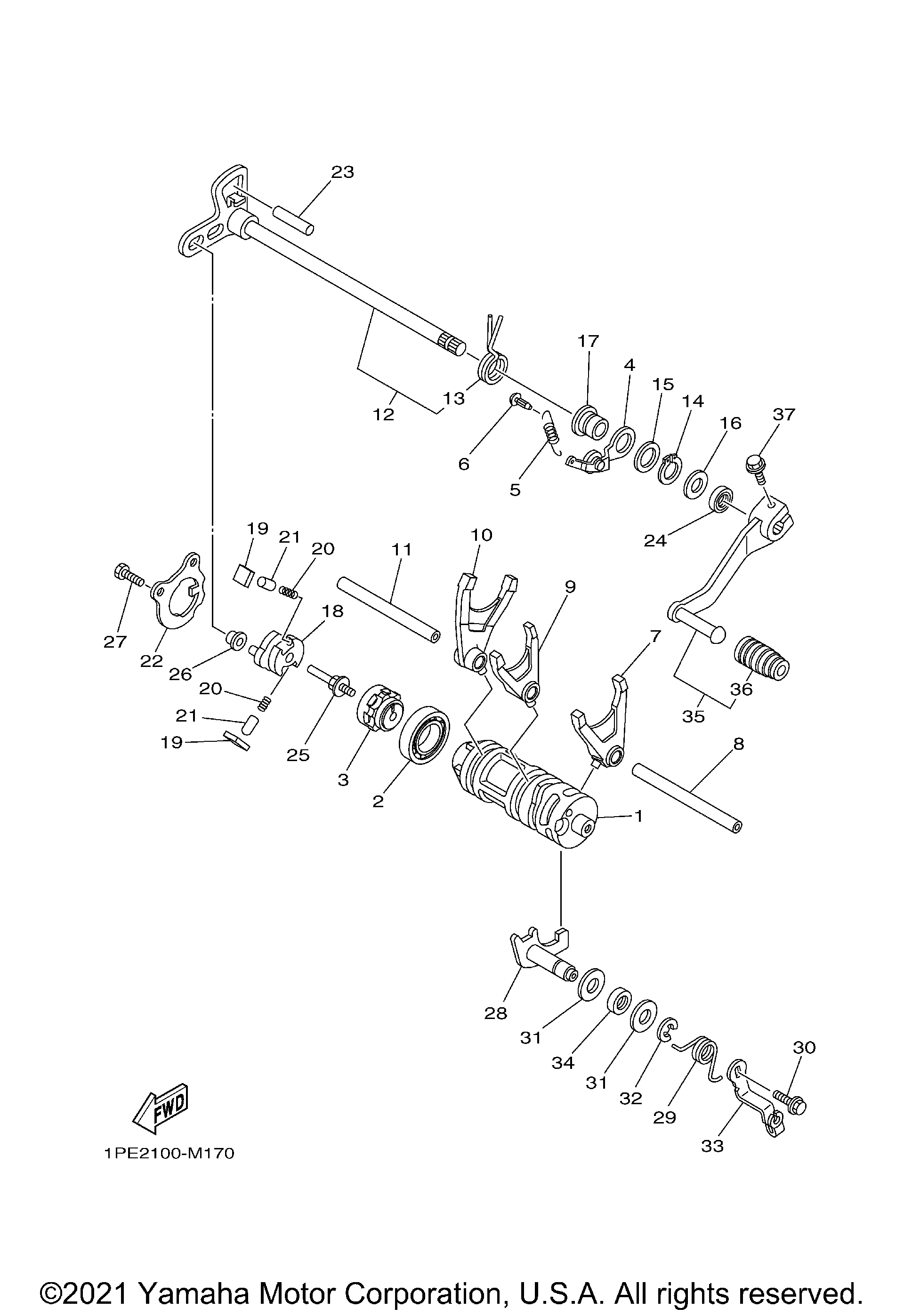

Схема вилки переключения передач для RAPTOR 700R SE (YFM70RSSHB)
Схема
Детали
Номер
Наименование детали
Цена
1
CAM, SHIFT art. 1PE-18541-00-00
По запросу
2
Подшипник Yamaha art. 93306-90509-00
По запросу
3
SEGMENT art. 2S2-18185-00-00
По запросу
4
STOPPER LEVER ASSY art. 1S3-18140-00-00
По запросу
5
HANGER, SPRING art. 5JW-18144-00-00
По запросу
6
HOOK, SPRING art. 132-16346-00-00
По запросу
7
FORK, SHIFT 1 art. 1PE-18511-00-00
По запросу
8
BAR, SHIFT FORK GUIDE 1 art. 1PE-18531-00-00
По запросу
9
FORK, SHIFT 2 art. 1PE-18512-00-00
По запросу
10
FORK, SHIFT 3 art. 1PE-18513-00-00
По запросу
11
BAR, SHIFT FORK GUIDE art. 1PE-18534-00-00
По запросу
12
Вал переключения передач Yamaha art. 1S3-18101-10-00
По запросу
13
Пружина лапки переключения КПП Yamaha art. 90508-35007-00
По запросу
14
CIRCLIP art. 99009-17400-00
По запросу
15
Шайба КПП Yamaha art. 90201-177G4-00
По запросу
16
WASHER, PLATE art. 90201-12040-00
По запросу
17
BOSS 1 art. 5VK-18699-00-00
По запросу
18
LEVER, SHIFT 2 art. 1S3-18122-01-00
По запросу
19
PAWL, SHIFTER art. 3XJ-18182-00-00
По запросу
20
SPRING, COMPRESSION art. 90501-052G5-00
По запросу
21
PIN, PAWL art. 3XJ-18184-00-00
По запросу
22
GUIDE, SHIFT art. 1S3-18172-00-00
По запросу
23
PIN, DOWEL art. 93608-30002-00
По запросу
24
Сальник Yamaha art. 93102-12224-00
По запросу
25
PIN, SHIFT art. 3XJ-18173-10-00
По запросу
26
ROLLER, SHIFT LEVER art. 3XJ-18178-00-00
По запросу
27
BOLT(replaces 90101-06664-00) art. 97017-06012-00
По запросу
28
SHIFTER BRKT. ASSY art. 1S3-18380-00-00
По запросу
29
SPRING art. 5LP-18337-01-00
По запросу
30
BOLT, FLANGE art. 95812-06012-00
По запросу
31
WASHER, PLATE art. 90201-12575-00
По запросу
32
Стопорная шайба Yamaha art. 99002-10600-00
По запросу
33
BRACKET, SHIFTER art. 5LP-18431-00-00
По запросу
34
OIL SEAL (SD 12-22-5 HS) art. 93102-12106-00
от 290 ₽
35
SHIFT PEDAL ASSY art. 1PE-E8110-00-00
По запросу
36
. .COVER, SHIFT PEDAL art. 1PE-E8113-00-00
По запросу
37
BOLT, FLANGE art. 90105-06142-00
По запросу
