модель 2021 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBMS)

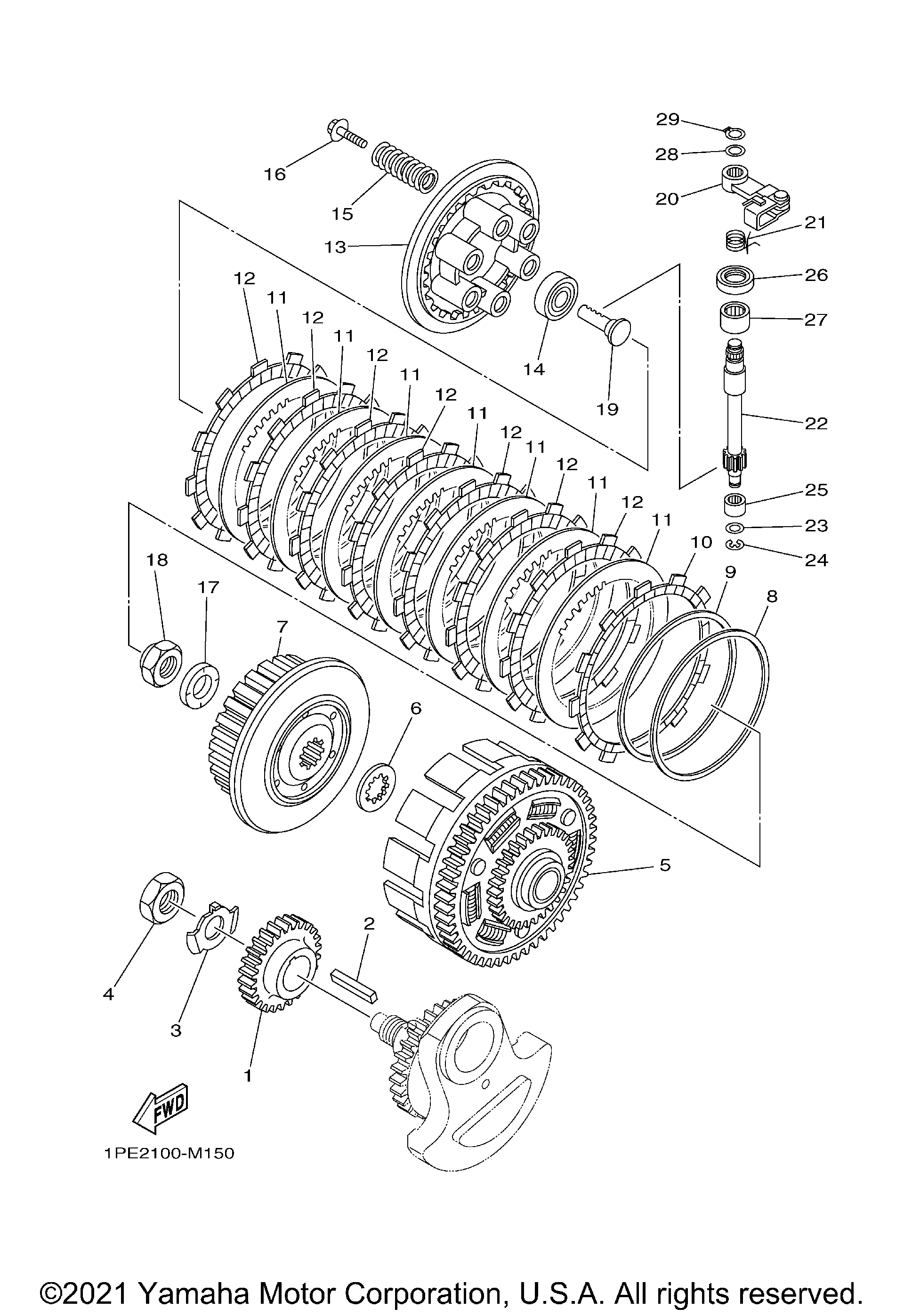

Схема сцепления для RAPTOR 700 (YFM70RSBMS)
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR, PRIMARY DRIVE art. 1S3-16111-00-00
По запросу
2
KEY, STRAIGHT art. 90282-07003-00
По запросу
3
WASHER, LOCK art. 90215-20006-00
По запросу
4
NUT art. 90170-20274-00
По запросу
5
PRIMARY DRIVEN GEAR COMP. art. 1S3-16150-00-00
По запросу
6
PLATE, THRUST 1 art. 2JN-16154-00-00
По запросу
7
BOSS, CLUTCH art. 1S3-16371-10-00
По запросу
8
Кольцо металлическое сцепления Yamaha art. 5JG-16384-00-00
По запросу
9
Кольцо сцепления пружинное Yamaha art. 5JG-16383-00-00
По запросу
10
Диск сцепления Yamaha art. 5TG-16331-00-00
По запросу
11
Диск сцепления металлический Yamaha art. 4X7-16325-00-00
от 590 ₽
Аналог
18 820 ₽
Требуется 7 шт.
Подписаться
12
Диск сцепления Yamaha art. 5TA-16321-00-00
от 1 596 ₽
13
Пластина сцепления прижимная Yamaha art. 1S3-16351-00-00
По запросу
14
Подшипник Yamaha art. 93306-00315-00
По запросу
15
Пружина сцепления Yamaha art. 90501-230E4-00
По запросу
16
Болт Yamaha art. 90159-06029-00
По запросу
17
WASHER, CONICAL SPRING art. 90208-20001-00
По запросу
18
Гайка Yamaha art. 90179-20007-00
от 1 596 ₽
19
ROD, PUSH 1 art. 4XV-16356-01-00
По запросу
20
PUSH LEVER ASSY art. 3LD-16340-01-00
По запросу
21
SPRING, TORSION art. 90508-18018-00
По запросу
22
AXLE, PUSH LEVER art. 5EB-16382-00-00
По запросу
23
Шайба Yamaha art. 92990-08600-00
от 368 ₽
24
Стопорное кольцо Yamaha art. 99080-07600-00
от 473 ₽
25
BEARING art. 93317-11096-00
По запросу
26
Сальник Yamaha art. 93102-15212-00
от 987 ₽
27
Подшипник Yamaha art. 93315-31502-00
По запросу
28
WASHER, PLATE art. 90201-10614-00
По запросу
29
Стопор Yamaha art. 99009-10400-00
По запросу
