модель 2021 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBMS)

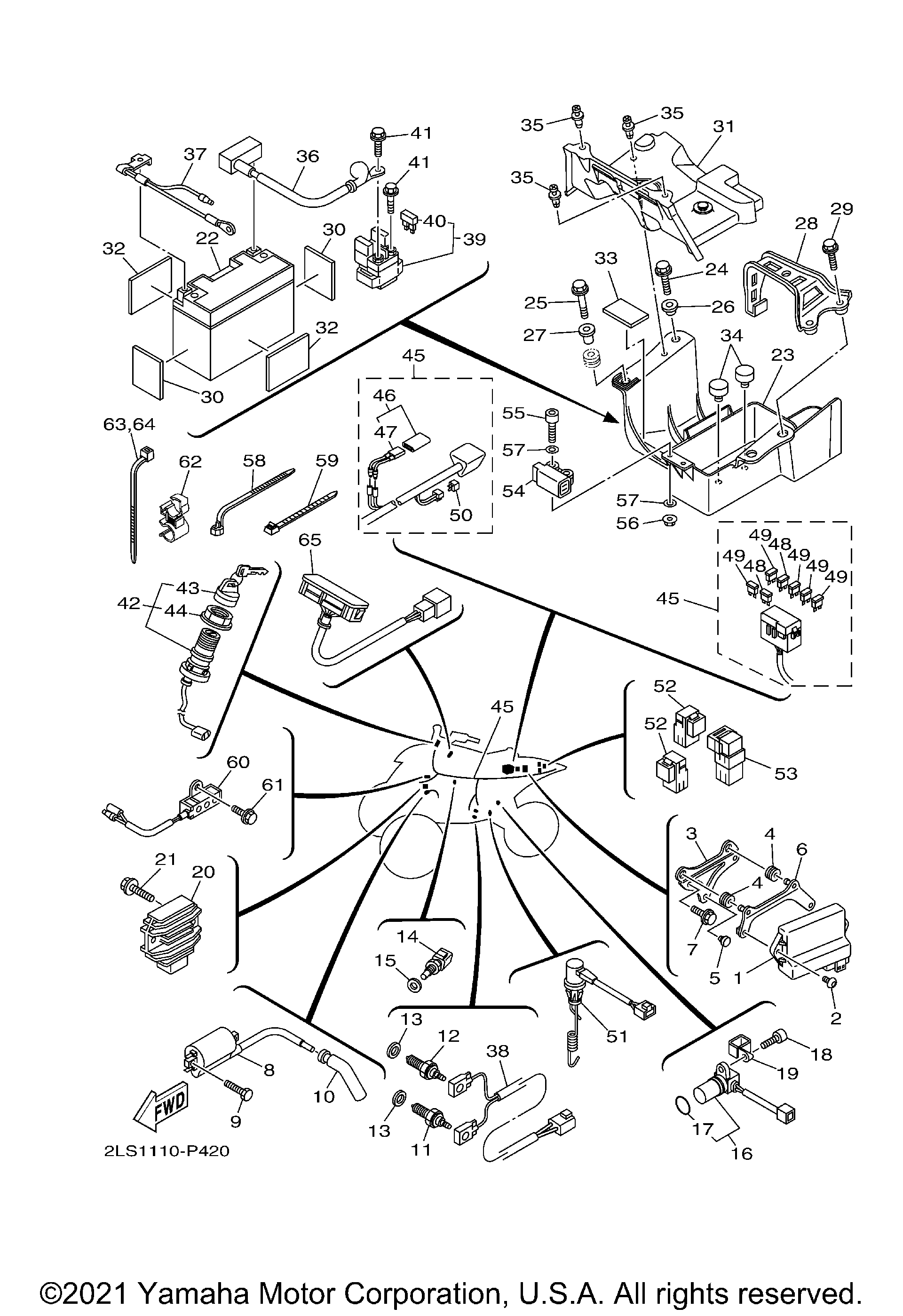

Схема электрооборудования 1 для RAPTOR 700 (YFM70RSBMS)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE CONTROL UNIT ASSY art. 2LS-8591A-10-00
По запросу
2
Болт Yamaha art. 92012-06010-00
По запросу
3
BRACKET, C.D.I. UNIT art. 2LS-F1274-00-00
По запросу
4
Втулка резиновая Yamaha art. 90480-11224-00
от 525 ₽
5
PLUG art. 90338-07007-00
По запросу
6
BRKT., CONTROL UNIT art. 2LS-2830X-00-00
По запросу
7
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
8
IGNITION COIL ASSY art. 3TB-82310-01-00
По запросу
9
BOLT(replaces 97002-05020-00) art. 97027-05020-00
По запросу
10
Свечной колпачок Yamaha art. 5VK-82370-00-00
По запросу
11
Датчик нейтрали Yamaha art. 5LP-82540-01-00
По запросу
12
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
13
Прокладка art. 90430-10148-00
По запросу
14
Датчик теппературы Yamaha art. 5YP-85790-00-00
По запросу
15
Прокладка датчика темпереатуры Yamaha art. 90430-12202-00
По запросу
16
SENSOR, SPEED art. 1S3-83755-02-00
По запросу
17
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
18
Болт Yamaha art. 91312-06016-00
от 788 ₽
19
CLAMP art. 90461-10004-00
По запросу
20
Реле регулятор Yamaha art. 5BN-81960-00-00
от 1 980 ₽
21
BOLT, FLANGE DEEP RECESS art. 95D32-06025-00
По запросу
22
BATTERY ASSY (GS GT9B-4)(replaces 1PE-H2100-00-00) art. GT9-B4000-00-00
По запросу
23
BOX, BATTERY 1 art. 1PE-H212B-00-00
По запросу
24
BOLT, FLANGE art. 90105-06084-00
По запросу
25
BOLT, FLANGE DEEP RECESS art. 95D02-06030-00
По запросу
26
COLLAR art. 90387-06153-00
По запросу
27
COLLAR(replaces 90387-063E6-00) art. 90387-06158-00
По запросу
28
BRACKET, BATTERY art. 1PE-H2128-00-00
По запросу
29
BOLT, FLANGE DEEP RECESS art. 95D02-06020-00
По запросу
30
SEAT, BATTERY art. 1S3-82123-00-00
По запросу
31
COVER, BATTERY art. 1PE-H2129-00-00
По запросу
32
PLATE, FOOTREST art. 4HC-27415-00-00
По запросу
33
DAMPER art. 22F-2139X-00-00
По запросу
34
Демпфер двери Yamaha art. 5TG-82121-10-00
По запросу
35
Пистон пластиковый Yamaha art. 90269-06002-00
от 221 ₽
36
WIRE, PLUS LEAD art. 1PE-H2115-00-00
По запросу
37
WIRE, MINUS LEAD art. 1PE-H2116-00-00
По запросу
38
WIRE, LEAD art. 1S3-82541-00-00
По запросу
39
STARTER RELAY ASSY (2768112-A) art. 5UG-81940-00-00
По запросу
40
Предохранитель 30A-BL art. 1AE-82151-00-00
от 788 ₽
41
Болт Yamaha art. 95022-06008-00
от 168 ₽
42
Замок зажигания Yamaha art. 4SH-82510-01-00
По запросу
43
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
44
Гайка, центральный выключатель Yamaha art. 3HN-82569-00-00
от 780 ₽
45
WIRE HARNESS ASSY art. 2LS-82590-10-00
По запросу
46
. .CIRCUIT BREAKER ASSY art. 3D5-82180-00-00
По запросу
47
. . ..THERMO SWITCH ASSY art. 3D5-82560-00-00
По запросу
48
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
49
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
50
Диод электрический art. 3WP-81980-00-00
По запросу
51
STOP SWITCH ASSY art. 1S3-82530-10-00
По запросу
52
RELAY ASSY (1TP-00) art. 1TP-81950-00-00
По запросу
53
Реле 5 ножек Yamaha art. 5DM-81950-01-00
от 2 762 ₽
54
Датчик падения Yamaha art. 5PS-82576-01-00
По запросу
55
BOLT, HEXAGON SOCKET HEAD art. 91312-04025-00
По запросу
56
Гайка Yamaha art. 95707-04500-00
от 788 ₽
57
WASHER, PLATE art. 90201-04030-00
По запросу
58
Зажим пластиковый art. 25G-83936-01-00
По запросу
59
CLAMP art. 90465-13M11-00
По запросу
60
RESISTOR ASSY art. 1S3-85370-00-00
По запросу
61
BOLT, FLANGE DEEP RECESS art. 95D32-06010-00
По запросу
62
CLAMP art. 90464-15011-00
По запросу
63
CLAMP art. 90465-13M11-00
По запросу
64
CLAMP art. 90464-40825-00
По запросу
65
PILOT LIGHT ASSY art. 1S3-83530-01-00
По запросу
