модель 2021 года
- Модель Raptor 700
- Код модели RAPTOR 700 (YFM70RSBMS)

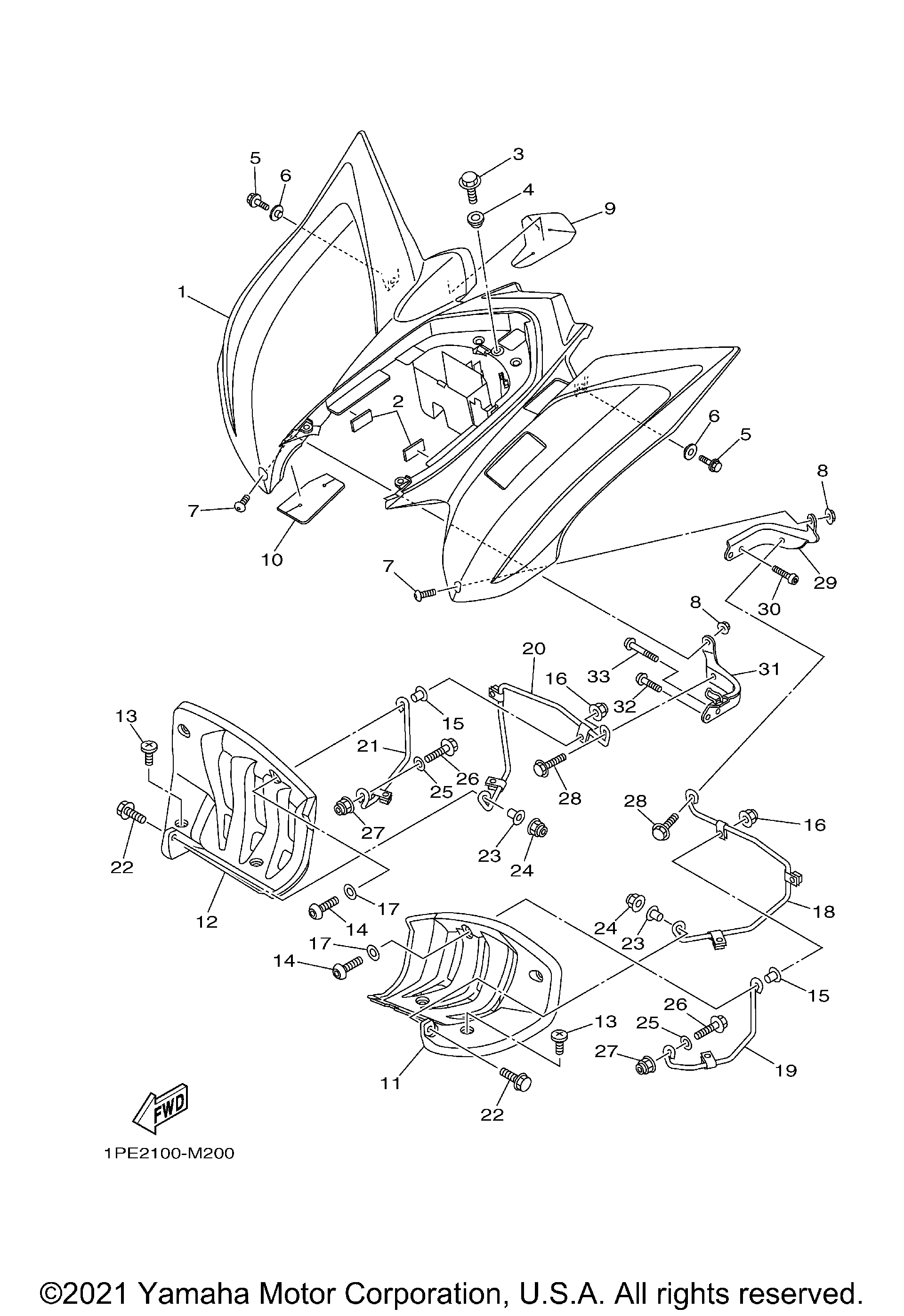

Схема заднего крыла для RAPTOR 700 (YFM70RSBMS)
Схема
Детали
Номер
Наименование детали
Цена
1
REAR FENDER ASSY art. 1PE-F1600-K0-00
По запросу
2
DAMPER, STOPPER art. 1S3-2140A-00-00
По запросу
3
BOLT, FLANGE art. 90105-06084-00
По запросу
4
COLLAR art. 90387-06153-00
По запросу
5
BOLT, FLANGE(replaces 90105-06080-00) art. 95812-06014-00
По запросу
6
COLLAR art. 90387-06153-00
По запросу
7
Болт Yamaha art. 90111-06814-00
По запросу
8
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
9
COVER, REAR FENDER 1 art. 1S3-2163A-00-00
По запросу
10
COVER, REAR FENDER 2 art. 1S3-2163E-00-00
По запросу
11
FLAP art. 1PE-F1621-00-00
По запросу
12
FLAP art. 1PE-F1691-00-00
По запросу
13
SCREW, BINDING art. 90154-05043-00
По запросу
14
BOLT, BUTTON HEAD art. 92012-06025-00
По запросу
15
SPACER art. 90560-06201-00
По запросу
16
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
17
WASHER, PLATE(replaces 90201-06076-00) art. 90201-06380-00
По запросу
18
STAY 1 art. 1S3-2164F-10-00
По запросу
19
STAY 3 art. 1S3-2164H-20-00
По запросу
20
STAY 2 art. 5TG-2164G-20-00
По запросу
21
STAY 4 art. 1S3-2164J-20-00
По запросу
22
BOLT, FLANGE(replaces 95812-06025-00) art. 95822-06025-00
По запросу
23
COLLAR art. 90387-06204-00
По запросу
24
NUT, SELF-LOCKING(replaces 95602-06200-00) art. 95604-06200-00
По запросу
25
WASHER, PLATE art. 90201-08053-00
По запросу
26
BOLT, FLANGE DEEP RECESS art. 95D32-08020-00
По запросу
27
NUT, U FLANGE art. 95602-08200-00
По запросу
28
BOLT, FLANGE DEEP RECESS art. 95D32-08016-00
По запросу
29
STAY, FENDER 3 art. 1PE-F1643-00-00
По запросу
30
BOLT, BUTTON HEAD art. 92012-08020-00
По запросу
31
STAY, FENDER 4 art. 1PE-F1644-00-00
По запросу
32
BOLT, BUTTON HEAD art. 92012-08016-00
По запросу
33
BOLT, BUTTON HEAD art. 92012-08035-00
По запросу
