модель 2023 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXPW)

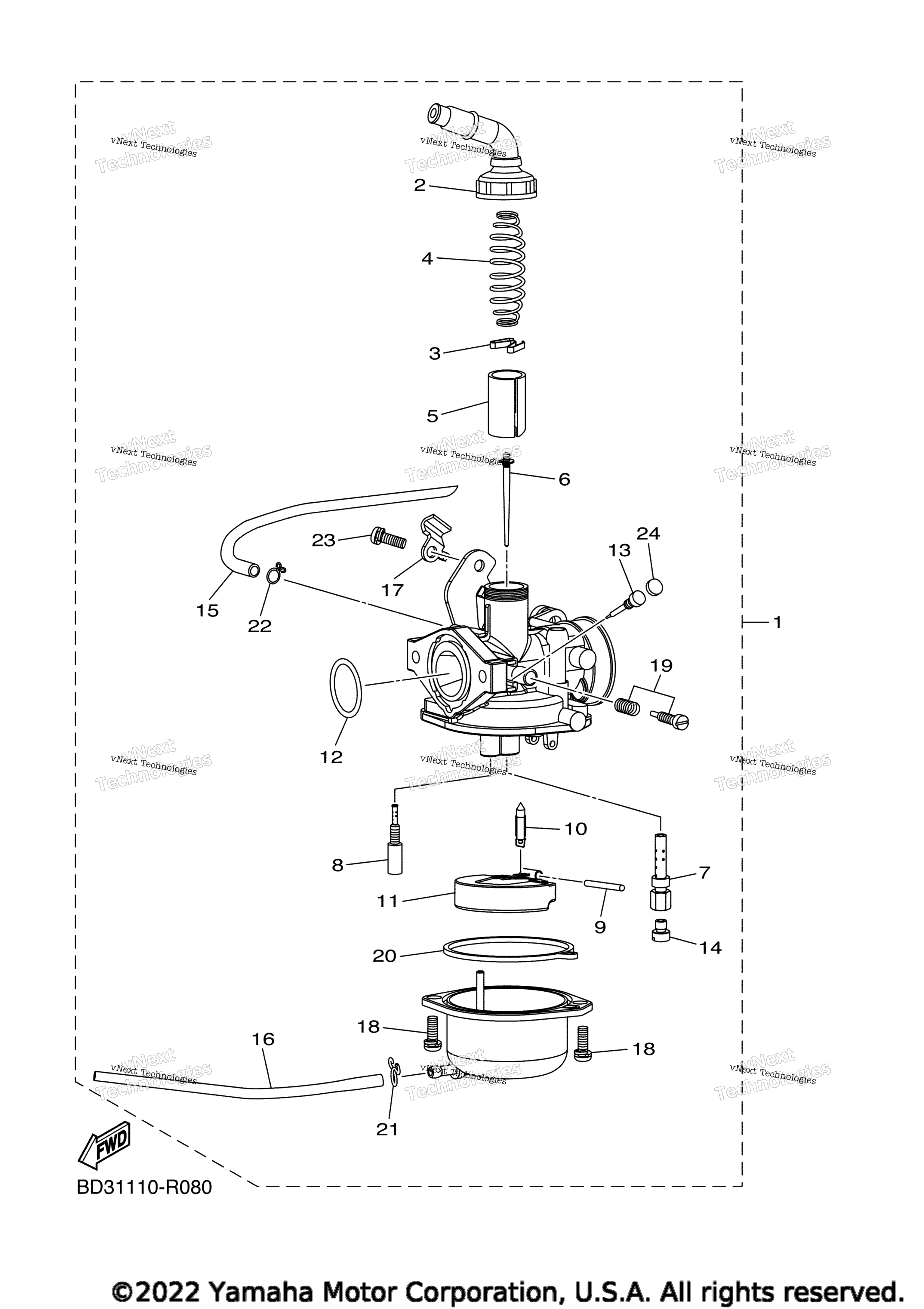

Схема карбюратора для RAPTOR 90 (YFM09RYXPW)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. BD3-E4101-10-00
По запросу
2
. .Cap, Mixing Chamber art. BD3-E439D-10-00
По запросу
3
. .Clip 1 art. BD3-E439G-00-00
По запросу
4
. .Spring, Throttle Valve art. BD3-E4331-00-00
По запросу
5
. .Valve, Throttle art. BD3-E3731-00-00
По запросу
6
. .Needle Assy art. BD3-E4150-00-00
По запросу
7
. .Pipe, Main Bleed art. BD3-E414G-00-00
По запросу
8
. .Jet, Pilot art. BD3-E4942-00-00
По запросу
9
. .Pin, Float art. BD3-E4386-00-00
По запросу
10
. .Valve, Needle art. BD3-E4392-00-00
По запросу
11
. .Float art. BD3-E4385-00-00
По запросу
12
. .O-Ring art. BD3-E4397-00-00
По запросу
13
. .Screw, Pilot Adjusting art. BD3-E4211-00-00
По запросу
14
. .Jet, Main art. BD3-E415A-00-00
По запросу
15
. .Pipe 1 art. BD3-E4348-00-00
По запросу
16
. .Pipe art. BD3-E4349-00-00
По запросу
17
. .Bracket art. BD3-E4581-10-00
По запросу
18
. .Screw, Pan Head art. BD3-E4325-00-00
По запросу
19
. .Screw, Adjust art. BD3-E4521-00-00
По запросу
20
. .Gasket, Float Chamber art. BD3-E4384-00-00
По запросу
21
. .Clip 2 art. BD3-E439H-10-00
По запросу
22
. .Clip 1 art. BD3-E449C-10-00
По запросу
23
. .Screw art. BD3-E4216-10-00
По запросу
24
. .Plug, Blind art. BD3-E443B-00-00
По запросу
