модель 2023 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXPW)

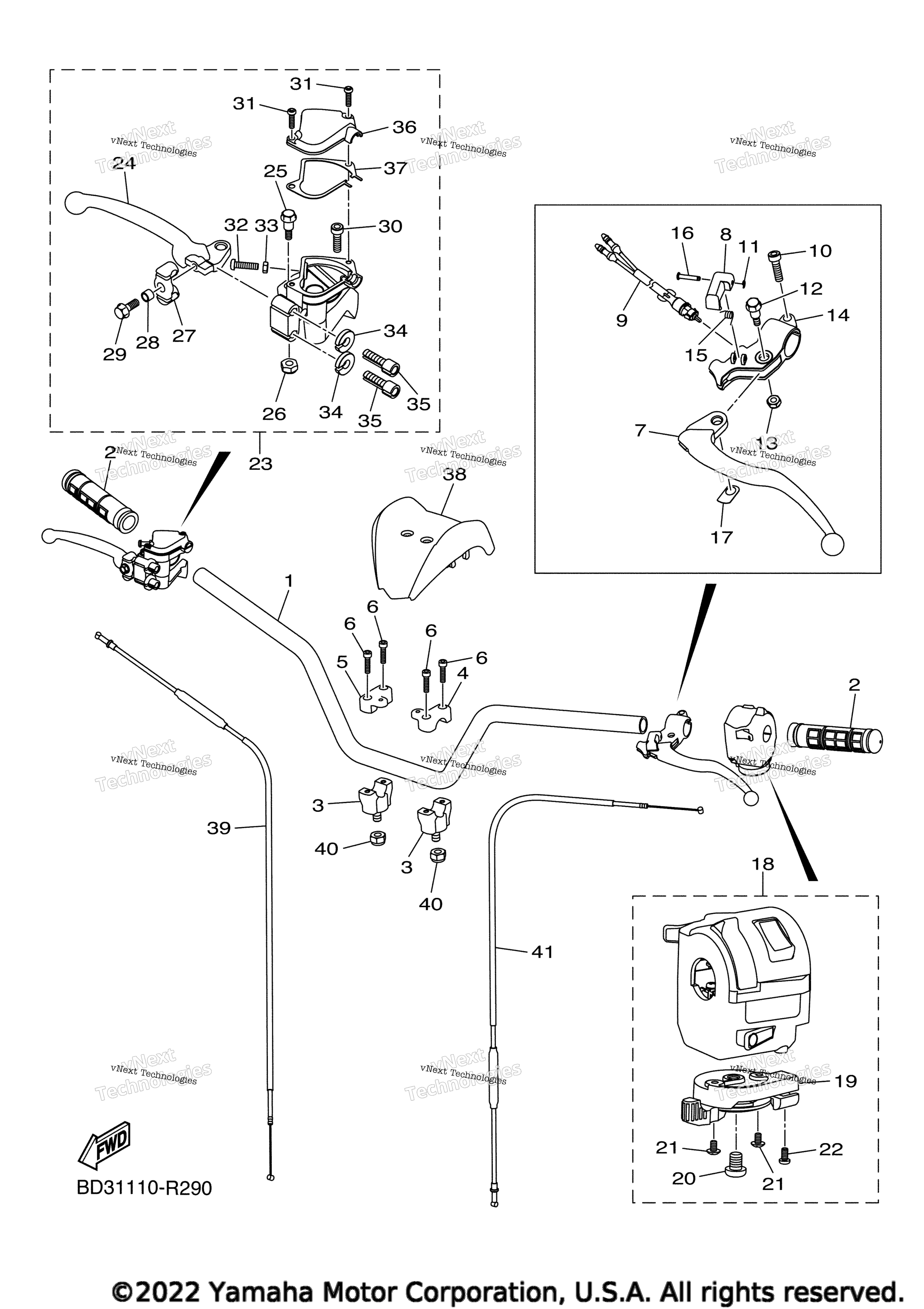

Схема ручки газа и тросиков для RAPTOR 90 (YFM09RYXPW)
Схема
Детали
Номер
Наименование детали
Цена
1
Handlebar art. BD3-F6111-00-00
По запросу
2
Grip art. BD3-F6241-10-00
По запросу
3
Holder, Handle Lower art. BD3-F3442-00-00
По запросу
4
Holder, Handle Upper art. BD3-F3441-00-00
По запросу
5
Holder, Handle Upper 1 art. BD3-F344A-00-00
По запросу
6
Bolt art. BD3-F7434-10-00
По запросу
7
Lever 1 art. BD3-H3912-00-00
По запросу
8
Lever, Lock art. BD3-H3965-00-00
По запросу
9
Engine Stop Switch Assy art. BD3-H2550-00-00
По запросу
10
.Bolt art. BD3-F3471-00-00
По запросу
11
Ring, Snap art. BD3-F6466-00-00
По запросу
12
Bolt art. BD3-F2277-00-00
По запросу
13
.Nut 1 art. BD3-F3833-00-00
По запросу
14
Holder, Lever 1 art. BD3-H2911-10-00
По запросу
15
Spring, Return art. BD3-H3966-00-00
По запросу
16
Pin, Lock 1 art. BD3-H3967-00-00
По запросу
17
Washer art. BD3-F3444-00-00
По запросу
18
Switch, Handle 2 art. BD3-H3975-10-00
По запросу
19
. .Lever, Starter art. BD3-H3941-00-00
По запросу
20
. .Bolt art. BD3-F3753-00-00
По запросу
21
. .Bolt art. BD3-F1531-00-00
По запросу
22
. .Bolt 2 art. BD3-F1532-00-00
По запросу
23
Throttle Lever Assy art. BD3-F6250-20-00
По запросу
24
. .Lever 2 art. BD3-H3922-00-00
По запросу
25
. .Bolt art. BD3-F1739-00-00
По запросу
26
. .Nut 1 art. BD3-F3833-00-00
По запросу
27
. .Joint, Cable art. BD3-F6347-00-00
По запросу
28
. .Collar art. BD3-F7213-00-00
По запросу
29
. .Bolt, Ajusting art. BD3-F6382-00-00
По запросу
30
. .Bolt art. BD3-F3471-00-00
По запросу
31
. .Screw 1 art. BD3-H1145-00-00
По запросу
32
. .Bolt, Adjusting art. BD3-F6337-10-00
По запросу
33
. .Nut art. BD3-F3357-00-00
По запросу
34
. .Nut art. BD3-F1968-00-00
По запросу
35
. .Bolt 1 art. BD3-F3346-00-00
По запросу
36
. .Cap, Gear art. BD3-F628F-00-00
По запросу
37
. .Gasket art. BD3-F628G-00-00
По запросу
38
Protector, Handlebar art. BD3-F6124-00-00
По запросу
39
Wire, Throttle 1 art. BD3-F6311-10-00
По запросу
40
Nut art. BD3-F2252-10-00
По запросу
41
Cable, Starter 1 art. B8W-F6331-00-00
По запросу
