модель 2023 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXPW)

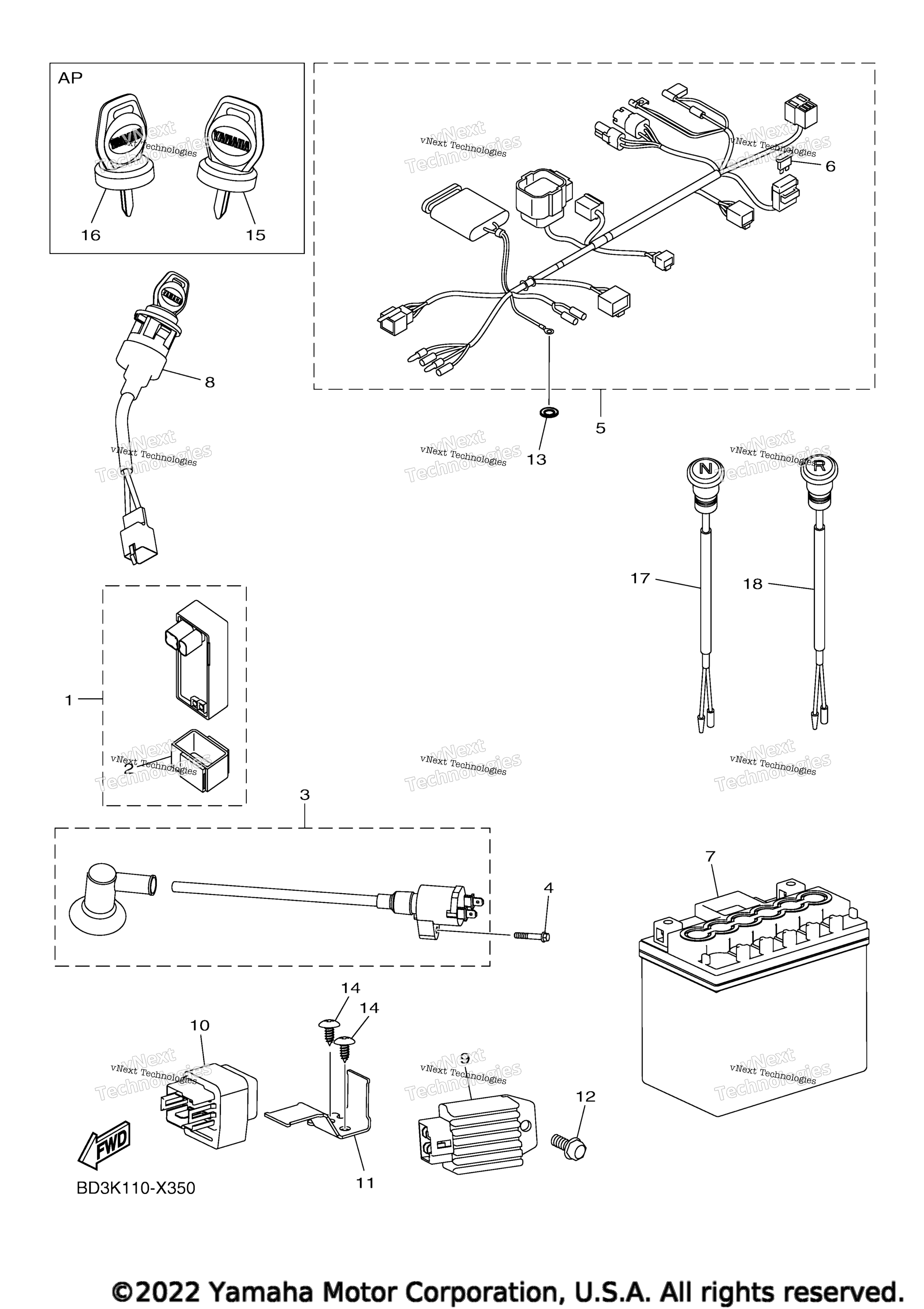

Схема электрооборудования 1 для RAPTOR 90 (YFM09RYXPW)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. BD3-H5504-20-00
По запросу
2
. .Band art. BD3-H5546-10-00
По запросу
3
Ignition Coil Assy art. BD3-H2320-00-00
По запросу
4
Bolt art. BD3-F7435-10-00
По запросу
5
Wire Harness Assy art. BD3-H2590-10-00
По запросу
6
. .Fuse art. BD3-H2151-00-00
По запросу
7
Аккумулятор YTX5L-BS Yamaha 4FU-82100-01-00 art. YTX-5LBS0-00-00
от 10 406 ₽
8
Main Switch Assy art. BD3-H2510-10-00
По запросу
9
Rectifier & Regulator Assy art. BD3-H1960-00-00
По запросу
10
Starter Relay Assy art. BD3-H1940-00-00
По запросу
11
Bracket art. BD3-H1948-00-00
По запросу
12
Bolt, Leg Shield art. BD3-F8331-10-00
По запросу
13
Washer art. BD3-F3456-10-00
По запросу
14
Screw, 1 art. BD3-F2969-10-00
По запросу
15
Blank Key 1 AP art. BD3-HA8L1-00-00
По запросу
16
Blank Key 2 AP art. BD3-HA8L2-00-00
По запросу
17
Pilot Light Assy art. BD3-H3530-00-00
По запросу
18
Pilot Light Assy art. BD3-H3530-10-00
По запросу
