модель 2023 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXPW)

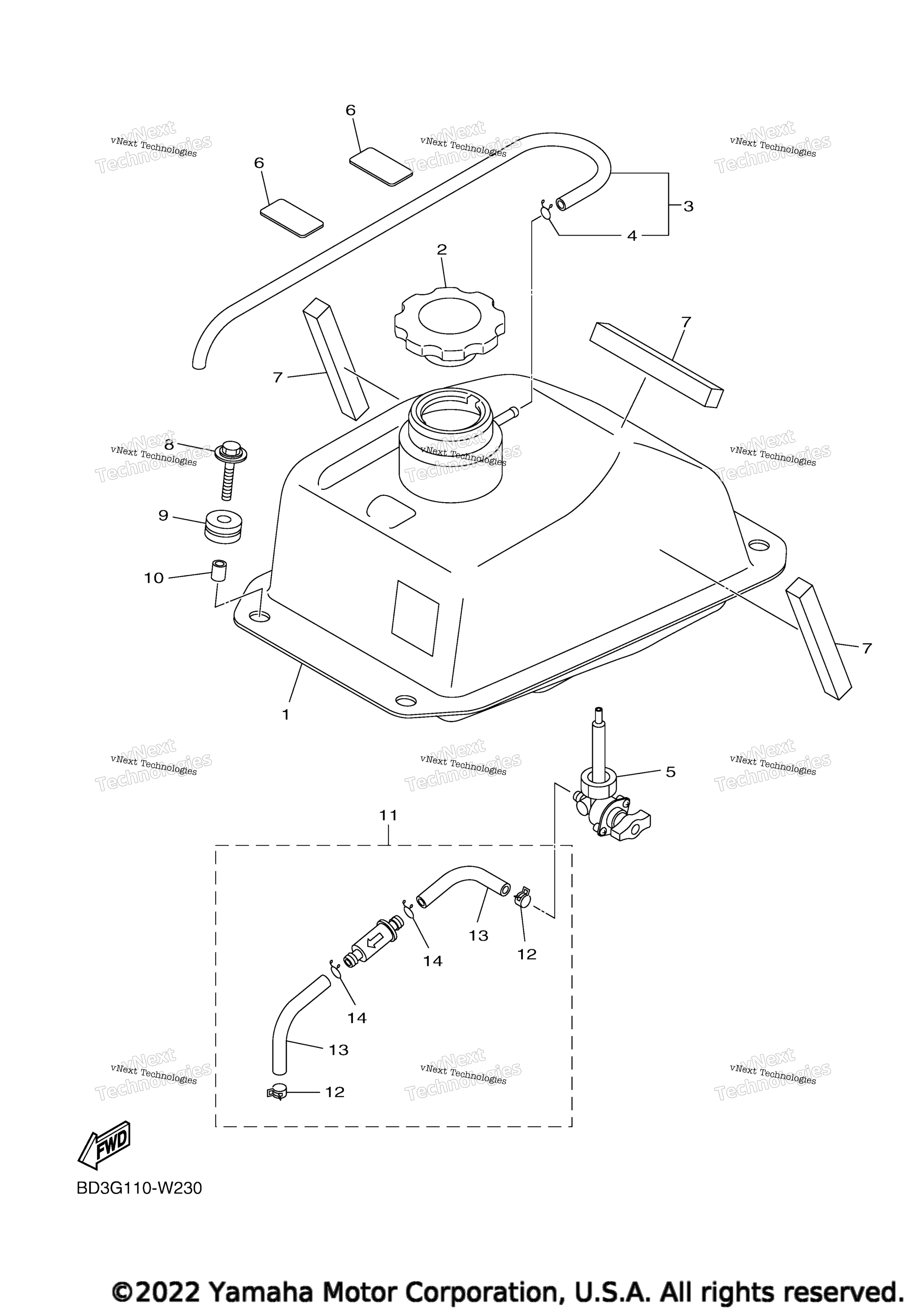

Схема топливного бака для RAPTOR 90 (YFM09RYXPW)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. BD3-F4110-10-00
По запросу
2
Cap Assy art. BD3-F4610-10-00
По запросу
3
Hose Assy art. BD3-F318J-10-00
По запросу
4
. .Clip art. BD3-F3447-10-00
По запросу
5
Fuel Cock Assy 1 art. BD3-F4500-00-00
По запросу
6
Tape, 1 art. BD3-F1566-00-00
По запросу
7
Damper, Locating 1 art. BD3-F4181-00-00
По запросу
8
Bolt art. BD3-F3493-00-00
По запросу
9
Grommet art. BD3-F4339-00-00
По запросу
10
Collar art. BD3-F412G-10-00
По запросу
11
Filter Assy art. BD3-F4560-10-00
По запросу
12
. .Clamp, Fuel Pipe 1 art. BD3-F4366-00-00
По запросу
13
. .Tube art. BD3-F4864-00-00
По запросу
14
. .Clip art. BD3-F411M-10-00
По запросу
