модель 2023 года
- Модель Raptor 90
- Код модели RAPTOR 90 (YFM09RYXPW)

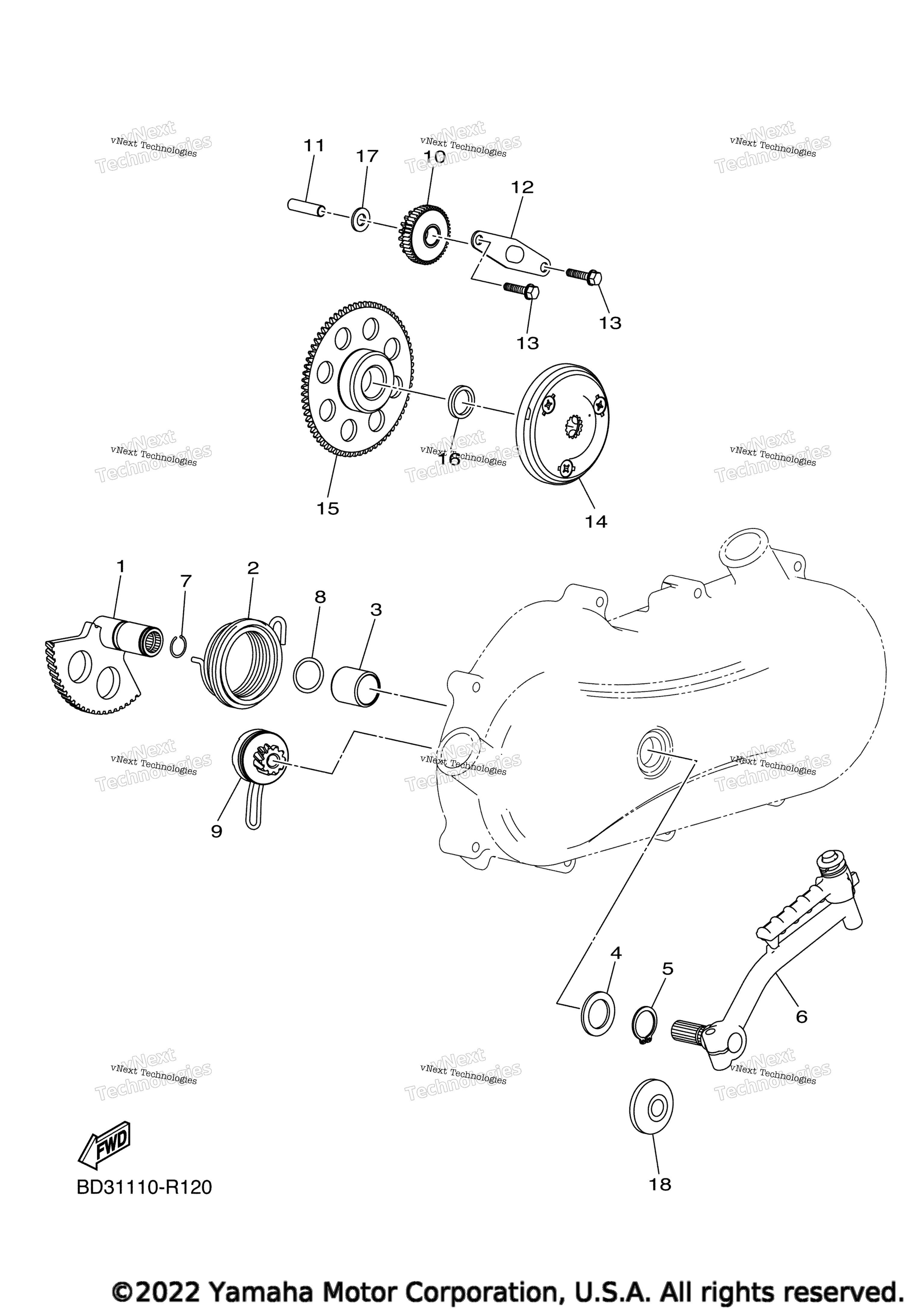

Схема стартера для RAPTOR 90 (YFM09RYXPW)
Схема
Детали
Номер
Наименование детали
Цена
1
Kick Shaft Unit Assy art. BD3-E5600-10-00
По запросу
2
Spring, Kick art. BD3-E5665-10-00
По запросу
3
Boss, Kick Axle art. BD3-E5677-00-00
По запросу
4
Washer art. BD3-E2456-10-00
По запросу
5
Circlip art. BD3-E662A-00-00
По запросу
6
Kick Crank Assy art. BD3-E5620-00-00
По запросу
7
Circlip 2 art. BD3-E5597-00-00
По запросу
8
O-Ring art. BD3-E3016-00-00
По запросу
9
Kick Pinion Assy 2 art. BD3-E5670-00-00
По запросу
10
Gear, Idler 1 art. BD3-E5512-00-00
По запросу
11
Shaft 1 art. BD3-E5521-00-00
По запросу
12
Plate, Idle Gear art. BD3-E5532-00-00
По запросу
13
Bolt art. BD3-G1228-10-00
По запросу
14
Wheel, Starter art. BD3-E5524-10-00
По запросу
15
Starter Clutch Assy art. BD3-E5570-01-00
По запросу
16
Washer art. BD3-E5613-10-00
По запросу
17
Washer art. BD3-E5615-10-00
По запросу
18
Крышка Yamaha art. BD3-E5681-00-00
По запросу
Другие схемы модели
Стартер
