модель 2004 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2004ATE2AUSR]

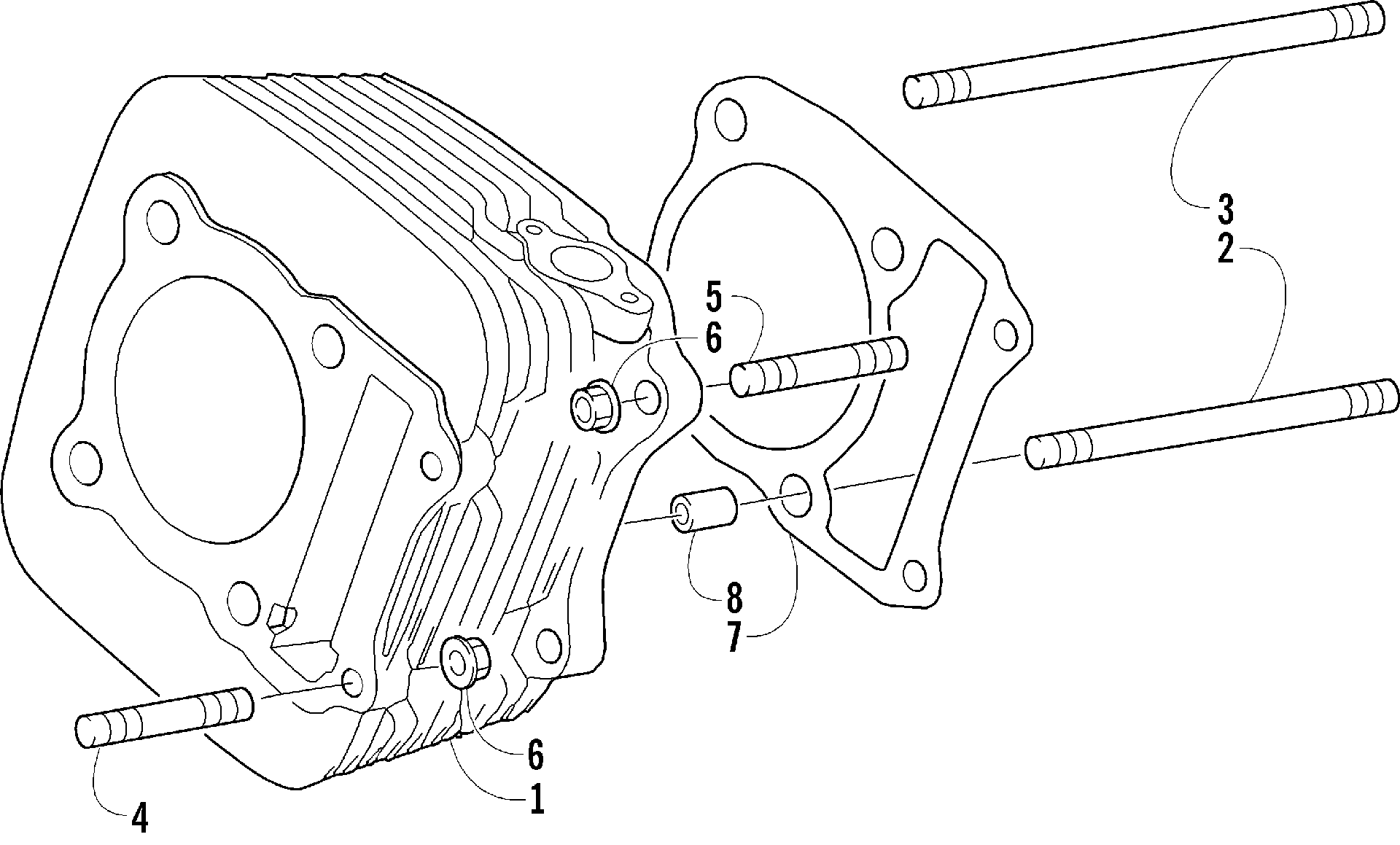

Схема цилиндра ASSEMBLY [77816] для ATV 250 2X4 RED [A2004ATE2AUSR]
Схема
Детали
![Цилиндр ASSEMBLY [77816]](/upload/schemas/633c7643837373.96730842.gif)
Номер
Наименование детали
Цена
1
CYLINDER (250 ATV) art. 3402-409
По запросу
2
BOLT, STUD 8X160 art. 3423-365
По запросу
3
BOLT, STUD,8MM art. 3423-364
По запросу
4
Bolt, Stud art. 3007-480
По запросу
5
Bolt, Stud art. 3423-237
По запросу
6
Nut art. 3007-373
По запросу
7
GASKET, CYLINDER art. 3402-410
По запросу
8
PIN,KNOCK(ALIGMENT) art. 3423-306
По запросу
