модель 2004 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2004ATE2AUSR]

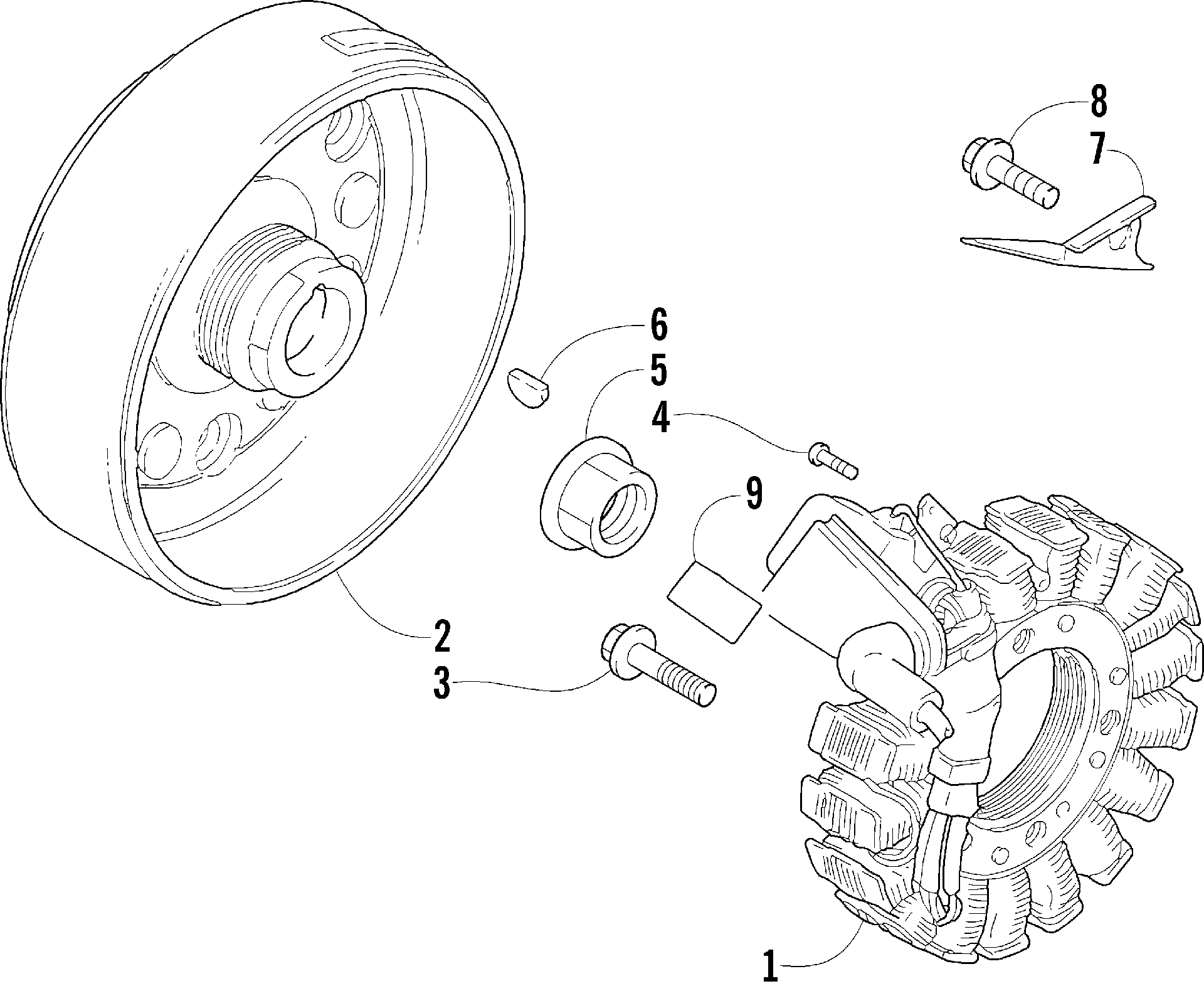

Схема магнето ASSEMBLY [77831] для ATV 250 2X4 RED [A2004ATE2AUSR]
Схема
Детали
![Магнето ASSEMBLY [77831]](/upload/schemas/633c82eb100107.77073869.gif)
Номер
Наименование детали
Цена
1
STATOR ASSY,MAGNETO art. 3430-069
По запросу
2
ROTOR art. 3430-039
По запросу
3
Screw, Cap art. 3007-369
По запросу
4
SCREW,M4X10 art. 3423-883
По запросу
5
NUT, MAGNETO ROTOR art. 3423-086
По запросу
6
Шпонка М4 Arctic Cat art. 3004-540
от 882 ₽
7
PLATE,MAGNETO art. 3430-023
По запросу
8
BOLT,RECOIL STARTER-6X12 art. 3423-885
По запросу
9
SHEET, HEAT PROTECTION art. 3430-036
По запросу
