модель 2004 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2004ATE2AUSR]

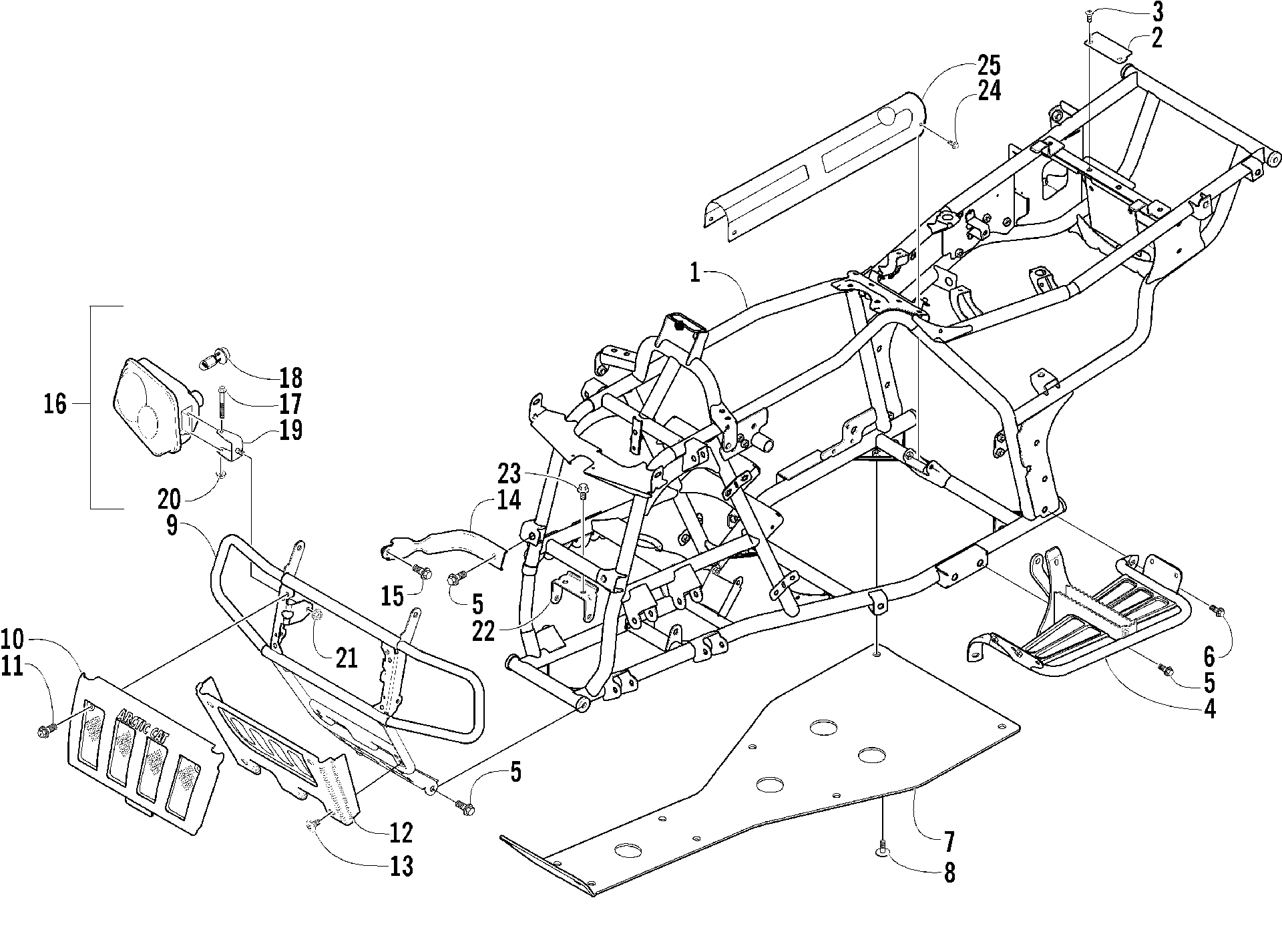

Схема рамы AND RELATED PARTS [77798] для ATV 250 2X4 RED [A2004ATE2AUSR]
Схема
Детали
![Рама AND RELATED PARTS [77798]](/upload/schemas/633c7b2edcef73.26177176.gif)
Номер
Наименование детали
Цена
1
Frame, Main art. 0506-574
По запросу
2
BRACKET,BODY HOLD DOWN-BLACK art. 0506-962
По запросу
3
Винт Arctic Cat art. 8476-616
По запросу
4
FOOTREST, LHW/FOOTSHIFT BLACK art. 0506-217
По запросу
4
FOOTREST, RH - BLACK art. 0506-959
По запросу
5
Болт Arctic Cat art. 8409-020
от 110 ₽
6
Болт Arctic Cat art. 8408-816
от 110 ₽
7
PANEL, BELLY (FWD) art. 0406-894
По запросу
8
Винт Arctic Cat art. 0423-101
от 263 ₽
9
BRUSH GUARD,250/300-BLACK art. 0506-873
По запросу
10
GRILLE, UPPER art. 0406-832
По запросу
11
SCREW,MACH-TSTRH M6-1.0 X 12 CL8.8 BLK art. 0423-361
По запросу
12
GRILLE, LOWER art. 1406-420
от 4 000 ₽
13
SCREW, MACH-TSTH M8-1.25 X 30 EM- BLK art. 0423-362
По запросу
14
CHANNEL,BUMPER MTG-BLACK art. 0506-964
По запросу
15
Сливной болт крышки вариатора Arctic Cat art. 8408-812
от 263 ₽
16
Фара правая Arctic Cat art. 0409-032
от 12 737 ₽
16
HEADLIGHT,LH-ASSY (inc. 17-20) art. 0409-031
По запросу
17
SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE BLK art. 8410-860
По запросу
18
Лампочка головного света Arctic Cat art. 0409-045
от 4 990 ₽
19
BRKT, MTG,-HEADLIGHT art. 0406-945
По запросу
20
NUT,FLANGE NYLOCK-M8 art. 0423-375
По запросу
21
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
22
N/A Not used on this model art. -N/A-
По запросу
23
N/A Not used on this model art. -N/A-
По запросу
24
N/A Not used on this model art. -N/A-
По запросу
25
N/A Not used on this model art. -N/A-
По запросу
