модель 2004 года
- Модель 250
- Код модели ATV 250 2X4 RED [A2004ATE2AUSR]

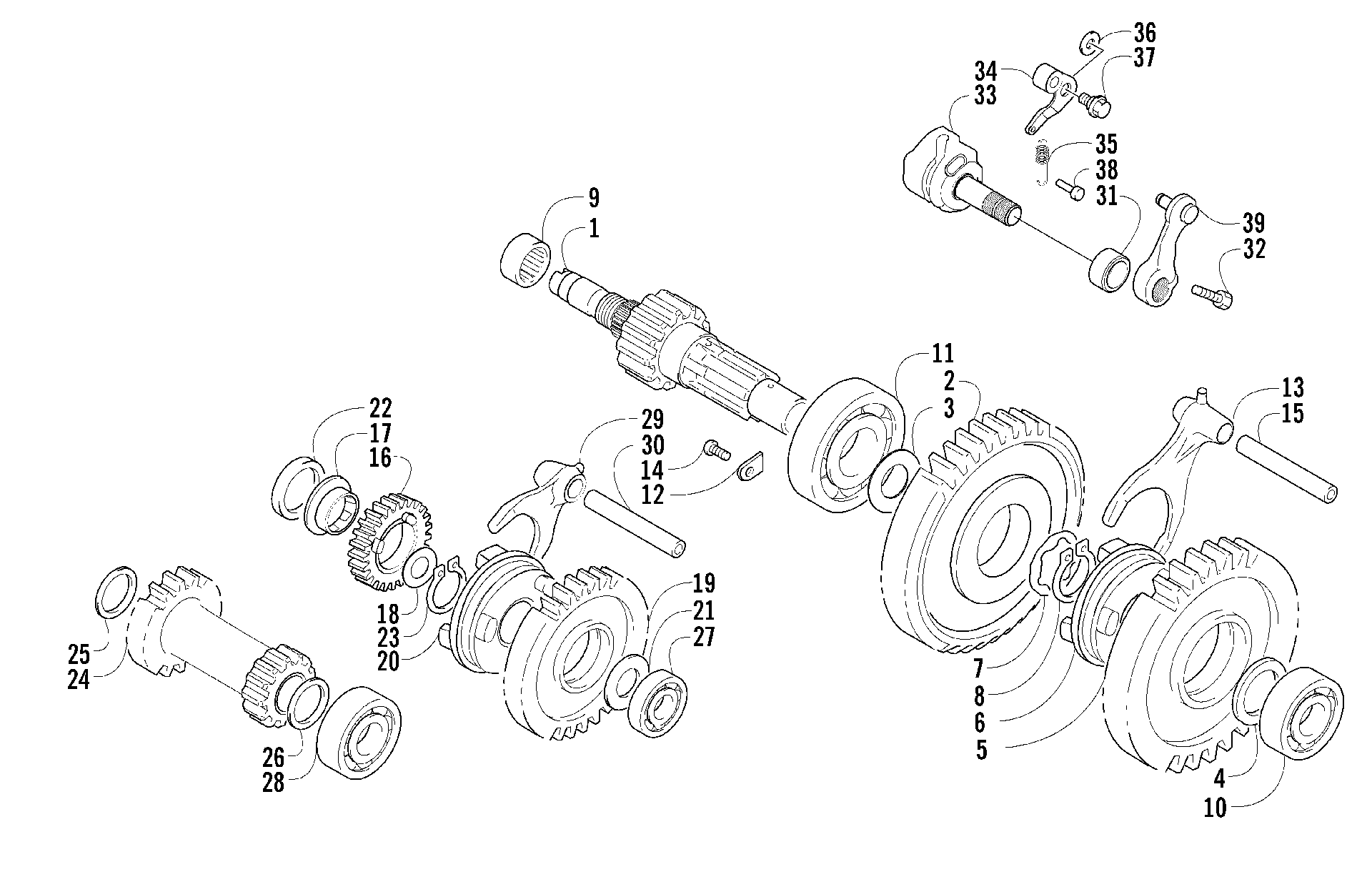

Схема узла вторичной передачи [77827] для ATV 250 2X4 RED [A2004ATE2AUSR]
Схема
Детали
![Узел вторичной передачи [77827]](/upload/schemas/633c8adc71eae4.51242070.gif)
Номер
Наименование детали
Цена
1
SHAFT,OUTPUT art. 3446-179
По запросу
2
GEAR,SUB DRIVEN art. 3446-184
По запросу
3
N/A Not used on this model art. -N/A-
По запросу
4
N/A Not used on this model art. -N/A-
По запросу
5
N/A Not used on this model art. -N/A-
По запросу
6
N/A Not used on this model art. -N/A-
По запросу
7
N/A Not used on this model art. -N/A-
По запросу
8
CIRCLIP,FASTENER art. 3423-907
По запросу
9
ROLLER BEARING,M18X26X16 art. 3402-278
По запросу
10
Подшипник Arctic Cat art. 3004-209
от 4 590 ₽
11
BALL BEARING ,M35X72X17 art. 3402-055
По запросу
12
RETAINER, BEARING art. 3446-031
По запросу
13
N/A Not used on this model art. -N/A-
По запросу
14
Screw, 6X12 art. 3007-574
По запросу
15
N/A Not used on this model art. -N/A-
По запросу
16
GEAR,SUB DRIVE NO.1 art. 3446-275
По запросу
17
BUSH, SUB T/M DRIVE NO.1 GEAR art. 3446-259
По запросу
18
WASHER,25MM art. 3423-036
По запросу
19
GEAR COMP,SUB DRIVE NO.2 art. 3446-182
По запросу
20
DOG,SUB DRIVE SLIDING art. 3446-183
По запросу
21
SHIM,20MM art. 3402-195
По запросу
22
SPACER,M25X34X5.5 art. 3402-207
По запросу
23
CIRCLIP,M25 art. 3423-066
По запросу
24
Gear, Idler art. 3446-272
По запросу
25
SPACER,M17X24X4.5 art. 3402-205
По запросу
26
WASHER (M15X26X1.0) art. 3423-319
По запросу
27
Bearing, Crankshaft LH, M20X47X14 art. 3003-261
По запросу
28
BALL BEARING,M15X42X13 art. 3402-217
По запросу
29
FORK,SUB GEAR SHIFT 1 art. 3446-185
По запросу
30
Shaft art. 3446-271
По запросу
31
OIL SEAL,M12X22X9 art. 3402-076
По запросу
32
BOLT,CTUTCH RELEASE ARM-M6X20 art. 3423-884
По запросу
33
CAM COMP,SUB GEAR SHIFT art. 3446-186
По запросу
34
STOPPER COMP, SUB SHIFT CAM art. 3446-187
По запросу
35
SPRING,TORSION.M9 art. 3402-241
По запросу
36
WASHER, GEAR SHIFT CAM STOPPER-M6X14 art. 3423-141
По запросу
37
BOLT,6MM art. 3423-240
По запросу
38
N/A Not used on this model art. -N/A-
По запросу
39
ARM COMP, SUB-TRANSMISSION GEAR SHIFT art. 3446-116
По запросу
