модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]

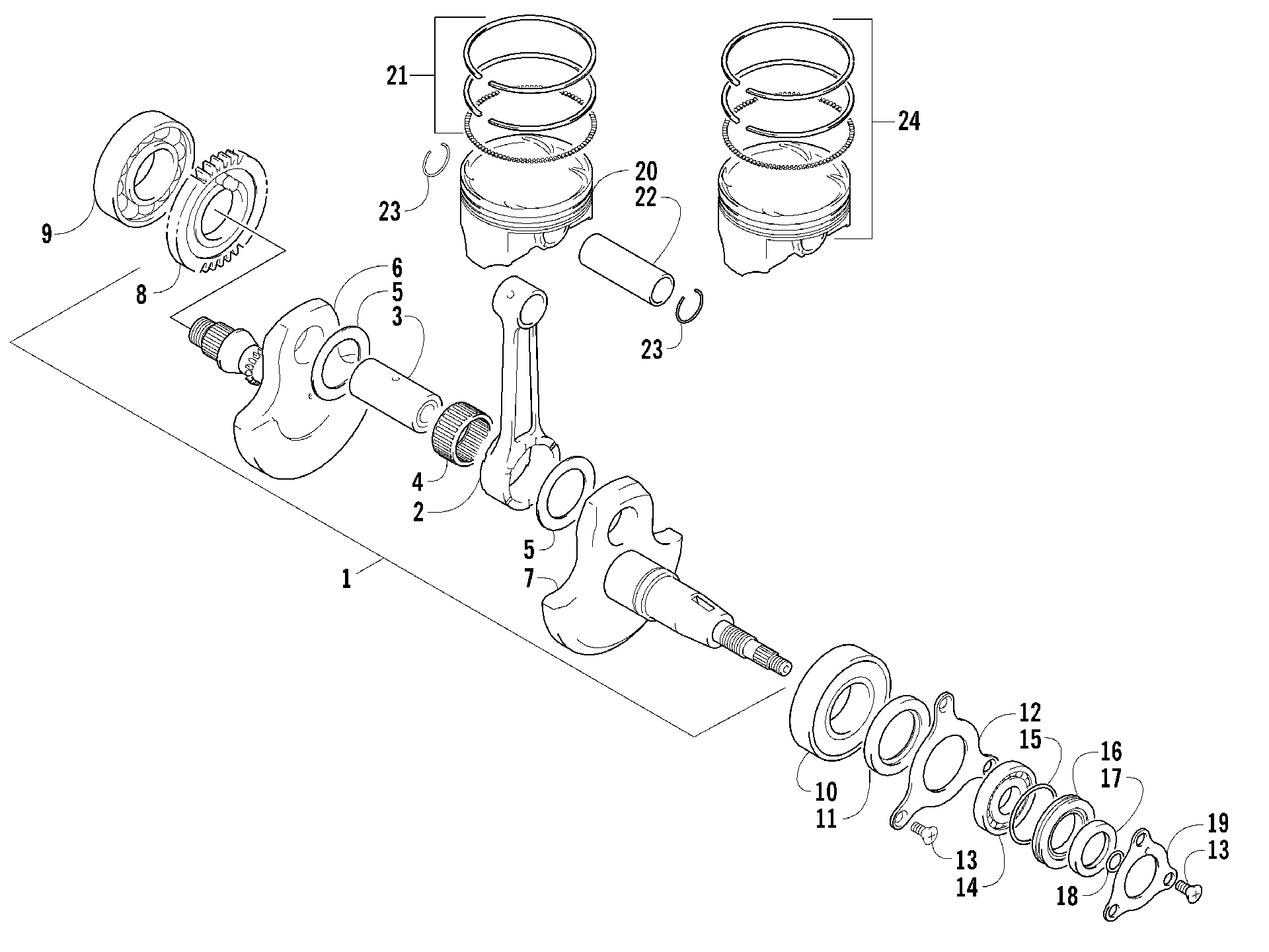

Схема коленчатого вала ASSEMBLY [83764] для ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]
Схема
Детали
![Коленчатый вал ASSEMBLY [83764]](/upload/schemas/633c700ae676a5.45999186.gif)
Номер
Наименование детали
Цена
1
CRANKSHAFT ASSY (inc. 2-8) art. 3403-009
По запросу
2
ROD, CONNECTING art. 3402-597
По запросу
3
PIN, CRANK art. 3402-599
По запросу
4
BEARING, 34 X 43 X 22 art. 3402-571
По запросу
5
WASHER, 34 X 52 X 1 art. 3423-440
По запросу
6
CRANKSHAFT,RH art. 3403-014
По запросу
7
CRANKSHAFT, LEFT art. 3402-601
По запросу
8
GEAR,CRANK BALANCER DRIVE art. 3402-698
По запросу
9
BALL BEARING ,M35X72X17 art. 3402-055
По запросу
10
BEARING, CRANKSHAFT-M art. 3402-566
По запросу
11
SEAL art. 3402-573
По запросу
12
RETAINER, CRANKSHAFT OIL SEAL, M art. 3402-602
По запросу
13
SCREW, 6X12 art. 3423-018
По запросу
14
Подшипник Arctic Cat art. 3402-051
от 6 900 ₽
15
O RING, ID:44, OD:2.4 art. 3423-063
По запросу
16
SPACER art. 3423-542
По запросу
17
Seal, Oil art. 3402-070
По запросу
18
O RING art. 3423-053
По запросу
19
RETAINER, OIL SEAL art. 3402-188
По запросу
20
PISTON (375 AUTO) art. 3402-594
По запросу
21
RING SET, PISTON art. 3402-595
По запросу
22
PIN, PISTON art. 3402-596
По запросу
23
Кольцо стопорное поршневого пальца Arctic Cat art. 3003-439
от 420 ₽
24
Поршень 0,5 мм Arctic Cat art. 3436-015
от 23 930 ₽
Другие схемы модели
Коленчатый вал ASSEMBLY [83764]
