модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]

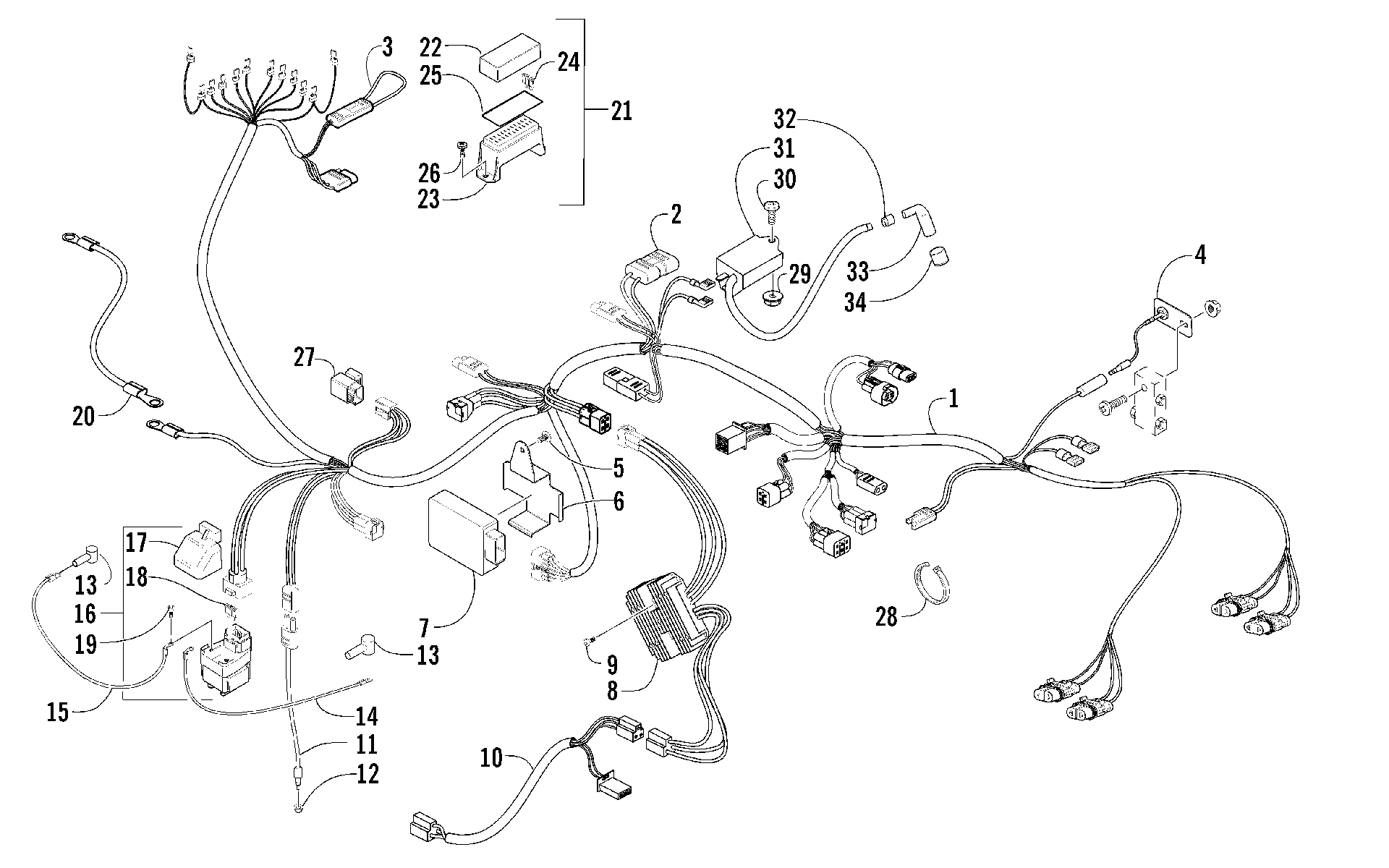

Схема жгута проводов ASSEMBLY [83092] для ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]
Схема
Детали
![Жгут проводов ASSEMBLY [83092]](/upload/schemas/633c957f714ed1.13759172.gif)
Номер
Наименование детали
Цена
1
HARNESS/DIAGRAM,MAIN (376A ACT) (inc. 2-3) art. 0486-165
По запросу
2
DIODE ASSY (Start In Gear) art. 0486-029
По запросу
3
Tether, Accessory Cover art. 0486-164
По запросу
4
KIT,FAN DIODE art. 0530-125
По запросу
5
Винт Arctic Cat art. 8476-616
По запросу
6
BRACKET, CDI - BLACK art. 0506-982
По запросу
7
CDI UNIT art. 3402-683
По запросу
8
RECTIFIER-ASSY art. 3402-682
По запросу
9
Screw, Machine art. 8476-625
от 160 ₽
10
HARNESS,ADAPTOR-ELECTRIC CHOKE art. 0486-148
По запросу
11
SWITCH,BRAKE-ASSY art. 0409-009
По запросу
12
RETAINER,BRAKE SWITCH art. 0402-991
По запросу
13
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 2 шт.
14
CABLE,BATT/EL ST RLY (RED) art. 0445-019
По запросу
15
CABLE,BATTERY-SOLENOID (16" RED #8) art. 0445-003
По запросу
16
RELAY ASSY, STARTING MOTOR (inc. 17-18) art. 3530-001
По запросу
17
COVER, RELAY SWITCH art. 3530-010
По запросу
18
Fuse - 30 Amp art. 0630-098
По запросу
19
Screw, Machine art. 8477-610
По запросу
20
CABLE,BATTERY/CHASSIS art. 0445-037
По запросу
21
FUSE BOX-ASSY (inc. 22-23) art. 0530-001
По запросу
22
Cover, Fuse Block Not a Service Part art. -N/A-
По запросу
23
Block, Fuse Not a Service Part art. -N/A-
По запросу
24
Fuse - 15 Amp art. 0630-058
По запросу
24
Fuse - 10 Amp art. 0630-057
По запросу
25
DECAL,FUSE BLOCK art. 0411-271
По запросу
26
Screw, Self-Tapping art. 0623-361
По запросу
27
RELAY ASSY, NEUTRAL START art. 3530-026
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
29
Гайка Arctic Cat art. 8424-602
от 110 ₽
30
Болт Arctic Cat art. 8476-620
По запросу
31
COIL ASSY, IGNITION art. 3430-055
По запросу
32
SEAL, HIGH TENSION CORD art. 3430-009
По запросу
33
CAP ASSY, SPARK PLUG art. 3430-007
По запросу
34
SEAL SPARK PLUG art. 3430-008
По запросу
