модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]

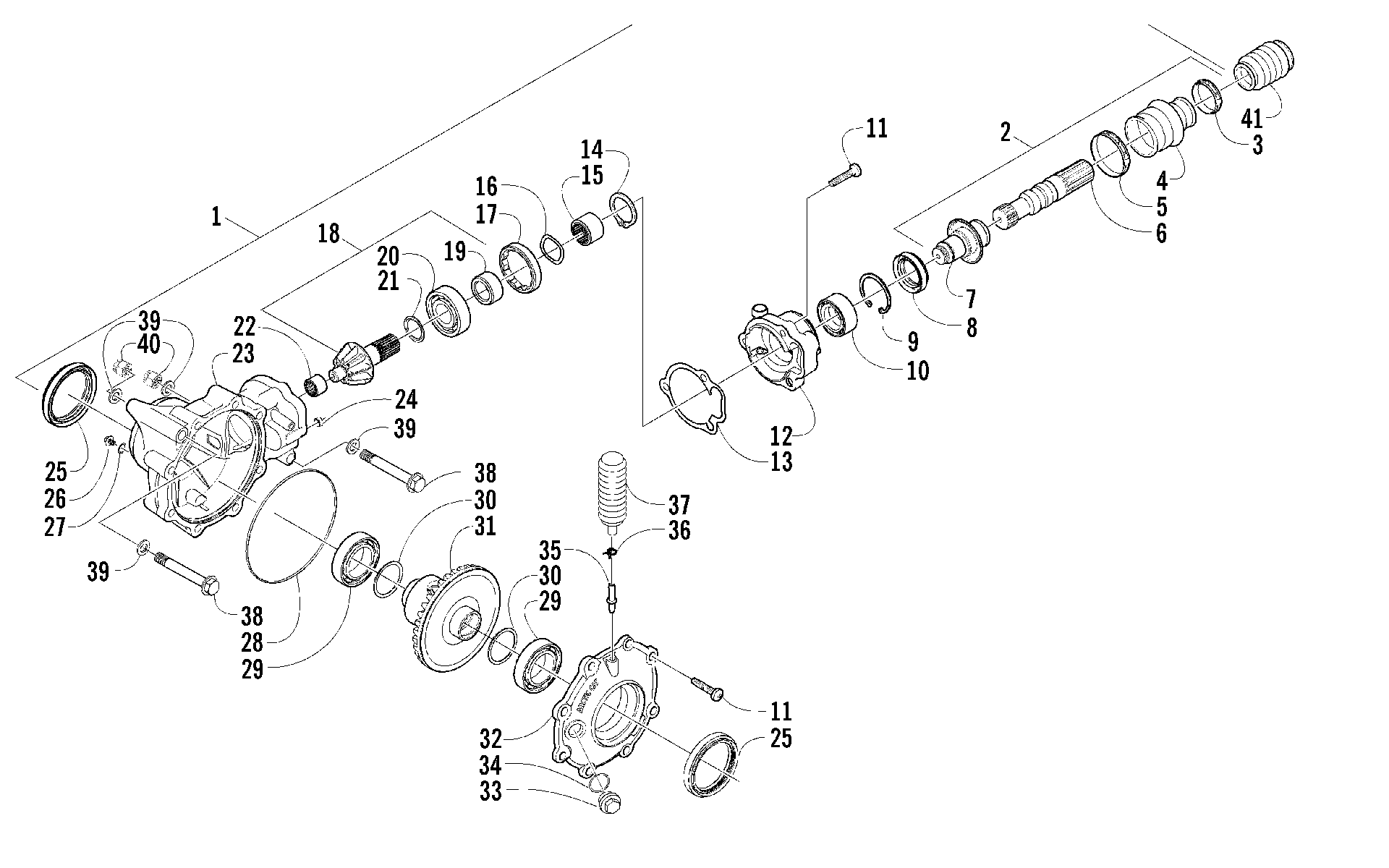

Схема передней части DRIVE GEARCASE ASSEMBLY [83072] для ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]
Схема
Детали
![Передняя часть DRIVE GEARCASE ASSEMBLY [83072]](/upload/schemas/633c7732e5a737.76814919.gif)
Номер
Наименование детали
Цена
1
GEAR CASE,FRONT(3.6)-ASSY (inc. 2-35) art. 0502-676
По запросу
2
Shaft, Propeller - Assembly (inc. 3-7) art. 0502-386
По запросу
3
Хомут Arctic Cat art. 0423-411
По запросу
4
Пыльник кардана Arctic Cat art. 0402-985
от 600 ₽
5
Хомут пыльника Arctic Cat art. 0423-393
от 683 ₽
6
Shaft, Output art. 1402-046
По запросу
7
Муфта переднего кардана Arctic Cat art. 2502-156
По запросу
8
Сальник Arctic Cat art. 1402-011
от 1 901 ₽
Аналог
Сальник кардана Forzoni Arctic Cat ( 1402-011 )
art. FS-006
290 ₽
Требуется 1 шт.
Подписаться
9
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
10
Подшипник редуктора Arctic Cat art. 1402-043
от 7 007 ₽
11
Screw, Self-Tapping art. 0423-118
По запросу
12
HOUSING,PINION-MACH art. 0502-529
По запросу
13
Прокладка редуктора Arctic Cat art. 0402-947
от 473 ₽
14
Стопорное кольцо Arctic Cat art. 0423-417
По запросу
15
COLLAR,SHAFT-SPLINED art. 0402-981
По запросу
16
WASHER,SPRING art. 0402-982
По запросу
17
Collar, Lock art. 0402-357
По запросу
18
GEAR,PINION (10T) SUB-ASSY (inc. 19-21) art. 0502-123
По запросу
19
Collar, Retaining art. 0402-336
По запросу
20
Подшипник Arctic Cat art. 0402-327
от 3 266 ₽
Аналог
13 870 ₽
Требуется 1 шт.
21
SHIM,25.7X34.9X1.3 art. 0402-424
По запросу
21
SHIM,25.7X34.9X1.4 art. 0402-425
По запросу
21
SHIM,25.7X34.9X1.5 art. 0402-426
По запросу
21
SHIM,25.7X34.9X1.6 art. 0402-427
По запросу
21
SHIM,25.7X34.9X1.7 art. 0402-428
По запросу
22
Подшипник хвостовика игольчатый Arctic Cat art. 0402-328
от 13 870 ₽
Аналог
13 870 ₽
Требуется 1 шт.
23
Корпус редуктора Arctic Cat art. 0502-514
По запросу
24
Pin, Dowel art. 0402-411
По запросу
25
Сальник редуктора Arctic Cat art. 2402-150
от 1 292 ₽
Аналог
Ремкомплект сальников редуктора Arctic Cat
art. 0935-0471
2 530 ₽
Требуется 2 шт.
Подписаться
Аналог
Сальники заднего редуктора Arctic Cat, All Balls Racing
art. 25-2072-5
3 210 ₽
Требуется 2 шт.
Аналог
13 870 ₽
Требуется 2 шт.
26
Пробка Arctic Cat art. 1402-210
от 1 848 ₽
27
Сальник Arctic Cat art. 0423-153
от 14 850 ₽
28
Кольцо резиновое Arctic Cat art. 0423-149
от 1 596 ₽
29
Подшипник Arctic Cat art. 0402-393
от 1 901 ₽
Аналог
13 870 ₽
Требуется 2 шт.
30
Shim, 41 x 49 x 1.7 mm art. 0402-409
По запросу
30
Shim, 41 x 49 x 1.6 mm art. 0402-408
По запросу
30
Shim, 41 x 49 x 1.5 mm art. 0402-407
По запросу
30
Shim, 41 x 49 x 1.4 mm art. 0402-406
По запросу
30
Shim, 41 x 49 x 1.3 mm art. 0402-405
По запросу
31
GEAR,RING (36T) - WELDMENT art. 0502-124
По запросу
32
COVER,GEARCASE-FR MACH art. 0502-121
По запросу
33
Заливная пробка редуктора Arctic Cat art. 0402-333
от 1 596 ₽
34
Уплотнительное кольцо Arctic Cat art. 0423-154
от 368 ₽
35
Fitting art. 1402-104
По запросу
36
Хомут сапуна Arctic Cat art. 0423-315
от 210 ₽
37
Сапун Arctic Cat art. 1402-620
от 750 ₽
38
Screw, Cap art. 0423-404
По запросу
39
Шайба Arctic Cat art. 0423-426
от 110 ₽
40
Гайка Arctic Cat art. 8428-002
от 310 ₽
41
Пыльник фланца кардана Arctic Cat art. 0402-966
от 1 596 ₽
