модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]

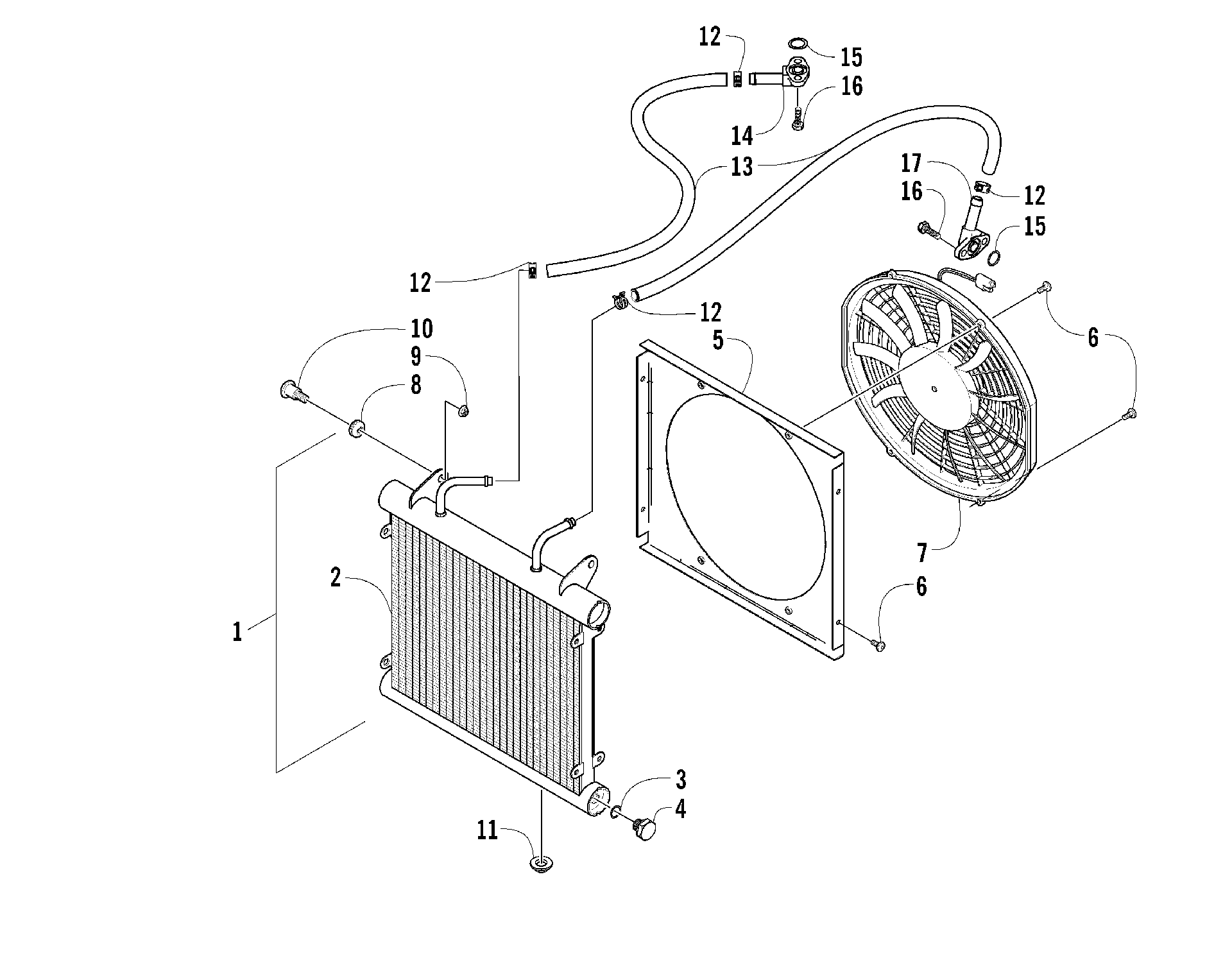

Схема масляного радиатора ASSEMBLY [83071] для ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]
Схема
Детали
![Масляный радиатор ASSEMBLY [83071]](/upload/schemas/633c81aca32110.02312535.gif)
Номер
Наименование детали
Цена
1
COOLER,OIL-W/O SCREEN (inc. 2-8) art. 0413-103
По запросу
2
COOLER,OIL art. 0413-053
По запросу
3
O-RING,DRAIN PLUG art. 0413-059
По запросу
4
PLUG,DRAIN art. 0413-058
По запросу
5
SHROUD,FAN-OIL COOLER art. 0413-064
По запросу
6
Винт Arctic Cat art. 8475-512
от 160 ₽
7
Вентилятор радиатора Arctic Cat art. 0413-123
от 10 930 ₽
8
GROMMET(LV 11378) art. 0423-030
По запросу
9
Nut art. 0623-038
от 110 ₽
10
BOLT,SHOULDER-9.6X9.55XM6 BLK art. 0423-484
По запросу
11
Bushing art. 0423-028
По запросу
12
CLAMP,HOSE(NORMA FBS 17-12) art. 0423-098
По запросу
13
Hose, Oil art. 0410-044
По запросу
14
FITTING,OIL - MACH art. 0410-013
По запросу
15
O-RING,OIL FITTING-1/2IDX11/16OD X 3/32 art. 0423-089
По запросу
16
Screw, Machine art. 8471-616
По запросу
17
FITTING,OIL ANGLED - MACH art. 0410-012
По запросу
