модель 2005 года
- Модель 400
- Код модели ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]

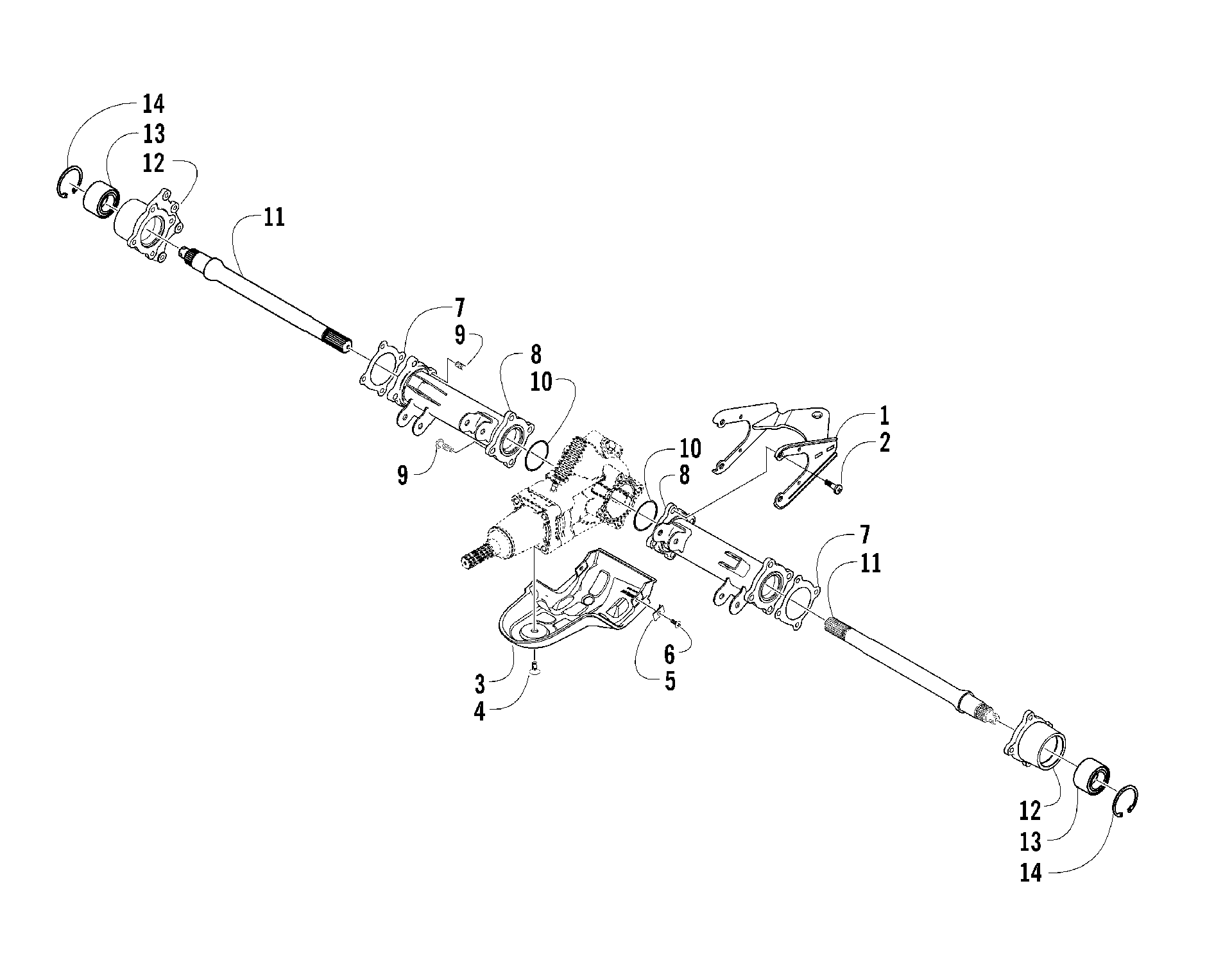

Схема задний мост узел [83074] для ATV 400 AUTOMATIC TRANSMISSION 4X4 RED [A2005ATH4BUSR]
Схема
Детали
![задний мост узел [83074]](/upload/schemas/633c83fa290dc0.71649562.gif)
Номер
Наименование детали
Цена
1
HITCH, TRAILER-BLACK art. 0506-675
По запросу
2
SCREW,SELF TAP-TSPNH M10X1.5X37 art. 0423-116
По запросу
3
PANEL,GEARCASE RR art. 0406-415
По запросу
4
Винт Arctic Cat art. 0423-101
от 263 ₽
5
Clip, U-Nut art. 0423-031
По запросу
6
Винт Arctic Cat art. 8477-616
от 110 ₽
7
GASKET,AXLE-RR art. 0402-374
По запросу
8
HOUSING,AXLE-LH-BLACK art. 0502-091
По запросу
8
HOUSING,AXLE-RH-BLACK art. 0502-090
По запросу
9
SCREW,SELFTAP-TSPNH M10X1.5X33 art. 0423-117
По запросу
10
O-RING,79.5 X2MM art. 0423-119
По запросу
11
Axle - Left art. 1402-240
По запросу
11
Axle - Right art. 1402-239
По запросу
12
HOUSING,BEARING-LH-MACH art. 0502-681
По запросу
12
HOUSING,BEARING-RH-MACH art. 0502-680
По запросу
13
Bearing, Wheel art. 1402-027
от 1 890 ₽
14
Стопорное кольцо Arctic Cat art. 0423-423
от 420 ₽
