модель 2006 года
- Модель 50
- Код модели ATV 50 UTILITY RED [A2006KUA2BUSR]

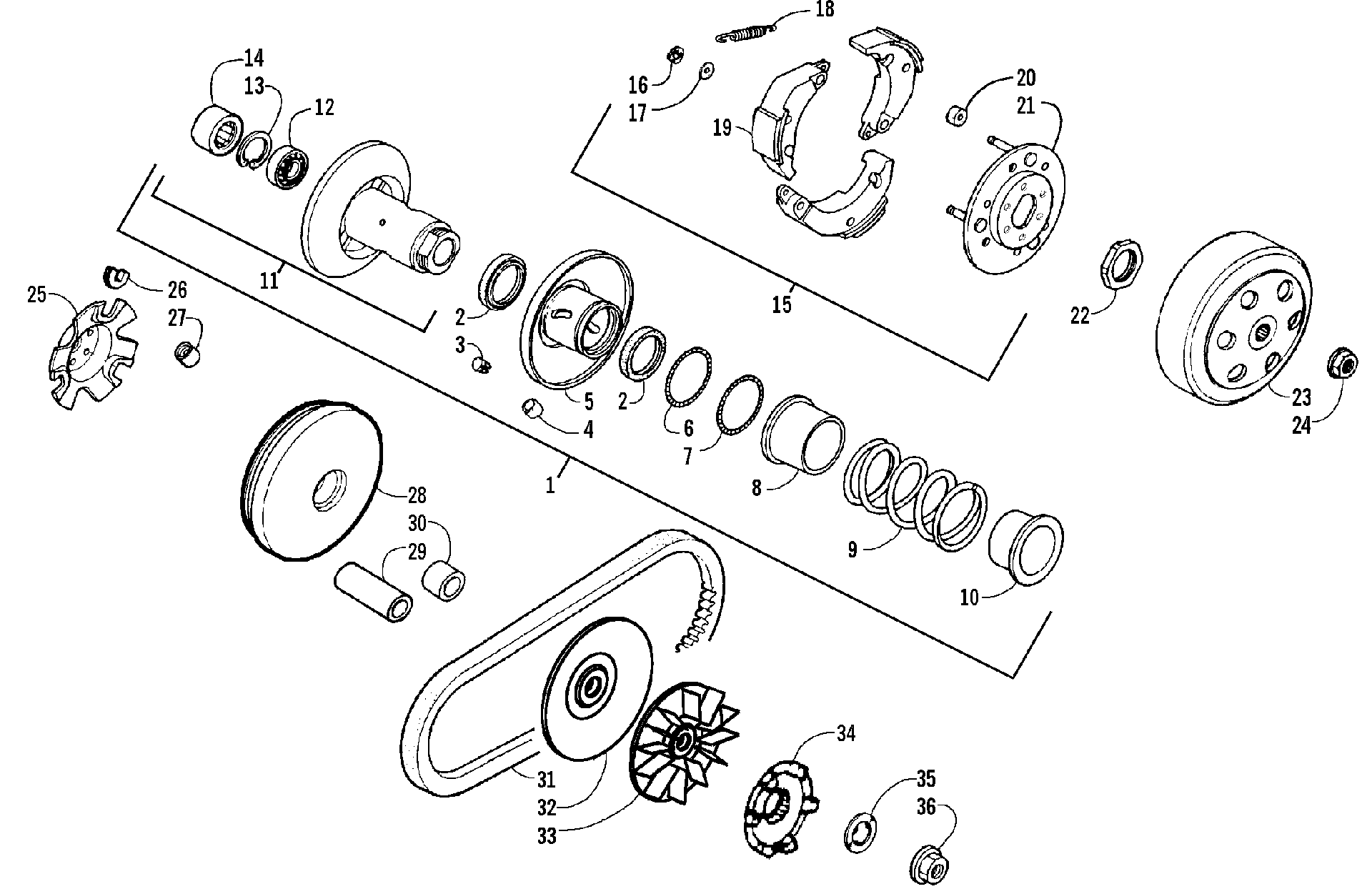

Схема сцепления ASSEMBLIES [85089] для ATV 50 UTILITY RED [A2006KUA2BUSR]
Схема
Детали
![Сцепление ASSEMBLIES [85089]](/upload/schemas/633c361c4c0fc0.22188942.gif)
Номер
Наименование детали
Цена
1
PULLEY SUB ASSY DRIVEN (inc. 2-22) art. 3303-536
По запросу
2
OIL SEAL 34*39*3 art. 3303-299
По запросу
3
PIN GUIDE art. 3303-540
По запросу
4
ROLLER GUIDE **0000 C.97.07.26. art. 3303-099
По запросу
5
FACE COMP MOVABLE DRIVEN art. 3303-539
По запросу
6
O-RING 36*1.5 art. 3303-602
По запросу
7
O-RING 39.8*2.2 art. 3303-603
По запросу
8
COLLAR SEAL art. 3303-542
По запросу
9
Spring, Driven Face art. 3303-541
По запросу
10
COLLAR SPRING art. 3303-543
По запросу
11
FACE ASSY DRIVEN (inc. 12-14) art. 3303-538
По запросу
12
BRG BALL RADIAL 15*28*7 art. 3303-291
По запросу
13
CIR CLIP INTERAL 24MM art. 3303-346
По запросу
14
BRG NEEDLE 17*25*18 **0040 C.2003.06.02 art. 3303-294
По запросу
15
PLATE ASSY DRIVE (inc. 16-21) art. 3303-532
По запросу
16
CIR CLIP 6MM art. 3303-590
По запросу
17
WASHER THRUST art. 3303-274
По запросу
18
SPRING CLUTCH art. 3303-534
По запросу
19
WEIGHT CLUTCH art. 3304-602
По запросу
20
RUBBER CLUTCH DAMPER **0000 C.97.07.26 art. 3303-094
По запросу
21
PLATE COMP DRIVE art. 3303-533
По запросу
22
SPECIAL NUT 28MM art. 3304-025
По запросу
23
CLUTCH OUTER art. 3303-523
По запросу
24
NUT FLANGE 10MM (RB 3307-058)(replaces 3303-333) art. 3307-058
По запросу
25
PLATE RAMP art. 3303-530
По запросу
26
PIECE SLIDE art. 3303-531
По запросу
27
WEIGHT ROLLER COMP 6.5GR art. 3303-529
По запросу
28
FACE COMP MOVABLE DRIVE art. 3303-528
По запросу
29
BOSS DRIVE FACE art. 3303-526
По запросу
30
COLLAR DRIVE FACE art. 3303-527
По запросу
31
Belt, Drive art. 3303-537
По запросу
32
FACE DRIVE art. 3303-524
По запросу
33
FAN C.V.T COOLING art. 3303-525
По запросу
34
RATCHET KICK STARTER art. 3303-547
По запросу
35
WASHER SPEIAL 12MM art. 3303-588
По запросу
36
NUT HEX 12MM art. 3304-601
По запросу
