модель 2006 года
- Модель 50
- Код модели ATV 50 UTILITY RED [A2006KUA2BUSR]

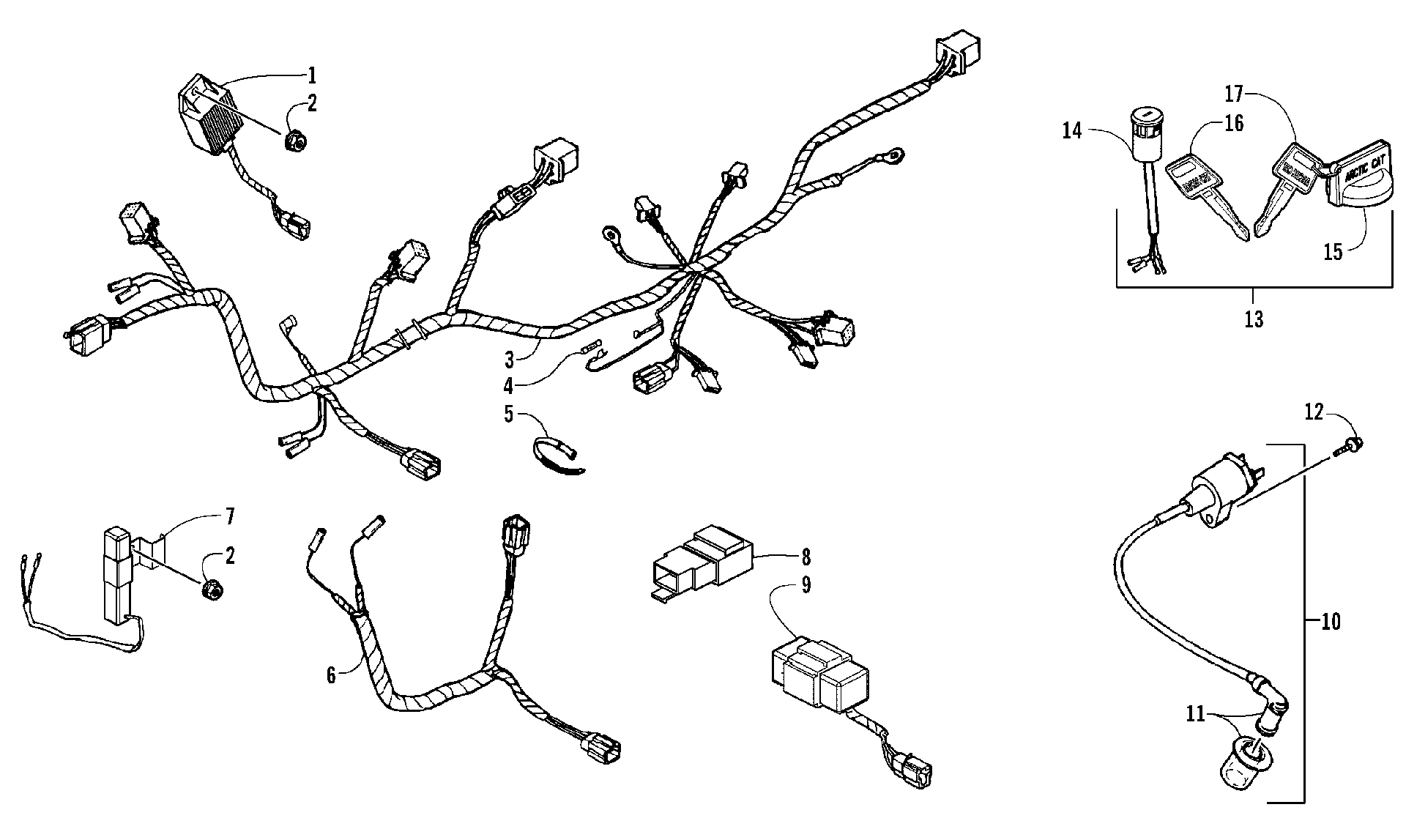

Схема узла электрооборудования и жгута проводов [85081] для ATV 50 UTILITY RED [A2006KUA2BUSR]
Схема
Детали
![Узел электрооборудования и жгута проводов [85081]](/upload/schemas/633c3ad81c1ac6.57306832.gif)
Номер
Наименование детали
Цена
1
REG REC COMP art. 3303-132
По запросу
2
NUT FLANGE 6MM art. 3303-331
По запросу
3
HARNESS WIRE (inc. 4) art. 3303-561
По запросу
4
FUSE A7 art. 3303-399
По запросу
5
BAND OIL HANDLE art. 3303-289
По запросу
6
SUB CORD art. 3303-134
По запросу
7
RESISTOR COMP art. 3303-142
По запросу
8
Relay, Starter art. 3303-565
По запросу
9
CDI Assembly and Speed Control art. 3303-550
По запросу
10
COIL ASSY IGN (inc. 11) art. 3303-125
По запросу
11
CAP ASSY NOISE SUPPRESOR **(0) C.00.09. art. 3303-126
По запросу
12
BOLT FLANGE 5*22 **GK8 C.98.03.19. art. 3303-252
По запросу
13
KEY SET (inc. 14-16) art. 3303-423
По запросу
14
Switch, Ignition Not a Service Part art. -N/A-
По запросу
15
KEY COMP(CUT LEFT SIDE) (RB 3307-105) Left Side Cut Key is coded to switch, see dealer to determine part number.C(replaces 3304-521) art. 3307-105
По запросу
15
KEY COMP / TJ / R CUT Right Side Cut Key is coded to switch, see dealer to determine part number.C art. 3307-104
По запросу
16
KEY COVER-ARCTIC CAT(replaces 3304-522) art. 3308-061
По запросу
