модель 2006 года
- Модель 50
- Код модели ATV 50 UTILITY RED [A2006KUA2BUSR]

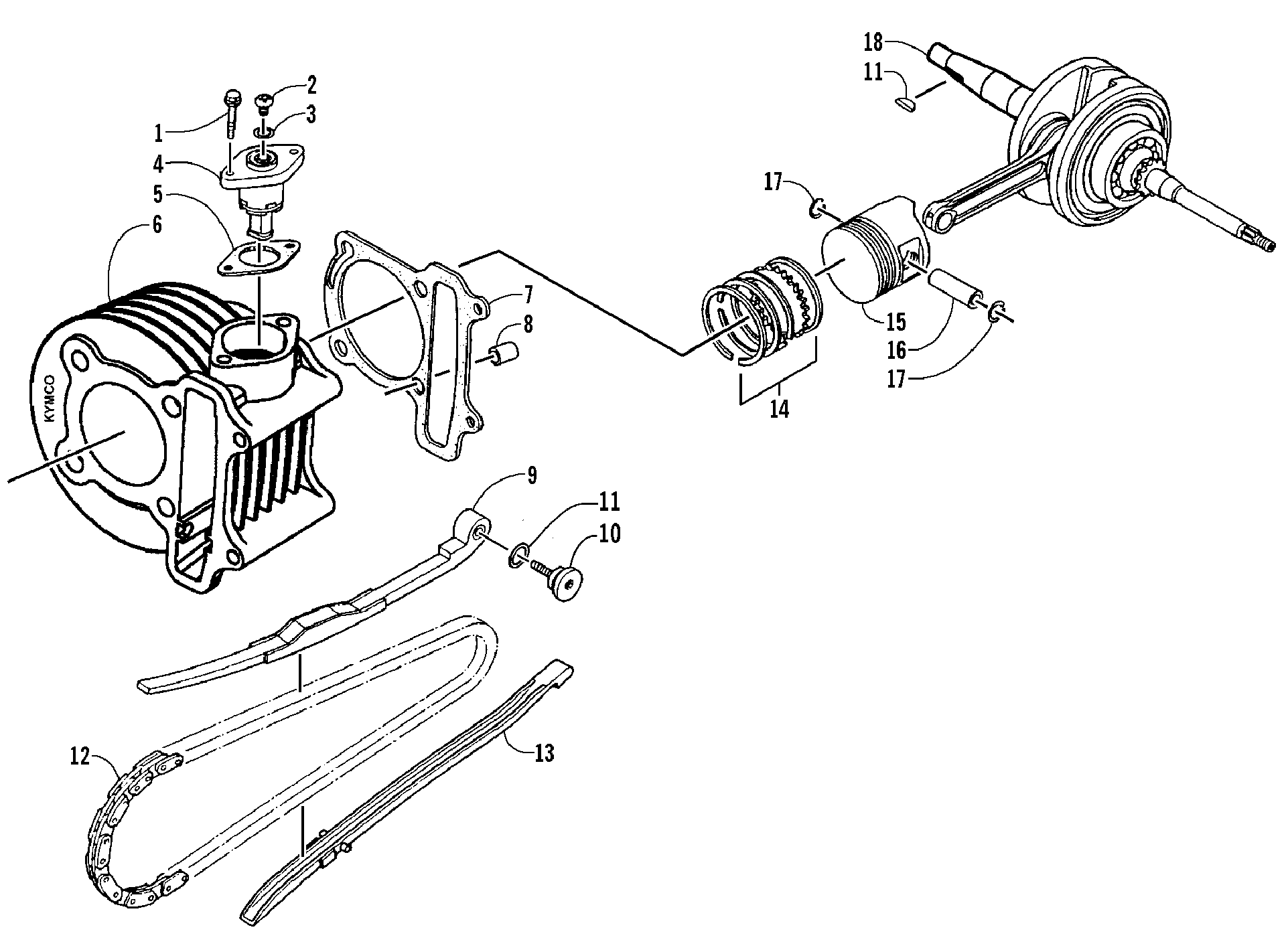

Схема поршень узел [87114] для ATV 50 UTILITY RED [A2006KUA2BUSR]
Схема
Детали
![поршень узел [87114]](/upload/schemas/633c434b718964.65201676.gif)
Номер
Наименование детали
Цена
1
BOLT FLANGE SH 6*18 (RB 3307-049)(replaces 3303-617) art. 3307-049
По запросу
2
SCREW PAN 6*6 **9000 C.97.07.26. art. 3303-244
По запросу
3
O-RING 1.5*9.5 art. 3304-100
По запросу
4
ADJUSTER CAM CHAIN art. 3303-499
По запросу
5
GASKET CAM CHAIN ADJ(replaces 3303-501) art. 0830-060
По запросу
6
Cylinder A art. 3303-483
По запросу
7
GASKET CYLINDER art. 3303-484
По запросу
8
PIN DOWEL SPECIAL 8*14 art. 3303-594
По запросу
9
Tensioner, Cam Chain art. 3303-498
По запросу
10
PIVOT CAM CHAIN TENSIONER art. 3303-036
По запросу
11
O-RING 15.2*1.5 **0030 C.97.07.26. art. 3303-301
По запросу
12
CHAIN CAM art. 3303-494
По запросу
13
GUIDE COMP CAM CHAIN art. 3303-503
По запросу
14
Ring, Piston - Set art. 3303-491
По запросу
15
PISTON art. 3303-492
По запросу
16
PIN PISTON art. 3303-026
По запросу
17
CLIP PISTON PIN **0000 C.97.09.18. art. 3303-027
По запросу
18
CRANK SHAFT COMP art. 3303-490
По запросу
19
KEY WOODRUFF **0000-M1 C.99.07.07. art. 3303-290
По запросу
